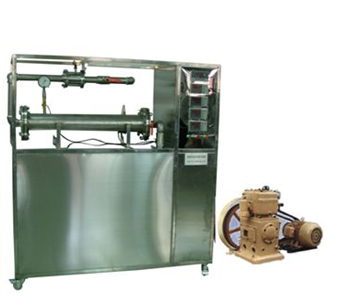

安全閥泄放性能測定實驗裝置描述
1、測定安全閥在運行條件下的排放壓力，繪制安全閥開啟前后的壓力變化曲線。
2、測定安全閥在額定排放壓力下的排量，繪制安全閥的排量曲線。
安全閥泄放性能測定實驗裝置技術參數
1、空氣壓縮機： 1臺。安全閥開啟壓力0.5MPa回座壓力0.4MPa 泄氣量 3.5m3/h
2、儲氣罐：不銹鋼 0.3 m3 Pm=0.85MPa 1個
3、調節閥門：不銹鋼 DN40 PN1.6 MPa 1個
4、溫度變送器：0—100℃ 2臺
5、壓力變送器：0—1.6 MPa 2臺
6、差壓變送器：0—100 KPa 1臺
7、壓力表： 1.6 MPa 2臺
8、不銹鋼：D=40mm，d=10mm 1臺
9、試驗容器：φ300mmP=1.0 MPa 1臺
10、安全閥試件：Pf=0.5 MPa 2臺
11、不銹鋼閥門：1套
12、不銹鋼管件：1套
13、控制柜：長×寬×深：1400×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等。1臺
