| 技術指標 | 說 明 | ||||||
| 裝置功能 |
乙醇常壓催化實驗。 了解掌握乙醇常壓催化實驗的操作流程及原理。 |
||||||
| 主要配置 | 開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控制柜、不銹鋼支架。 | ||||||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：乙醇 |
||||||
| 技術參數 |
1、工作壓力：<0.5MPa。 2、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200SCCM，Nz標定，準確度：±1%F.S。 3、Φ260*350mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，最高溫度800℃。 4、控溫儀表：人工智能型儀表，精度FS≤0.2% 石英反應管，Φ10*500mm，催化劑裝填量：1-10ml。 預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。 7、鼓泡罐：容積1.0L，304不銹鋼材質。 8、正泰電器：接觸器、開關、漏電保護空氣開關。 9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。 11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |||
| 氣體流量 | 質量流量計 | 數字流量顯示儀 | 手動調節 | ||||
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀 | 轉速調節 | ||||
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | ||||
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | ||||
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | ||||
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | ||||

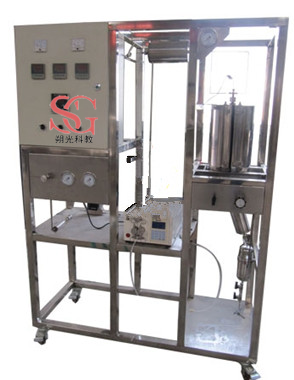

| SG-HC18/II 數字型乙醇常壓催化實驗裝置 | |||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |||
| 氣體流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 | ||||
| 乙醇加入量 | 蠕動泵 | 數字流量顯示儀，精度：0.5%FS | 轉速調節 | ||||
| 預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | ||||
| 反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | ||||
| 反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | ||||
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | ||||
| 在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | ||||||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | ||||||
