技術指標 | 說 明 | |||
裝置功能 |
1、了解流化床反應器的工作原理及結構。 2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。 |
|||
主要配置 | 流化床反應器、加熱爐、預熱器、計量泵、風機、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力表、不銹鋼框架及控制屏。 | |||
公用設施 |
水:裝置需冷卻水,自帶和自來水管相連的接口。 電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 |
|||
技術參數 |
1、流化床反應器:稀、濃相段直徑:Φ20mm、高350mm,擴大段直徑:Φ57mm,長200mm;熱電偶套管,Φ3mm,內插Φ1mm熱電偶,不銹鋼材質。催化劑裝載量:10-50ml。 2、反應器加熱爐:Φ260×500mm,開啟式三段加熱,總功率:3KW,加熱形式:碳化硅爐管+金屬內襯,最高使用溫度:600℃。 3、預熱器:304不銹鋼,內徑Φ10mm,長度250mm,內有防返混及防溝流裝置;使用溫度:室溫-400℃,使用壓力:常壓。 4、氣體轉子流量計量程:0.05-0.5L/min。 5、風機:采用空氣旋渦泵;功率:370W;最大風壓:11.76KPa;最大風量:48m3/h。 6、微型隔膜計量泵;功率:30W;最大流量:3L/h;沖程頻率:120n/min。 7、濕式氣體流量計:額定流量:0.5m3/h,容積:5L/r,精度:±1%。 8、冷凝器:φ40×400mm;氣液分離器:φ50×150mm。 9、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 11、外形尺寸:1600×600×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
液體加入量 | 計量泵 | 數字流量顯示儀 | 沖程頻率調節 | |
預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
流化床反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |

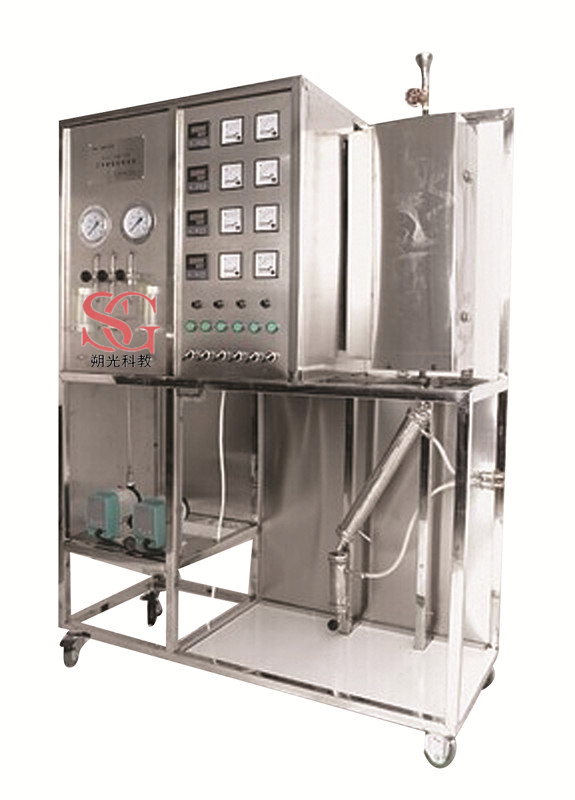

SG-HC21/II 數字型氣固相流化床催化反應實驗裝置 | ||||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
液體加入量 | 計量泵 | 數字流量顯示儀,精度:0.5%FS | 沖程頻率調節 | |
預熱溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
加熱爐溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
流化床反應溫度 | K型熱電偶 | 數字溫度儀表,精度:0.5%FS | 無 | |
反應壓力 | 壓力傳感器 | 數字壓力儀表,精度:0.5%FS | 無 | |
在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | |||
軟件組成 | 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、流量、壓力等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
