功能說明:
⊙獨特的一體化結構設計,使得各單元功能更清晰,便于完整的了解數控系統的組成,臺式結構更方便編程與參數的調試;
⊙全開放式結構電氣安裝板,更方便直觀的了解電氣安裝與布局設計;
⊙模塊化組合設計,更方便各類型項目的教學實訓;

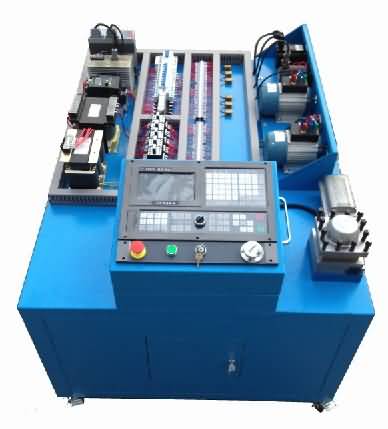

數控控制臺布局的獨特特點:
1、本控制柜整體外殼為鐵質鈑金噴塑結構,堅固耐用,底部裝有4只萬向輪,方便移動。
2、中部安裝有一扇外翻的故障門,有專用鑰匙鎖上,設計比較隱蔽。打開故障門里面有幾十個故障開關,具備數控機床典型的故障設計。
3、柜體上面部分是控制臺的主控制區域.
數控控制臺技術性能:
1、輸入電源:三相五線制380V交流電源;
2、漏電保護:漏電動作電流≤30mA;具有接地保護;
3、工作環境:溫度-100~400C;
4、整機功耗:≤2KW;
5、考核柜尺寸:1300×1000×800mm;
6、數控系統可選配:FANUC、SINUMERIK、GSK、SB、WA、HNC等;
7、故障考核標配為手動型
