SG-CNC數控車床智能綜合實訓考核實驗臺

時間:2022-03-11 10:58:16

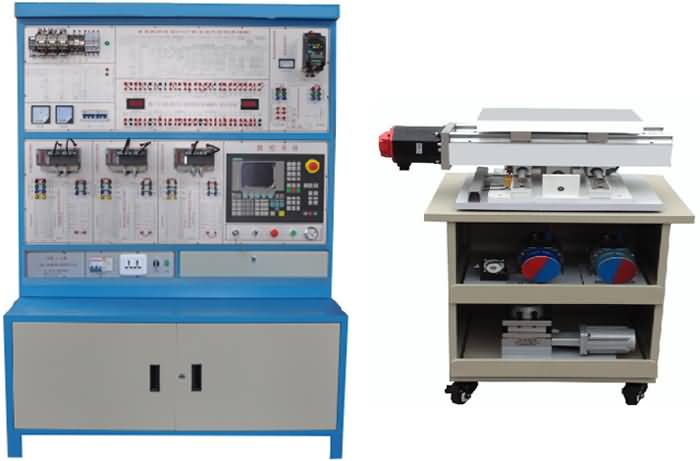

SG-CNC數控車床智能綜合實訓考核實驗臺



數控車、銑床綜合實訓考核裝置是根據《中華人民共和國教育行業標準(數控技術應用專業儀器設備配備標準)》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求,結合生產實際和職業崗位的技能要求,按照職業學校的教學和實訓要求研制和開發的產品。
適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班,安裝、維修電工技師班,安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車、銑床系統控制原理、電氣設計方法、元器件的選擇、車、銑床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容,達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計,既可用于教學、也可用于課程設計、畢業設計和實訓,有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力,使受訓對象最大限度地適應和滿足市場需求。
該裝置也可以幫助科研技術人員進一步了解數控銑床結構,同時也為技術人員進行數控車、銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、數控車床智能綜合實訓考核實驗臺組成部分
實驗臺是由數控系統,機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、低壓電氣元件的原理和接線、編程、接線及在數控機床中的應用。

二、數控控制原理
現代數控系統是采用微處理器或?qū)S梦C(jī)的數控系統,讓事先存放在存儲器里的系統程序(軟件)來實現控制邏輯,實現部分或全部數控功能,并通過接口與外圍設備進行聯接,稱為計算機控制的機床,簡稱CNC系統。

三、數控車床智能綜合實訓考核實驗臺的特點:
1.產品依據數控機床裝調維修工職業及崗位的技能要求,結合數控機床維修技術領域的特點,能讓學員在較為真實的環境中進行訓練,以鍛煉學員的職業能力,提高職業素養。
2.產品結合目前國內數控系統的使用情況,以及數控教學和設備的現狀,提供了發那科、西門子、廣數、華興、華中等國內外知名數控系統,符合目前國內數控教學的現狀和特點,為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體,根據工作任務開展過程中的特點劃分實施環節,分系統設計、電氣安裝與連接、機電聯調與故障排除、機床試加工等幾個真實工作過程的職業實踐活動,再現典型數控機床電氣控制及機械傳動的學習領域情境,著重培養學員對數控機床的電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.實際應用技術相結合,包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術,培訓學員對數控機床的基本工具和量具的使用能力,強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。

四、產品結構和組成
1.系統由機床實訓柜、二坐標等組成。
2.機床實訓柜采用鐵質亞光密紋噴塑結構,正面裝有數控系統和操作面板,器件與實際機床廠的模式一致。上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源等,柜內裝有接線端子排和走線槽、變壓器等;電氣柜底部設計為空,給用戶預留盛放資料、工具等。
3.系統采用三相五線制AC380V交流電源供電,并設有漏電保護器、指示燈指示和保險絲等,具有過載保護、短路保護和漏電保護裝置,在電壓異?;虺霈F(xiàn)短路情況時自動動作,保護人身和設備安全。
4.?dāng)?shù)控系統采用發那科、西門子、廣數、華興、華中等國內外知名廠家的主流數控系統(用戶必選),能滿足不同類型機床的實訓教學。
5.X、Z軸由交流伺服電機驅動,運動方向上設有正負限位、參考點等開關,采用接近式傳感器;主軸由三相異步電機驅動,變頻調速控制。

五、數控車床智能綜合實訓考核實驗臺技術參數:
1、輸入電源:AC380V(三相五線制)、50HZ
2、故障考核28項
3、工作環境:溫度-200C±400  C
4、整機容量:≤3kVA;
5、實驗臺尺寸:長×寬×高=1370 mm×750 mm×1890 mm;

六、基本實驗實習項目
實驗一 數控車床維修實訓裝置電源控制
實驗二 數控系統的操作、接口實驗
實驗三 主軸調速實驗(系統控制)
實驗四  變頻主軸參數優化實驗
實驗五 X軸伺服電機驅動控制及參數調試實驗
實驗六 四工位電動刀架實驗
實驗七 Z軸伺服電機驅動控制及參數調試實驗
實驗八 正負超程限位、零點實驗
實驗九 手輪(手搖脈沖發生器)實驗
實驗十  數控車床數控系統控制加工實驗
實驗十一  數控車床系統通訊實驗
調試、維修擴展實驗實習項目
實驗十二 數控車床電氣綜合安裝布局實驗
實驗十三 數控車床NC參數調試(-)
實驗十四 數控車床NC參數調試(二)
實驗十五 數控車床故障診斷與排除
實驗十六   數控車床操作、編程與試件加工
實驗十七   數控車床絲桿反向間隙補償實驗
實驗十八   數控車床絲桿螺距誤差補償實驗

七、配置清單

序號 材料名稱與規格型號 數量 單位
1 數控系統(采用SINUMERIK  802C) 1
2 機床實訓控制臺(采用鐵質鈑金噴塑結構) 1
3 二坐標 1
4 手搖脈沖發生器(手輪)(安裝在面板上) 1
5 冷卻泵電機 1
6 三相交流伺服電機 (安裝在機床上) 2
7 交流伺服單元(安裝在面板上) 2
8 X、Z軸正負限位、機床回零開關(安裝在機床上) 共6
9 主軸電機(安裝在機床上) 1
10 電壓表6L2(0~450V)(安裝在面板上) 1
11 電壓表85L17(0~450V)(安裝在面板上) 1
12 24V數字直流電壓表(安裝在面板上) 2
13 滅弧器31TX1-31A03(安裝在面板上) 1
14 交流接觸器CJX1-22(正泰)(安裝在面板上) 2
15 直流繼電器MY2N(安裝在面板上) 4
16 KT18-32(安裝在面板上) 3
17 斷路器DZ47-60-C5(安裝在面板上) 2
18 漏電保護器DZ47LE-32(安裝在柜上) 1
19 EL(安裝在面板上) 1
20 風機(安裝在柜內)(安裝在面板上) 1
21 急停開關(強電)(安裝在面板上) 1
22 急停開關(系統)(安裝在副面板上) 1
23 鑰匙開關(安裝在副面板上) 1
24 風機開關(安裝在面板上) 1
25 照明開關(安裝在面板上) 1
26 單相電源插座(安裝在柜上) 1
27 RS232通訊模塊(安裝在柜側面) 1
28 電源指示燈(安裝在柜上) 1
29 信號連接線(安裝在面板上) 1
30 強電連接線(安裝在面板上) 1
31 直流24V電源(安裝在柜內) 2
32 650W變壓器(安裝在柜內) 1
33 1500W變壓器(安裝在柜內) 1
34 12W變壓器(安裝在柜內) 1
35 鑰匙(每套2把) 1
36 CAD/CAM和通訊軟件光盤 1
37 西門子802SC  Toolbox光盤 1
38 802C編程與操作說明書 1
39 802C簡明安裝調試說明書 1
40 802C診斷說明書 1
41 實訓臺指導書 1
42 實驗臺故障電路圖 1
43 故障點操作模塊(安裝在控制臺上帶門鎖) 1
