SG-FL01型材料分揀實訓裝置

時間:2022-03-09 15:28:30

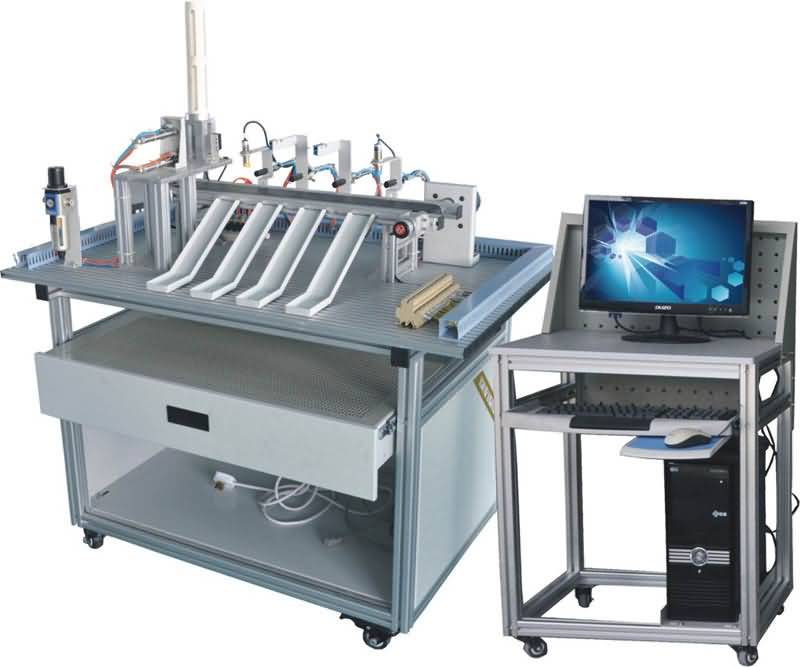

SG-FL01型材料分揀實訓裝置


一、概述
本實驗裝置是針對機電一體化教學的要求而研發的,它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容,是實際工業現場生產設備的微縮裝置?;诙喾N傳感器的檢測,實現對不同材質、不同顏色物體的分揀。裝置采用全開放式布局,可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課

二、材料分揀實訓裝置特點
1.材料分揀裝置由底板、實訓桌(型材結構)、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成,物料傳送部分由電機和同步傳送帶組成。
2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR(16路繼電器輸出24路輸入)。
3.通過傳感器信號采集,PLC編程,對交流電機、電磁閥、進行較復雜的開關量控制、置控制、時序邏輯控制,實現對傳送帶上的物料進行定位、辨識、分類。
注:靜音氣泵(用戶自行采購),也可由本企業代為采購

三、材料分揀實訓裝置技術參數
1.輸入電源:單相三線~220V±10% 50Hz
2.氣源:0.2Mpa~0.55Mpa
3.工作環境:溫度-10℃~+40℃相對濕度≤85%(25℃)海拔<4000m
4.裝置容量:<0.5KW
5.外形尺寸:1000mm X 640mm X 1200mm

四、裝置組成
1.實訓裝置結構有型材底板結構、鋁合金型材實訓臺組成
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成,
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成


序號 設備名稱 型號規格 數量 單位 備注
1 漏電開關 DZ47LE - 32 1
2 熔斷器 RT18 - 32 1
3 24V 穩壓電源 EST - H150S24 1
4 PLC 可編程控制器 FX2N - 48MR 1 三菱(主機型號可選擇)
6 光電傳感器 D - C73 1
7 顏色傳感器 E3X - NA11 2
8 金屬傳感器 E2E - X5ME1 1
9 220V 電機 帶減速裝置 1 傳送帶動力源
10 1.5 μ F 電容 CBB61 1 單相電機啟動使用
11 傳送帶 2X60X1820 1 (可由學校選擇)
12 氣動電磁閥 4V120 - M5 4 (可由學校選擇品牌)
13 氣缸 CDJ2B16 - 60 - B 4 (可由學校選擇品牌)
14 斜槽   3
15 鋁合金支架   1
16 繼電器 LY2 4
17 接線端子   1
18 線槽 TB - 1512L 600 V 15 A 12 P 1
19 計算機 品牌計算機 1 電腦用戶自備

五、材料分揀實訓裝置實訓項目
1.單相交流電機正反轉控制
2.物料分揀系統的調試
3.氣動控制技術應用
4.傳感器技術應用
5.電磁鐵技術應用
6.分揀出金屬與非金屬
7.分揀出黑色與白色塊
8.分揀出紅色與白色塊
9.分揀鋁質工件到任一料槽
10.分揀金屬工件到任一料槽
11.分揀非金屬工件到任一料槽
