一、功能特點

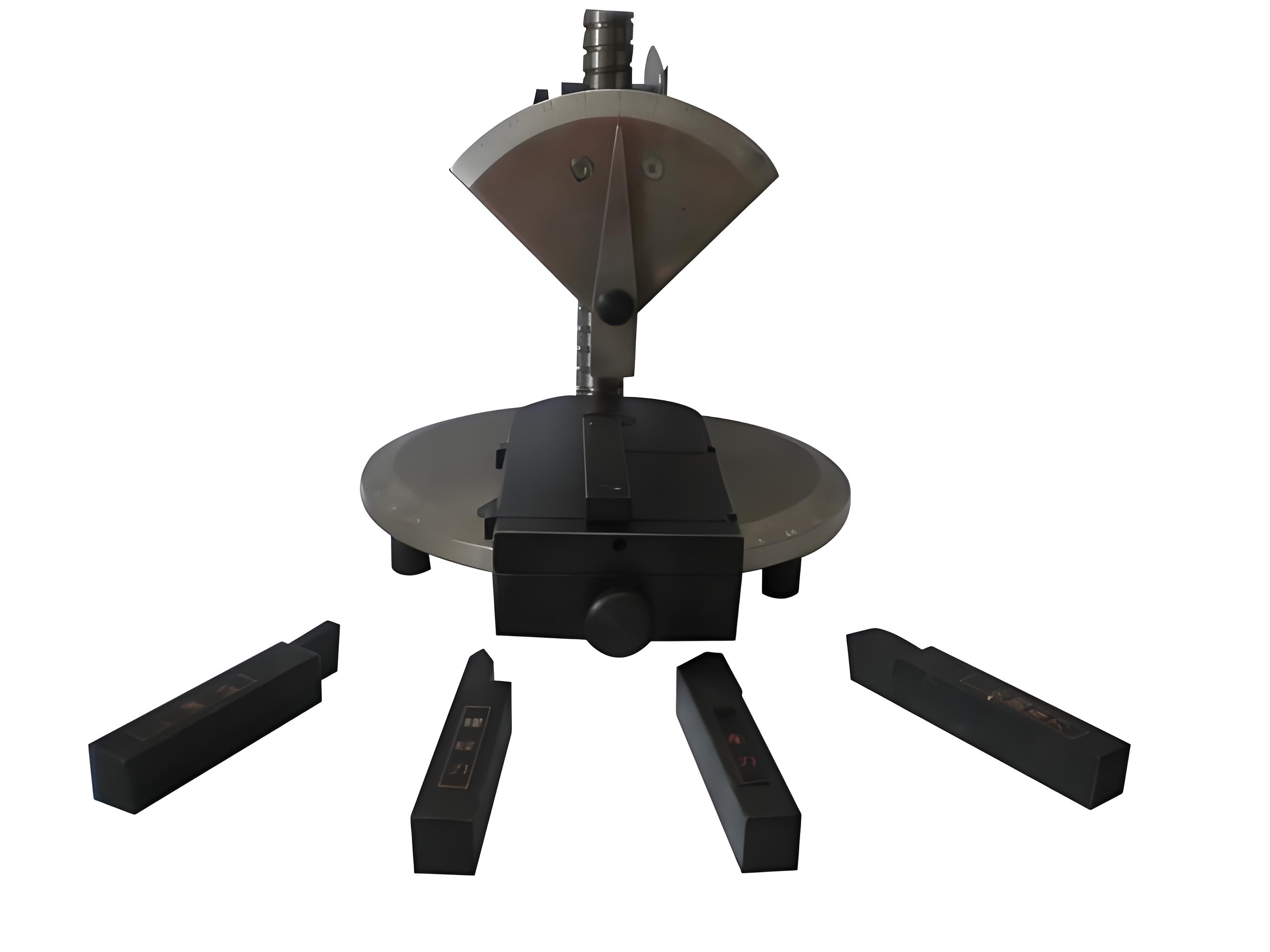

車刀量角儀是一種專用的測量工具,主要用于測量車刀的標注角度。它能精確測量車刀主剖面參考系和法剖面參考系的基本角度,對于確保刀具制造和機械加工的精度至關重要。
車刀量角儀的使用原理是:按照車刀靜態角度的定義,在刀刃的選定點上,使用量角儀的指針平面(或側面或底面)與構成被測角度的面或線緊密貼合(或相平行、或相垂直),從而精確地測量出所需的角度。
在實際應用中,車刀量角儀能測量多種角度,包括主偏角、副偏角、刃傾角等。主偏角是在基面上測量的主切削刃與車刀進給方向之間的夾角;副偏角則是在基面上副切削刃與車刀進給方向之間的夾角;而刃傾角則是在切削平面上測量的主切削刃與基面間的夾角。這些角度的測量對于刀具的性能和切削效果有著直接的影響。
車刀量角儀不僅是刀具制造廠和機械工廠工具車間測量角度的輔助工具,也是金屬工藝學及切削原理課程教學與實驗的必備儀器。通過使用車刀量角儀,學生可以親手測量刀具角度,從而增加對刀具角度的理解和認識。
車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度。是金屬工藝學及切削原理課程教學與實驗的必備儀器之一,也是金工實習實踐中磨刀必備儀器。
二、主要參數
材料:45#鋼制
處理工藝:淬火
測量范圍:(1)前角測量范圍、(2)后角測量范圍、(3)量傾角測量范圍、(4)主(副)偏角測量范圍
誤差范圍:±3度
標配帶有:實驗操作指導書。
三、規格:
1.配四把車刀
45°車刀(車外圓、平端面、倒角)、
90°車刀(精車刀、車外圓、平端面)、
75°車刀(精車刀、車外圓、平端面)、
切刀(切斷、切槽)
2.精度
7~8級左右
3.規格
(長×寬×高)約:265×220×250mm
