SG-JD4家用電子電器維修實訓臺

時間:2022-03-08 09:36:56

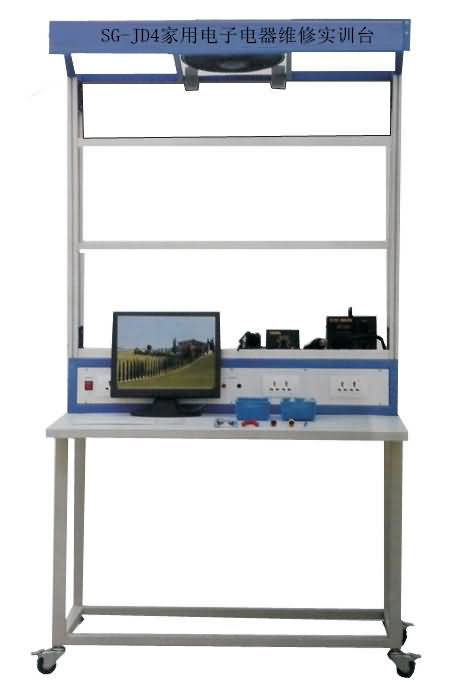

SG-JD4家用電子電器維修實訓臺


一、概述
SG-JD4家用電子電器維修實訓臺是根據《中華人民共和國教育行業標準(電子技術應用專業儀器設備配備標準)》,教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求,結合家用電氣設備調試與維修職業崗位的技能要求,按照職業學校的教學和實訓要求研制和開發的產品。

二、產品特點
 1.創新性:學生可根據提供的線路板原理圖自主繪制仿真電路,設計PCB板。
 2.提高學生的焊接技術:學生根據提供的電子元件和原理圖,焊接,組裝,并調試
 3.經濟性:本實驗臺裝有電風扇,照明日光燈,看板(用來夾以仿真電路生產過程,如工藝流程的編制,線路板的焊接,線路板的調試,整體產品的維修組裝)
 4.配套資料完全:提供實訓電板的元件清單,樣板,指導書,完成學生對常用家用電器產品的維修,調試,組裝焊接等技能的培訓。
 5.實訓臺 鋁型材框架鐵質雙層亞光密紋噴塑結構,高密度耐磨桌面板。交流電源:220V 50Hz(帶有過流保護)、直流電源:12V.5V.24V穩壓輸出、實鐵質雙層亞光密紋噴塑結構,鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓;能設置常見電氣故障;符合國家安全標準。

三、技術要求及主要參數:
1、工作電源:AC220V±5% 50HZ
2、安全保護:漏電保護(動作電流≤30MA),過電流保護,熔斷器保護
3、最大輸入額定功率:1200W
4、環境溫度:-10℃~60℃
5、尺寸:1200*60*2000MM

四、配置表

序號 設備名稱 規格與要求 單位 數量
1 實訓臺 工藝上采用優質鋁材,家具級封邊技術。
  實訓臺配有0~220V的插座一只,給外部儀器提供電源。電源直接嵌在實訓臺上,不可移動尺寸:120cm×70cm×200cm
1
2 直流電源 分別為:+5V,+24V、12V 。 1
3 交流電源 單相三線AC220V±10%    50Hz   1
4 液晶電視 1) 最大可視圖像對角線尺寸:≥80cm;
  2) 分辨率:高于或等于1366×768;
  3) 聲音特性:≥5WX2;
  4) 整機消耗功率:≤180W;
  5) 天線輸入阻抗:75歐姆(不平衡);
  6) 遙控器電源:直流3V;
  7) 待機消耗功率:≤3W;
  8) 至少256個頻道記憶,多制式接收;
  9) 一路電視天線輸入端子
  10) 1路AV輸入端子,(AV2與高清輸入YPbPr1的Y輸入復用);;
  11) 一路電腦(PC)輸入端子;
  12) 一路高清輸入端子(YPbPr1、YPbPr2),可兼容YCbCr輸入;
  13) 二路立體聲耳機輸出端子。
  14) 工作電源:AV100~240   V   50 Hz;
1
5 彩色電視信號發生器 彩色電視信號發生器:采用大規??删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐?。有著圖象清晰、時序精確(圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式:分為圓、點、格、黑白格、彩色、單色等16種形式,可通過 按鍵直接選擇(輸出信號:有視頻、伴音(中頻6.5M)、射頻輸出接口)   信號制式:PAL-D/K.   1
6 凳子 圓形五腳新款鋼管式腳座升降凳
  規格:凳面直徑28厘米 (帶托盤)
  升降范圍:40-45厘米高整體豪華大方、堅固耐用。
1
7 元件盒   1
8 剝線鉗 配套實訓工具 1
9 尖嘴鉗 配套實訓工具 1
10 斜口鉗 配套實訓工具 1
11 小十字螺絲刀 配套實訓工具 1
12 大十字螺絲刀 配套實訓工具 1
13 小一字螺絲刀 配套實訓工具 1
14 大一字螺絲刀 配套實訓工具 1
15 小鑷子 配套實訓工具 1
16 剪刀 配套實訓工具 1
17 電烙鐵 20W配套實訓工具 1
18 烙鐵架 配套實訓工具 1
20 焊錫絲 配套實訓工具 1
21 吸錫器 配套實訓工具 1
22 電源布線 1)主電源: 5*2.5   mm2電纜線(內置導線線徑≥2.5 mm2)穿φ25mmPVC管埋地或采用PVC線槽明敷。2)實驗電源:   5*1.5 mm2電纜線(內置導線線徑≥1.5 mm2)穿φ25mmPVC管埋地,連接所有實驗臺學生電源端。 1
23 指針萬用表 高靈敏度、低內阻的表頭
