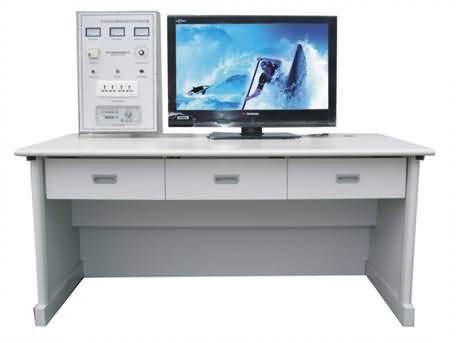

SG-99G型液晶電視音視頻維修技能實訓考核裝置(智能型 32 寸液晶)

時間:2022-03-08 10:04:30

SG-99G型液晶電視音視頻維修技能實訓考核裝置(智能型 32 寸液晶 )


一、產品概述
液晶電視音視頻維修技能實訓考核裝置適合鑒定站 / 所的家電類專業及家電維修工中音視頻類維修實操,以及中級、高級工的技能鑒定考核。該裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》,按照職業教育的教學和實訓要求而研發的產品,適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置同時適合職業學院、技工學校、職業培訓學校、職教中心

二、技術性能
1. 輸入電源:?jiǎn)蜗嗳€制 AC220V ± 10% 50HZ
2. 工作環境:溫度 -10 ℃ ~ + 40 ℃ 相對濕度< 85% ( 25 ℃ )
3. 整機容量:< 300VA
4. 安全保護:動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸: 150cm × 70cm × 135cm
6 .具有實驗室管理系統,帶密碼開機和定時關機功能
實訓臺包括實訓控制屏(交直流電源、彩色信號發生器、智能考核接口)、液晶顯示屏和實訓組件(液晶電視模塊、、智能實訓考核系統)。
液晶顯示屏:32寸,對比度:600:1,亮度:400cd/m2,反應時間<20ms。
液晶電視模塊:該系統包括無線智能故障轉換接口(免布線)、開關穩壓電路單元、逆變器背光驅動電路、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻信號處理單元、音視頻輸入接口單元、AD模數轉換、內置故障設置系統,
智能實訓考核系統:該系統由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器,學生可以通過答題器與教師電腦進行數據交換,可以對學生考核情況進行統計分析。配備實訓指導書。

三、系統組成
1. 本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
    實訓控制屏(鐵質雙層亞光密紋噴塑結構,鋁塑面板)
2. 交流電源(均帶有過流保護)
輸出電源:市電不隔離輸出 220V 50HZ
隔離變壓器輸出 220V 50HZ
14.5V 50HZ
3. 直流電源:± 16V/+12V
4. 彩色信號發生器
( 1 )輸出信號頻率范圍:第 12 頻道
( 2 )電視信號形式:分為圓、點、格、黑白格、彩色、單色等 16 種形式,可通過按鍵直接選擇
( 3 )輸出信號:有視頻、伴音(中頻 6.5M )、射頻輸出接口)
( 4 )信號制式: PAL-D/K
5. 智能考核接口單元:答題器接口、 PC 機串行接口、彩電模塊接口
(二)液晶顯示器: 15 寸 對比度: 600 : 1 ,亮度: 500cd/m2, 反應時間:< 16ms
(三)實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
1. 液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、內置設故排故系統(可由電腦隨機故障點)
2. 智能實訓考核系統
(1) 計算機可以監控 1-126 臺家用電器智能考核臺
(2) 已設置 20 多個故障點。
(3) 具有發卷功能
(4) 具有收卷功能
(5) 具有單臺和全部實驗臺清零功能
(6) 具有自動檢測各家用電器考核臺的通訊聯機情況
(7) 可以生成學生個人成績單
(8) 可以對學生考核情況進行統計、分析
(9) 設有進入系統密碼,進入系統后能夠修改密碼
(10) 具有打印功能
(11) 具有答題次數限制功能
(12) 學生臺配智能答題器,學生可以通過答題器與都師進行數據交換
(四)實訓桌: 整體結構采用鋼木落地臺式 ,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。

四、實訓項目
1. 功放輸出芯片局部損壞或揚聲器損壞
2. 主板 +12V 電源丟失
3. 紅外接收頭損壞
4. 紅外接收頭電源丟失
5. 功放輸出芯片局部損壞或揚聲器損壞
6. 高頻頭損壞
7. 按鍵開關損壞
8. 顯示器背光電源電路故障。
9. CPU 正 5V 電源丟失
10. 顯示器背光電源控制信號丟失
