SG-JD07家電音視頻維修技能實訓考核裝置(42寸)

時間:2022-03-08 10:10:31

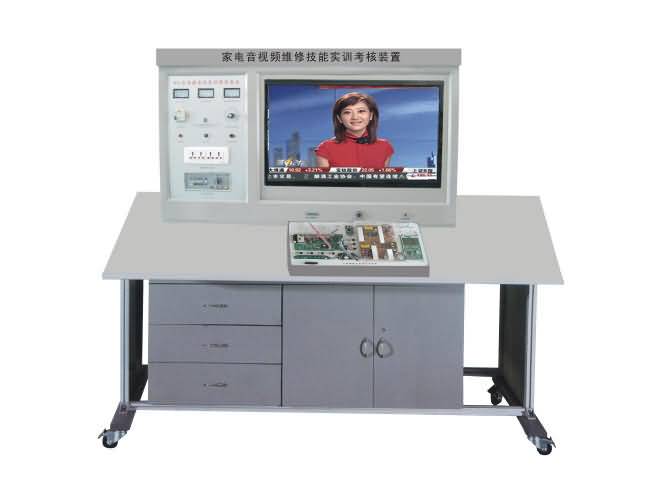

SG-JD07家電音視頻維修技能實訓考核裝置(42寸)(圖1)


一、產品概述
SG-JD07家電音視頻維修技能實訓考核裝置(42寸)是根據是華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》,接照職業教育的教學的實訓要求而研發的產品,適合高職院校、職業學校的應用電子技術、電子電器應用與修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所有家電類專業及家電維修專業及家電維修工中音視頻類維修實操,以及中級、高級工的技能鑒定考核。

二、技術性能
1.輸入電源:?jiǎn)蜗嗳€制AC220V±10%  50HZ
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3.整機容量:<300VA
4.安全保護:動作電流≤30mA、動作時間≤0.1s
5.外形尺寸:170cm×93cm×135.5cm
6.具有實驗室管理系統,帶密碼開機和定時關機功能

三、系統組成
    本裝置由實訓控制屏、實訓桌體、等離子顯示器和實訓組件四部分組成
(一)實訓控制屏(鐵質雙層亞光密紋噴塑結構,鋁塑面板)
1. 交流電源(均帶有過流保護)
輸出電源:市電輸出:220V 50HZ
    隔離變壓器輸出:20V 50HZ
                 14.5V 50HZ
2.直流電源:±16V/+12V
3.彩色信號發生器
(1)輸出信號頻率范圍:第12頻道
(2)電視信號形式:分為圓、點、格、黑白格、彩色、單色等16種形式,可通過按鍵進接選擇
(3)輸出信號:有視頻、伴音(中頻6.5M)、射頻輸出接口)
(4)信號制式:PAL-D/K
4.智能考核接口單元:答題器接品、PCL機串行接口、彩電模塊接口
(二)等離子顯示器:42寸分辯率:  1024×768:亮度: 1000流明  對比度: 2000:1
(三)實訓組件
        本裝置由等離子彩電模塊、智能實訓考核組成。
1.等離子電視實訓模塊
      智能故障轉換接口單元、開關穩壓電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻處輸出單元、AD模數轉換單元、掃描變換電路單元、幀存儲輸出單元、時序信號控制產生單元、內置設故排故系統(可由電腦隨機故障點)
2.智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置20多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼,進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器,學生可以通過答題器與都師進行數據交換
 (四)實訓桌: 整體結構采用鋁合金框架落地臺式,并設有萬向輪和四個固定調節機構,便于移動和固定。桌面為防水、防火、耐磨高密度板,結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。

四、實訓項目
1.理解等離子電視中各主要元件的基本結構及工作原理;
2.認識等離子電視機各主要單元電路的組成,理解其基本的工作原理;
3.電子調諧器的測量與分析;
4.遙控及本機鍵盤控制測量與分析;
5.視頻信號處理流程測量與分析;
6.音頻處理流程測量與分析;
7.Sync同步信號控制測量與分機;
8.陰極陽極驅動測量與分析。

五、實驗項目
1.黑屏故障分析與故障演示實驗;
2.有聲音,無圖像的故障分析與演示實驗;
3.鍵控電路的故障分析與演示實驗;
4.遙控接收電路的故障分析與演示實驗;
5.無光柵,無聲音故障分析與演示實驗;
6.右聲道無聲音故障分析與演示實驗;
7.左聲道無聲音故障分析與演示實驗;
8.功放電路的故障分析與演示實驗;
9.遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶屏壞點檢測演示實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗.
