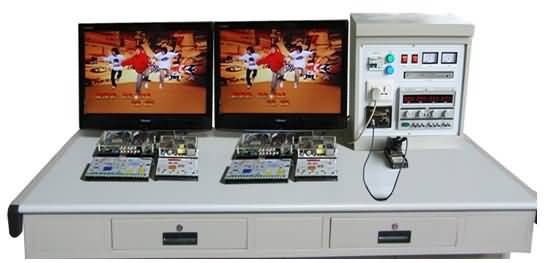

SG-JD13液晶電視、DVD組裝調試與維修技能實訓臺

時間:2022-03-08 10:15:42

SG-JD13液晶電視、DVD組裝調試與維修技能實訓臺


一、概述
目前,電視機市場正實現從CRT向LCD和LED液晶的轉型,隨著中國經濟的發展和人民生活水平的提高,液晶電視因具有畫面清晰,耗電低,環保,以及占空間小等優點而成為人們購買電視機的首選。但是隨著大量液晶電視機的推出以及技術的不成熟性,使得液晶電視的維修量迅速增多,而另一方面專業從事液晶維修的人才卻少之又少,針對這一現象,本公司特推出液晶電視維修實訓平臺,旨在通過此平臺,造就一批液晶電視維修方面的專業人才,本平臺就是為了滿足各類中、高等院校電子類實訓基地以及電子類職業培訓機構為培養家電維修高技能人才而精心設計的。

本實訓平臺遵循從實際出發的原則,做到直觀、實用、易學易懂,讓學生在輕松的試驗中以盡快的時間切實掌握液晶電視維修技術與技巧,能夠獨立完成維修與維護。使學生成為具有較高的平板顯示理論知識,同時具有非常卓越平板顯示實踐動手能力的復合型人才。

二、組成
1、控制及交流電源部分
(1)提供單相交流電源、線間直接短路自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。具有實驗室管理系統,帶密碼開機和定時關機功能
(2)提供~220V插座2只,為外部儀器提供工作電源。
2、直流電源部分
(1)恒流穩壓電源,二路輸出電壓均為0-30V,內置式繼電器自動換檔。多圈電位器連續調節,使用方便。輸出最大電流為1.5A,具有預設式限流保護功能,輸出有0.5級數字電流表、電壓表指示,電壓穩定度10-2,負載穩定度10-2,紋波電壓5mv。
(2)開關電源:+5V,+24V、12V 。
3、燈管測試高壓電源:配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
4、控制程序?qū)懭刖幊萄b置。
5、彩色電視信號發生器:
1)、電視標準:PAL-D制
2)、行頻:15625±1%
3)、場頻:50Hz
4)、彩色負載波:4.43361875±20Hz
5)、射頻信號輸出: 1-50頻道。L頻端1-5,H頻端6-12,U頻端13-50
6)、伴音:6.5 MHz
7)、視頻輸出≥1Vp-p負極性75Ω負載
8)、圖像信號種類: 1八級彩條 2電子圓 3格子 4點子 5棋盤 6中心十字線 7減紅(-R) 8減綠(-G) 減藍(-B)10白場 11黃場12青場 13綠場 14品紅 15紅 16藍
9)、具有調制功能,當有外來的音視頻信號,可在任意頻道上調制發射(15m遠)其視頻輸入幅度為1Vp-p,音頻輸入為600Ωodb±3db(本機配有音視頻衰減器)
10)、電源:220V ±20% 功耗<8W
11)、外形尺寸:203 X 220 X 70 標準塑料機箱 重量約 1Kg13.
6、具有實驗室管理系統,帶密碼開機和定時關機功能(240×128液晶顯示器顯示);
7、配有無線智能考核系統,答題器配240×128藍底背光液晶顯示器;
智能考核系統采用無線藍牙技術,減少因布線或接線造成的接觸不良干擾等故障率,通訊性能更可靠。
8、配有無先線智能考核軟件、USB串口檢測軟件。
9、實訓桌:實驗桌為優質歐標鋁合金型材架構,表面經氧化處理,永不生銹、防潮、不退色,美觀堅固。,并設有四個萬向輪和四個固定調節機構,便于移動和固定,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜,用于放置工具和資料等。
平臺尺寸:長×寬×高為1350mm×650mm×750mm。
10、液晶電視技術指標:
顯示器尺寸:32寸;
對比度:400:1;分辨率:1920×1080;反應時間:<16 ms;.屏幕亮度:500cd/㎡;視角:178度;屏幕比例:16∶9;制式:NTSC/PAL/SECAM;輸入:YPbPr;VGA;HDMI;AV;USB環境溫度:5℃~35℃;相對濕度:≤85%(25℃);
11、DVD機:
a、工作狀態水平:15度,鋁垂:15度
b、控制方式:電控
c、物鏡特性:焦距:3.86mm,數字光圈(NA):0.45mm,工作距離(WD):2.1mm
d、激光波長(λ):760—800μm

二、系統特點
遵循市場導向,符合社會需求。
理論聯系實際,硬件軟件結合。
企業技術骨干,傳授實戰技藝。
基于工作過程,培養崗位技能。
專業對口培養,解決學員就業。

三、技術指標:
1.顯示器尺寸:32寸;
2.對比度:400:1;
3.分辨率:1920×1080;
4.反應時間:<16 ms;
5.屏幕亮度:500cd/㎡;
6.視角:178度;
7.屏幕比例:16∶9;
8.制式:NTSC/PAL/SECAM;
9.輸入:YPbPr;VGA;HDMI;AV;USB
10.工作電源:AC220V±10%-50Hz;
11.環境溫度:5℃~35℃;
12.相對濕度:≤85%(25℃);
13.整機功耗:<100W;
14.信號輸入:射頻48MHz-470MHz;
15.平臺尺寸:長×寬×高為1700mm×650mm×750mm

四、實訓項目
〈一〉LCD液晶電視實訓項目
1、認 識LCD 液 晶 電 視 的 內 部 結 構 ;
2、認識LCD液晶電視中各主要元器件的基本結構;
3、理解LCD液晶電視中各主要元器件的基本工作原理;
4、認識LCD液晶電視各主要單元電路的組成;
5  理解LCD液晶電視各主要單元電路的工作原理;
6、認識LCD液晶顯示屏的組成及工作原理;
7、認識主要IC的功能及原理;
8、工廠菜單的進入方法及調試;
9、貼片元件的焊接方法;
10、LCD電視機開關電源電路的工作原理;
11、三無故障現象的檢測與處理;
12、搖控指示燈亮,三無故障現象的檢修指導;
13、屏亮,有聲音,無圖像故障現象的檢測與處理;
14、屏亮,無聲音,無圖像故障現象的檢修指導;
15、聲音正常,黑屏故障現象的檢測與處理;
16、無伴音,圖像正常故障現象的檢測與處理;
17、按鍵無反應故障現象的檢測與處理
18、遙控無反應故障現象的檢測與處理;
19、不能讀U盤故障現象的檢修指導;
20、AV圖像正常,無聲音故障現象的檢修指導;
21、白屏故障現象的檢修指導;
22、圖像偏色或缺色故障現象的檢修指導;
23、花屏故障現象的檢修指導;
24、接入VGA后無信號故障現象的檢修指導;
25、指示燈不亮故障現象的檢修指導;
26、一側喇叭無聲音故障現象的檢測與處理;
27、無彩色故障現象的檢修指導;
28、LCD液晶屏點屏方法;
29、LCD液晶屏接口定義;
30、整機裝配;
31、電子調諧器的測量與分析
32、視頻信號處理流程測量與分析
33、音頻信號處理流程與分析
34、AD模數轉換控制測量與分析
35、開關穩壓電路測量與分析
36、逆變器背光驅動電路測量與分析

〈二〉LED液晶電視實訓項目
1、認 識LED 液 晶 電 視 的 內 部 結 構 ;
2、認識LED液晶電視中各主要元器件的基本結構;
3、理解LED液晶電視中各主要元器件的基本工作原理;
4、認識LED液晶電視各主要單元電路的組成;
5  理解LED液晶電視各主要單元電路的工作原理;
6、認識LED液晶顯示屏的組成及工作原理;
7、認識主要IC的功能及原理;
8、工廠菜單的進入方法及調試;
9、貼片元件的焊接方法;
10、電視機開關電源電路的工作原理;
11、三無故障現象的檢測與處理;
12、搖控指示燈亮,三無故障現象的檢修指導;
13、屏亮,有聲音,無圖像故障現象的檢測與處理;
14、屏亮,無聲音,無圖像故障現象的檢修指導;
15、聲音正常,黑屏故障現象的檢測與處理;
16、無伴音,圖像正常故障現象的檢測與處理;
17、按鍵無反應故障現象的檢測與處理
18、遙控無反應故障現象的檢測與處理;
19、不能讀U盤故障現象的檢修指導;
20、AV圖像正常,無聲音故障現象的檢修指導;
21、白屏故障現象的檢修指導;
22、圖像偏色或缺色故障現象的檢修指導;
23、花屏故障現象的檢修指導;
24、接入VGA后無信號故障現象的檢修指導;
25、指示燈不亮故障現象的檢修指導;
26、一側喇叭無聲音故障現象的檢測與處理;
27、無彩色故障現象的檢修指導;
28、LED液晶屏點屏方法;
29、LED液晶屏接口定義;
30、整機裝配;
31、電子調諧器的測量與分析
32、視頻信號處理流程測量與分析
33、音頻信號處理流程與分析
34、AD模數轉換控制測量與分析
35、開關穩壓電路測量與分析
36、背光驅動電路測量與分析

〈二〉DVD實訓項目
1、DVD視盤機的基本操作;
2、DVD視盤機工作原理分析;
3、DVD視盤機的基本組成的認識;
4、激光頭的工作原理分析;
5、DVD視盤機參數的測量;
6、DVD視盤機維修時的操作方法;
7、DVD顯示屏無顯示故障演示;
8、DVD顯示控制電路CLK信號丟失故障演示;
9、DVD顯示控制電路SB信號丟失故障演示;
10、DVD顯示控制電路DATA信號丟失故障演示;
11、DVD鍵控電路故障一故障演示;
12、DVD鍵控電路故障二故障演示;
13、DVD鍵控電路故障三故障演示;
14、DVD+5V電源電路故障演示;
15、DVD —12V電源電路故障演示;
16、DVD+12V電源電路故障演示;

五、實訓臺配置

序號 名稱 單位 數量 備注
1 實訓臺 1
2 靜電烙鐵 1
3 導電膜烙鐵 1
4 數字萬用表 1
5 數字示波器 1 校方自備
6 BVG焊臺 1
7 通用測試板 1
8 真空吸附筆 1
9 邏輯測試儀 1
9 連接測試線 1
10 實訓指導書 1
11 通用測試軟件 1
12 DVD通用測試板 1
13 貼片焊接實驗板及元件 1
14 智能無線考核軟件 1
15 實驗室無線智能電源控制軟件 1
16 無線智能答題系統 1 240*120藍色背光液晶屏顯示,,采用無線藍牙技術,免布線。
