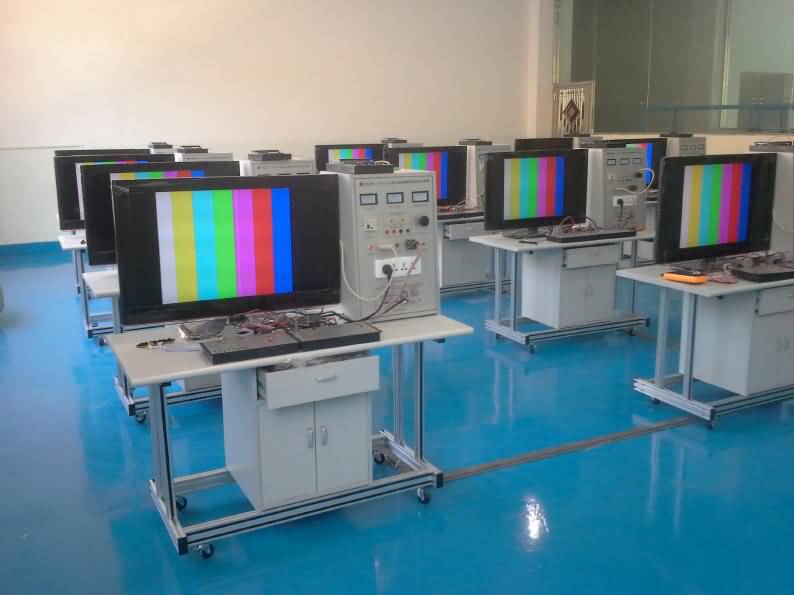

SG-JD6家電音視頻維修技能實訓考核裝置(智能考核型、21寸液晶)

時間:2022-03-08 10:33:32

SG-JD6家電音視頻維修技能實訓考核裝置(智能考核型、21寸液晶)



一、產品概述
SG-JD6型 家電音視頻維修技能實訓考核裝置”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》,按照職業教育的教學和實訓要求而研發的產品,適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

SG-JD6型 家電音視頻維修技能實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操,以及中級、高級工的技能鑒定考核。

實訓臺包括實訓控制屏(交直流電源、彩色信號發生器、智能考核接口)、液晶顯示屏和實訓組件(液晶電視模塊、、智能實訓考核系統)。
液晶顯示屏:21寸,對比度:600:1,亮度:500cd/m2,反應時間<16ms。液晶電視模塊包括智能故障轉換接口、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統,可由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能答題器,學生可以通過答題器與教師電腦進行數據交換,可以對學生考核情況進行統計分析。配備實訓指導書。

二、技術性能
1.輸入電源:單相三線制AC220V±10%  50HZ
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃)
3.整機容量:<300VA
4.安全保護:動作電流≤30mA、動作時間≤0.1s
5.外形尺寸:170cm×93cm×135.5cm
6.配備無線智能考核系統:
該智能考核系統采用新型無線網絡聯網,無需交換機、網線等,通信穩定、便捷。主要由教師機、智能實訓考核板(內置式)、智能實訓考核系統軟件組成,并配有智能答題器。答題器是由240×128點陣藍底背光液晶觸摸顯示屏、觸摸屏、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置,學生在實訓臺的電路上進行故障檢測,考核系統可實現功能:能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點誤排次數,具有發卷功能,具有提交功能,具有個人登錄密碼設置功能,具有打印功能,具有答題次數限制功能。

三、系統組成
1.家電音視頻維修技能實訓考核裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
(一)  實訓控制屏(鐵質雙層亞光密紋噴塑結構,鋁塑面板)
2.交流電源(均帶有過流保護)
輸出電源:市電不隔離輸出220V、50HZ
隔離變壓器輸出220V、50HZ
3.直流電源:±16V/+12V
4.彩色信號發生器
(1)輸出信號頻率范圍:第12頻道
(2)電視信號形式:分為圓、點、格、黑白格、彩色、單色等16種形式,可通過按鍵直接選擇
(3)輸出信號:有視頻、伴音(中頻6.5M)、射頻輸出接口)
(4)信號制式:PAL-D/K
5.智能考核接口單元:答題器接口、PC機串行接口、彩電模塊接口
(二)液晶顯示器:21寸 對比度: 600:1,亮度:500cd/m2,  反應時間:<16ms
(三)實訓組件

本裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。
1).液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統(可由電腦隨機故障點)
2).智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置10個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼,進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器,學生可以通過答題器與都師進行數據交換
(四)實訓桌:整體結構采用鋁合金框架落地臺式,并設有四個萬向輪和四個固定調節機構,便于移動和固定,利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固,造型美觀大方。設有抽屜和柜門,用于放置工具和資料等。

四、實驗項目
  1. 黑屏故障分析與故障演示實驗;
  2. 有聲音,無圖像的故障分析與演示實驗;
  3. 鍵控電路的故障分析與演示實驗;
  4. 遙控接收電路的故障分析與演示實驗;
  5. 無光柵,無聲音故障分析與演示實驗;
  6. 右聲道無聲音故障分析與演示實驗;
  7. 左聲道無聲音故障分析與演示實驗;
  8. 功放電路的故障分析與演示實驗;
  9. 遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶端口定義實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗.
