系統構成圖
二、中央空調實訓考核臺功能
1、中央空調系統的認知及使用
2、制冷原理與熱交換技術
3、中央空調系統常用傳感器識別與應用
4、中央空調的PLC編程與控制應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控制技術應用
11、內外網網絡通訊技術及其應用。
12、具有自動溢水保護系統
三、中央空調實訓考核臺配置
1、電氣參數
工作電源:三相五線380V±10%,50Hz
安全保護:具有接地保護,漏電保護,過流保護。
額定功率:<5KW
2、系統對象配置

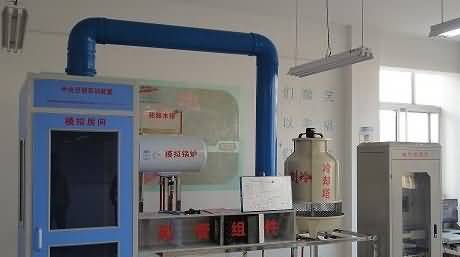

設備整體與實際中央空調系統結構相同,采用開放式不銹鋼框架結構,各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜、計算機等部分組成,并配有透明蒸發器、膨脹水箱。
(1)制冷機組
由壓縮機、冷凝器、蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成,管路中還設有控制閥等實訓所必需的部件,管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作,制冷劑為R22。
(2)冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成,主要完成制冷機組冷卻散熱工作。
(3)冷凍水系統
由2臺冷凍水泵、透明蒸發器、膨脹水箱等組成,主要完成制冷機組的冷凍水循環工作。
6、制熱系統
由模擬鍋爐(電加熱式)、1臺熱水泵組成,主要完成制熱工作。
(5)空氣調節系統(風管組件)
由過濾器、表冷器、濕度控制系統、管道風機、風道等組成,主要完成空氣調節作用。
(6)模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成,主要完成房間的溫度設定與空氣調節作用。
(1)控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制,由計算機通過通信總線與PLC進行通信,控制整個中央空調的運行??照{的運行參數由各類傳感器進行采集,并通過通信總線送入計算機中,通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據,可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器:三菱FR-S540-0.75K-CH
5、觸摸屏:7英寸工業彩色觸摸屏
(2)軟件配置
2、PLC編程軟件,配套PLC實訓程序及實訓指導書。
3、中央空調配套組態軟件。
(3)網絡監控及智能考核軟件,實現教師臺和學生臺電腦(30臺)可以同時監控中央空調的運行狀態,對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障,學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據,生成成績單,具有打印功能。
(1)通訊配置
可以實現多臺電腦聯網控制系統。
(2)工具儀表配置
1、品牌臺式微機1臺 代理商自備
2、數字萬用表1個 代理商自備
3、裝配工具1套
四、中央空調配置清單
編號 | 名稱 | 單位 | 數量 | 備注 |
1 | 壓縮機 | 臺 | 1 | |
2 | 起動器 | 只 | 1 | |
3 | 儲液器 | 個 | 1 | |
4 | 冷凝器 | 只 | 1 | |
5 | 手閥 | 只 | 2 | |
6 | 高低壓表 | 只 | 2 | |
7 | 膨脹閥 | 只 | 1 | |
8 | 風機 | 個 | 1 | |
9 | 風管組件 | 套 | 1 | |
10 | 熱水泵 | 臺 | 2 | |
11 | 冷水泵 | 臺 | 1 | |
12 | 電磁閥(液) | 只 | 1 | |
13 | 電磁閥(水) | 只 | 2 | |
14 | 蒸發器 | 只 | 1 | |
15 | 過濾器 | 個 | 1 | |
16 | 視液鏡 | 個 | 1 | |
17 | 溫控器 | 只 | 1 | |
18 | 延時繼電器 | 套 | 1 | |
19 | 熱電阻 | 只 | 8 | |
20 | 工作原理模擬演示板 | 塊 | 1 | |
21 | 溫度指示 | 塊 | 1 | |
22 | 模擬房間 | 套 | 1 | |
23 | 模擬鍋爐 | 套 | 1 | |
24 | 冷卻塔 | 個 | 1 | |
25 | 水箱 | 套 | 2 | |
26 | 支撐框架 | 套 | 1 | |
27 | 控制柜 | 臺 | 1 | |
28 | 連接線 | 條 | 1 | |
29 | 考核軟件 | 套 | 1 | |
30 | 實驗操作指導書 | 套 | 1 | |
31 | 電腦小推車 | 張 | 1 | |
32 | PLC | 臺 | 1 | |
33 | 變頻器 | 臺 | 1 | |
34 | 觸摸屏 | |||
35 | 溫度采集模塊 | 塊 | 2 | |
36 | 壓力采集模塊 | 塊 | 1 | |
37 | 壓力傳感器 | 個 | 2 | |
38 | 服務器 | 套 | 1 | |
39 | 智能答題系統 | 套 | 1 | 240*128藍底背光液晶屏顯示 |
40 | 贈送裝配維修工具1套 | 套 | 1 | |
41 | 數字萬用表 | 只 | 1 |
