SG-ZL94大型中央空調系統實訓裝置

時間:2022-03-16 10:19:19

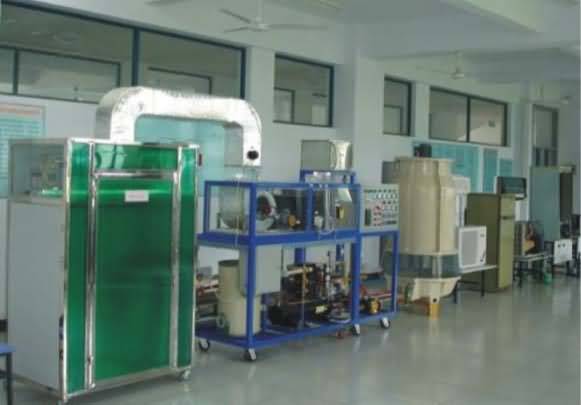

SG-ZL94大型中央空調系統實訓裝置



一、設備概述
中央空調實驗設備,是真實樓宇中央空調系統合理微縮的教學設備,整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統,從結構上分為實驗臺和中央空調模型系統兩部分。

二 、控制部分(實驗臺)
中央空調實驗設備的實驗臺,采用模塊化結構,即將電氣控制部分按功能原理分解為不同的模塊,模塊采用掛箱結構,安裝于實驗桌上方的實驗臺上面。 實驗臺上面,設計有AC380V電源輸出(護套端子),AC220V(護套端子和插座)電源輸出,DC24V(護套端子)電源輸出,安全保護裝置(空氣開關,過流保護等),工作電源儀表顯示等。 掛箱模塊分為:PLC模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等,下面分別加以介紹:

1)PLC模塊 PLC模塊分為從站模塊和主站模塊。從站模塊用于實現對中央空調的過程進行實時控制,從站模塊的配置為: FX2N-48MR:從站PLC主機,用于控制相應的繼電器和接觸器,實現對中央空調模型系統的壓縮機、冷卻水泵、冷凍水泵、風機等執行機構的邏輯控制。FX2N-48MR,屬于繼電器輸出(R)型的PLC,交流和直流負載用,關斷頻率低(ON←→OFF,約10ms),動作頻率最大10HZ/秒;允許通過電流為2A/點,有接點,機械絕緣,廣泛用于各種工業控制現場。 FX2N-4AD功能模塊:用于采集中央空調模型系統的溫度信號,最大可以實現4路溫度信號同時進行采集。 FX2N-32CCL功能模塊:作為CC-LINK的從站模塊,與主站模塊的PLC進行現場總線通訊。

三、配套件的名稱、數量、產地:

序號 配件名稱 規格型號 說明
1 PLC主機 FX2N-48MR-001 品牌:三菱;原產地:日本姬路。數量1臺
2 AD模塊 FX2N-4AD 品牌:三菱;原產地:日本姬路。數量1臺
3 CC-LINK從站模塊 FX2N-32CCL 品牌:三菱;原產地:日本姬路。數量1臺

四、PLC 的主要技術參數:
項 目 規 格 備 注
運轉控制方式 通過儲存和程序周期運轉
I/O控制方式 批次處理方法(當執行END指令時) I/O指令可以刷新
運轉處量時間 基本指令:0.08μs/指令;應用指令:1.52至幾百μs/指令
編程語言 邏輯梯形圖和指令清單 使用步進梯形圖能生成SFC類型程序
程式容量 8000步內置
指令數目 基本順序指令:27個;步進梯形指令:2個;應用指令:128個 最大可用298條應用指令
I/O配置 最大硬體I/O配置點256,用戶的選擇(最大可設輸入256、輸出256)
輔助 繼電器 (M線圈) 一般 500點 M0至M499
鎖定 2572點 M50至M3071
特殊 256點 M8000至M8255
狀態 繼電器 (S線圈) 一般 490點 S0至S499
鎖定 400點 S500至S899
初始 10點 S0至S9
信號報警 100點 S900至S999<, SPAN style="FONT-FAMILY: '宋體'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">
定時器 (C) 100毫秒 范圍:0至3276.7秒200點 T0至T199
10毫秒 范圍:0至327.67秒46點 T200至T245
1毫秒保持 范圍:0至32.767秒4點 T246至T249
100毫秒保持 范圍:0至3276.7秒6點 T250至T255
計數器 (C) 一般16位 范圍:0至32767數200點 C0至C199類型:16位上計數
鎖定16位 100點(子系統) C100至C199,類型:16位上計數器
一般32位 范圍:-2147483648至+2147483647 35點 C200至C219,類型:32位上/下計數器
鎖定32位 15點 C220至C234類型:16位上/下計數器
高速 計數器(C) 單相 范圍:-2147483648至+2147483647一般規則:選擇組合計數頻率不大于20KH Z 的計數器組合,注意所有的計數器鎖定 C235至C240,6點
單相C/W起始 C241至C245,5點
雙相 C246至C250,5點
A/B相 C251至C255,5點


主站模塊的配置: FX2N-48MR:主站PLC主機,與上位計算機進行連接,將從站PLC及其控制和采集的中央空調運行參數顯示到上位計算機上面,上位計算機安裝有組態軟件。 FX2N-16CCL:作為CC-LINK的主站模塊,與從站模塊的PLC進行現場總線通訊。
2)觸摸屏模塊 觸摸屏模塊采用三菱觸摸屏GT1155,5.7寸,256色。觸摸屏與PLC從站模塊連接,作為一個操作站,可以進行基本參數的修改和監控。
3)變頻器模塊 變頻器采用三菱FR-E740-0.75KW,輸入電壓:AC380V,額定功率:0.75KW,具有頻率、速度、磁通、轉矩等控制功能,可多達15種速度的多段速預選控制。變頻調速器用于控制中央空調系統主風機的運行速度。 FR-E740-0.75KW變頻器
4)繼電器模塊 繼電器模塊,安裝有中間繼電器(AC220V),交流接觸器(AC220V),熱繼電器,漏電保護開關,熔斷器,時間繼電器等元件,利用繼電器模塊,可以獨立實現對中央空調實驗設備進行過程控制。繼電器元件采用正泰品牌。
5)儀表模塊 儀表模塊,分別安裝了數字溫控儀表、溫度儀表、電流表、電壓表等,用于監控壓縮機,風機,循環水泵等執行元件的工作電流和電壓,監控出風口、回風口、冷凝器等制冷元件的溫度。 a.三相帶漏電保護總開關;b.三相電源保險絲;c.壓縮機電壓指示;d.壓縮機電流指示;e.模擬鍋爐電流指示;f.冷水水泵壓力指示;g.熱水水泵運行指示; h.冷卻水水泵運行指示;i.空氣調節風機電流指示;j.壓縮機工作指示;k.模擬鍋爐工作指示;l.冷凍水水泵工作指示;m.冷卻塔工作指示;n.冷卻塔風機工作指示;o.空氣調節風機工作指示;p.數顯冷凍水水溫調節指示;q.數顯熱水水溫指示;r.數顯冷卻指示;s.制冷開關;t.數顯冷水水溫高調節指示;u.制熱開關;v.數顯熱水水溫調節指示。
6)按鈕及信號模塊 按鈕及信號模塊,安裝有模式切換開關(自動、手動兩種模式)、按鈕、指示燈,用于操控中央空調的運行,如:壓縮機啟動停止,主風機啟動停止等。按鈕及信號模塊,既可與繼電器模塊連接實現繼電器回路控制,也可與PLC連接實現PLC回路控制。

五、中央空調模型系統
制冷系統主要組成:壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。 制熱系統主要組成:電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
(1)具有蒸汽壓縮式集中式和半集中式中央空調系統的功能,主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成??蓾M足學校既能開出驗證性實驗,也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需,能實現一機多用。
(2)制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡,可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥,作為制冷系統通斷控制部件,高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。 冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成,用于吸收冷凝器中制冷劑散發的熱量。
(3)冷媒水循環系統主要由冷媒水泵及循環管路等部分組成,用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
(4)具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。 空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成;通過冷熱交換器將冷源(冷凍水)或熱源(熱水)進行處理,把風柜內的空氣冷卻(或加熱),通過送風機和送風管道輸送到各用戶端(模擬房)而達到制冷(制熱)的目的。半集中式空調系統主要由風機盤管組成;工作時,盤管內根據需要流動的冷水(或熱水),風機把室內空氣吸進機組,經過濾后再經入盤管冷卻(或加熱)送回室內,如此循環,以達到調節室內溫度、濕度的目的。

六、故障設置與排除
中央空調實驗裝置,能夠設置故障供學生了解各種故障現象和排除故障(主要是在電控系統方面設置故障)。典型故障點總數為20個,其中制冷系統設置的故障點為8個,電控系統設置的故障點為12個,故障點的設置不損壞制冷和電控系統原理。。 軟件同時具有故障設置與恢復功能,老師可以隨意設置故障,學員可以通過軟件界面精確定位故障并且排除。
(1)高壓過高高壓保護;
(2)膨脹閥堵塞;
(3)壓縮機不工作;
(4)組合風柜風機不轉;
(5)冷凝水塔風機不轉;
(6)模擬鍋爐不工作;
(7)冷水水泵不工作;
(8)熱水水泵不工作;
(9)冷凝水水泵不工作;
(10)制冷控制電腦傳感頭不工作;
(11)模擬鍋爐電腦控制傳感頭不工作;
(12)膨脹閥調節不正常;
(13)壓縮機過載保護;
(14)壓縮機起動電容不工作;
(15)系統終端風機不轉;
(16)制冷冷水不循環;
(17)制熱熱水不循環;
(18)制冷壓縮機接觸器不正常;
(19)制熱模擬鍋爐接觸器不工作;
(20)冷凝水塔風機缺相。
上位計算機 設備配帶七喜欣怡V2200型臺式電腦,200G硬盤,1GDDI內存,17寸液晶顯示器,英特爾酷睿2雙核處理器 E1200;集成高性能3D顯卡顯卡;10M-100M網卡;USB 2.0接口;USB光電鼠標;功能鍵盤。

七、系統配置清單

序號 項目(設備名稱) 數量 備注
中央空調教具機組
1 中央空調教具機體 1
2 透明新風空調機組 1
3 制冷和制熱機組 1
4 冷凍水回水和冷卻水增壓泵組 1
5 電熱鍋爐組 1
6 冷凍壓縮機組 1
7 冷熱交換器 1
8 冷凝器 1
9 膨漲水箱 1
10 冷卻塔 1
11 冷卻風機 1
12 冷卻水回水、增壓泵組 1
13 空調模擬房 1
14 透明風機盤管機組 1
15 制冷、制熱溫度探測器 1
16 風道管路 1
17 實驗桌 1
18 凳子 2
19 實驗電源臺 1
20 PLC掛箱(從站) 1
21 PLC掛箱(主站) 1
22 變頻器掛箱 1
23 觸摸屏掛箱 1
24 繼電器掛箱 1
25 按鈕信號掛箱 1
26 實驗導線 1
27 故障設置系統 1
28 使用說明書 1
29 計算機 1
30 常用電工工具 1


八、主要技術參數
(1)工作電源:AC380V(三相五線)50Hz;
(2)環境溫度:-10℃~40℃;
(3)相對濕度:≤85%;
(4)安全保護:漏電保護(動作電流≤30mA),過流保護,熔斷器保護;
(5)壓縮機:AC380V,3P;
(6)PLC:FX2N-48MR-001;
(7)變頻器:FR-E740-0.75KW-CH;
(8)觸摸屏:GT1155(5.7寸,256色)。
