一、概述
小型冷庫制冷系統綜合實訓考核裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。
二、小型冷庫制冷系統綜合實訓考核裝置特點
1．該實訓裝置具有電力拖動控制、PC控制和觸摸屏控制的三種控制方式，配溫度傳感器及采集模塊，可進行數據采集。
2．直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3．實訓性強：可進行實際冷庫電路控制電器工業園自動化實訓制冷系統及化霜系統的全流程工作實訓。
三、小型冷庫制冷系統綜合實訓考核裝置基本配置及功能

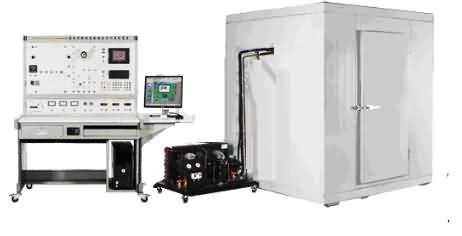

實訓裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和傳感器采集模塊及實訓模塊等組成
1．電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量儀表
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）數顯溫度表：采用PT100傳感器，測量范圍-50～150℃
3．小型冷庫電氣控制考核板
可以了解壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。
4．風冷制冷機組
包含3匹全封閉制冷壓縮機、風冷冷凝器、視液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥，的工作模式。
5．風冷冷凝器機組電加熱系統
6．主機實訓模塊：微電腦工業自動化冷庫控制器、數碼顯示三位數碼管+負號+狀態指示，具有制冷、化霜、風機、報警功能 包含3匹全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成
7.拼裝式冷庫：庫體尺寸為192×192×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口
8.主機實訓模塊：配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、一個RS-485通信口，含有PPI、MPI通信，配套PC/PPI編程電纜
9.溫度采集模塊: 配置西門子EM231模擬量模塊，集成4路模擬量輸入
8.觸摸屏實訓模塊：配置5.7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
9．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。
四、小型冷庫制冷系統綜合實訓考核裝置技術指標
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤3.8KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、空縮機功能：3匹壓縮機
7、制冷劑類型：F22。．．
8、冷庫外形尺寸：200cm×200cm×220cm
9、實訓桌，1600*70*80
10、具有溫度巡測功能、數碼顯示，即溫度巡測器可檢測冷庫各關鍵部位的工作溫度，提供實測數據。
11、具有壓力檢測功能，檢測冷庫機組的高壓壓力和低壓壓力，為實驗、實訓提供數據分析。
12、具有電源、電壓檢測功能，顯示冷庫實地工作電壓及電流、觀察機器是否正常工作。
13、具有自動控制及故障實訓功能（詳見實驗指導書）。
14、將冷庫系統全方位解剖，使學生充分了解和掌握冷庫的結構、運行原理、使用方法、故障原因及排除方法。
15、視液鏡能觀察冷庫制冷時制冷液的流動方向。
16、冷庫能在設定的模式下自動開停，自動保溫功能。
17、冷庫保溫板，采用活動組裝保溫板組裝拆裝方便。
18、控制電路、控制電路采用微機控制
五、冷庫實驗臺配置
|
序號 |
名稱 |
|
1 |
1、3匹壓縮機1臺
2、冷凝器3匹1個
3、冷凝風機1個
4、儲液器1個
5、電磁閥1個
6、3匹風冷機1個
7、熱力膨脹閥1個
8、8立方冷庫1個
9、高壓壓力表1個
10、低壓壓力表1個
11、3/8手閥1個
12、3/8視液鏡1個
13、檢測頭6個 |
|
2 |
計算機，品牌電腦，配置不低于CPU Intel酷睿2雙核E7500/內存 2GDDR2/硬盤320G/聲卡全雙工/DVD刻錄/17寸液晶顯示器/網卡/4個以上USB/WindowsXP操作系統。（電腦用戶自配） |
|
|
觸摸屏實訓模塊
：配置5.7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口 |
|
3 |
PLC工作程序 |
|
4 |
工作臺，1500×600×1700mm (內置1臺：配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、一個RS-485通信口，含有PPI、MPI通信，配套PC/PPI編程電纜 |
|
5 |
真空泵一臺 |
|
6 |
冷凝機組 |
|
7 |
風冷機組 |
|
8 |
拼裝式冷庫 |
|
9 |
控制軟件 |
|
10 |
數據采集系統 |
|
11 |
數字式萬用表 |
