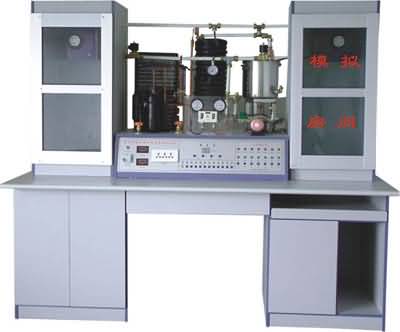

進入新世紀,中央空調已進入尋常百姓家,越來越多的人選擇在中央空調的環境中生活、工作、娛樂、購物;隨著經濟的發展和人們生活水平的提高;配有中央空調的樓宇如雨后春筍,現在城鄉的各個角落;確保中央空調的正常運行,為用戶提供一個健康、舒適、安全、文明的室內環境;針對當前人才相對緊缺,空調運行質量普遍不高的情況,社會上急需一大批行業務熟練,高素質的人才;為解決各大、中專院校培養人才而缺乏中央空調教學實驗設備這一難題,本公司投入巨資,由專業工程師最新開發成功了適用教學的SG-32型中央空調實驗設備。
一、中央空調實驗室設備顯著特點:
1、采用全透明材料,模具一次成型,直觀性強,有助于教學。
2、整體設計合理、外型美觀、仿真、體積小。
3、制冷系統和制熱系統均設有多級保護措施,確保設備運行安全可靠。
4、制冷系統采用全銅材料,效率好,使用壽命長。
5、功能全面,即可制冷又可制熱,且具有模擬演示系統,及所有的故障設置。
二、各主要部件特點及工作原理:
1、壓縮機:
系統采用全封閉活塞式壓縮機,正常工作溫度僅為0℃,安全可靠,結構緊湊,噪音低、密封性好,制冷劑為R22。
2、蒸發器:
制冷系統采用透明水箱式蒸發器,易于觀察,一目了然,蒸發器組浸于水中,制劑在管內蒸發,水在水泵的作用上在水箱內流動,以增強制冷效果。
3、冷凝器:
制冷系統采用螺旋管式冷凝器,這是一種較新型的熱交換設備,用兩條平行的銅卷制而成,是具有兩個螺旋通道的螺旋體。中間的螺旋體是冷卻水通道,外部的螺旋體是高壓制冷劑的通道。
4、噴淋式冷卻塔:
該設備的冷凝方式采用逆流式冷卻塔,模具一次成形,全透明結構,吸風機裝在塔的頂部,結構完全仿真、直觀;冷卻塔采用吸風式強迫通風,塔內填有填充物,以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂后,由布水器的噴嘴旋轉向下噴淋。
5、鍋爐:
鍋爐是中央空調制熱系統的核心元件,采用英格萊電熱管使水與電完全隔離,具有超溫保護、防干燒保護、超壓保護,確保人機安全;采用進口聚氨發泡保溫技術,保溫性能好。
6、模擬房間:
模擬房間用全透明有機玻璃制作,外形美觀、小巧,占地面積少,結構緊湊;具有全透明結構,一目了然;房間裝有盤管、盤管風機、溫度控制調節儀。
7、溫度控制:
本設備實驗臺的面板上,裝有溫度控制顯示儀,可控制溫度的范圍,且有巡回檢測出各關鍵部位的溫度。
8、模擬演示:
該設備配有500mmX300mm系統工作演示板一塊,采用環氧敷銅板,四色(紅、綠、蘭、黃)、LED形象、逼真地顯示冷、熱管道的溫度和工作狀態。
9、溫度控制儀:
兩個模擬房間分別裝有數碼顯示的溫度控制調節器,溫度范圍可自行設定;儀器可根據房間溫度的設定具體情況自動調節溫度,達到設定值。
10、高、低壓保護裝置:
為安全起見,制冷系統裝有高、低壓保護繼電器可保護壓縮機及系統的正常運行。
11、水箱:
為節約用水循環使用系統的水資源;通過加水箱來完成媒介水的加入、自動調節、過濾等任務;并裝有自動加水系統,如果系統水資源缺乏,加水系統會自動啟動補給。
12、中央控制部分:
實驗臺總控制部分,可完成設備的制冷與制熱的轉換,以及在制冷狀態或制熱狀態的關閉等任務。啟動方式全部為微動方式,用微弱的開關信號來控制微處理器,驅動電路工作,從而延長設備的使用壽命。
13、故障演示實驗:
實驗可直接演示制冷系統故障十二個,制熱系統故障三個,每個故障均設有單獨演示開關。
三、中央空調實驗室設備主要技術參數:
工作電源:
單相三線220V±5% 50Hz
外形尺寸:
2400mmX1100mmX1900mm
整機功耗:
制冷2.5KVA
制熱1.6KVA
制冷劑:
R22
加熱方式:
電加熱(可調節)
