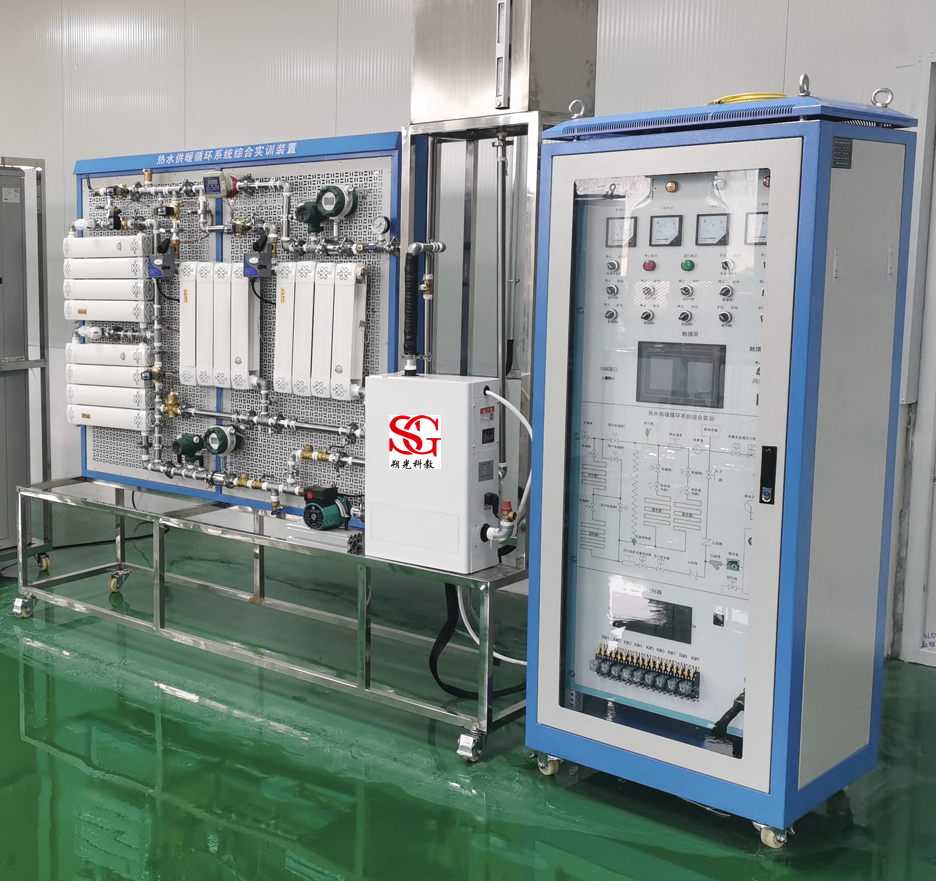

SG-ZL26 熱水供暖循環系統綜合實訓裝置

時間:2024-07-18 10:47:03






一、產品概述
    熱水供暖循環系統綜合實訓裝置以智能儀表為控制核心,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成,并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備,可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學??照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。

二、技術性能
1. 輸入電源:三相四線~380V±10% 50Hz
2. 工作環境:溫度 -10℃~+40℃;相對濕度<85%(25℃) 海拔<4000m
3. 裝置容量:<10kVA
4. 設有電壓型漏電保護、電流型漏電保護、接地保護,安全符合相關國家標準。

三、系統配置
1. 實訓臺
熱水供暖循環系統綜合實訓裝置實訓臺采用不銹鋼拼合結構,整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下:
(1)電熱水鍋爐
額定功率:9kW
供熱面積:108m2
供熱量:7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制成,配有信號管(用于監測水箱內的水位)
(3)小型熱水泵
額定功率:95W
額定揚程:6m
額定流量:1.08m3/h
(4)PLC主機
西門子CPU 224(1個)
數字量擴展模塊EM223(1只)
模擬量擴展模塊EM231(2只)
3.控制柜
鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

四、實訓項目
1. 掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2. 熱水供暖系統的安裝與調試
3. 熱水供暖用戶熱計量
4. 熱力工況調節
5. 組態軟件的應用

五、配置清單

序號 名  稱 主要部件、器件及規格
1 電氣控制柜 約長×寬×高為600×600×1773m
2 實訓對象 約長×寬×高為2200×700×2090mm
3 循環水系統 小型離心式熱水泵(額定功率:95W、額定揚程:6m、額定流量:1.08m3/h)、4套散熱器(進出口管徑:DN20)、1套自力式壓差控制閥(安裝方式:螺紋連接、公稱壓力:1.6MPa、介質溫度:0~150℃、導壓管長度:1.6m、導壓管連接端尺寸:3/4管螺紋)、5個電磁閥(工作電壓:AC220V)、2個電動球閥(工作電壓:DC3.3V,進出口管徑:DN15)、2個手動球閥、Y型三通過濾器(材質:黃銅)、不銹鋼鋁塑復合管及自動排氣閥
4 電加熱鍋爐 電加熱水器(外殼:不銹鋼、工作電壓:AC380V、功率:2.0KW、進出水口徑:DN20、水溫設置:40~95℃、)
5 監控儀表 指針式交流電壓表:量程0~450V;
指針式交流電流表:量程0~10A;
指針式交流電流表:量程0~0.5A。
壓力變送器:量程0~100Pa、工作電壓:DC24V、輸出信號:4~20mA、接線方式:二線制
渦輪流量變送器:量程0.4~1.2m3/h、工作電壓:DC24V、輸出信號:4~20mA、接線方式:二線制
無磁單流束電子式熱量表: 測量溫度范圍:2~95℃、公稱壓力:1.6MPa
6 光盤 組態軟件、實驗指導書、使用說明書等
7 型材電腦桌
8 組態軟件
9 扳手 0-250mm
10 螺絲刀 十字
11 內六角扳手 6mm
12 產品使用說明書
13 產品實驗指書
