SG-P2 工程機械空調系統示教板

時間:2022-03-28 17:07:22

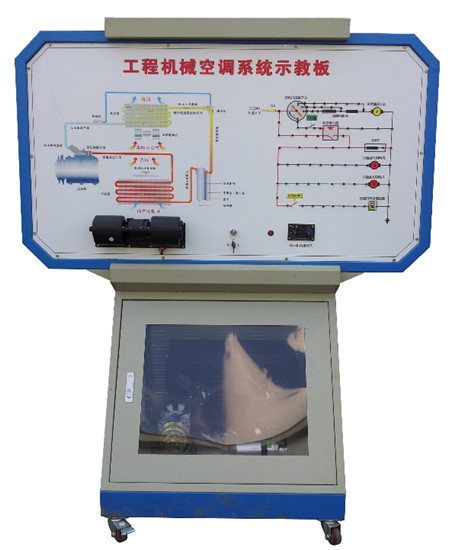

SG-P2 工程機械空調系統示教板



一、工程機械空調系統示教板簡介
     該設備采用ZC50工程機械空調系統為基礎,充分展示工程機械空調系統的組成結構和工作過程。
適用于各類學校對工程機械空調系統理論和維修實訓的教學需要。

二、工程機械空調系統示教板功能特點
1.真實可運行的工程機械空調系統,充分展示工程機械空調系統的組成結構和工作過程。
2.由三相電機做為動力源,帶動空調壓縮機工作。操作空調控制面板,可真實演示工程機械空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析汽車單風口空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.實訓臺R形鋼結構焊接,面板箱采用嵌入式固定安裝;底部設置三角形儲物箱,安裝透明單開門。表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。

三、工程機械空調系統示教板技術規格
外形尺寸:1600×700×1700mm(長×寬×高)
動力電源:三相四線(或三相五線)380V±10% 50Hz
外接電源:交流220V±10% 50Hz
工作電壓:直流12V
制 冷 劑:R134a
工作溫度:-40℃~+50℃
高壓壓力表:0~3.5MPa
低壓壓力表:0~1.5MPa
三相異步電動機:
     型  號:YT 100L1-4
     電  壓:AC 380V
     功  率:2.2KW
     轉  速:1420r/min
     顏色:7032
     鋼管:40*40*3mm
     面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
     移動腳輪:120*80mm

四、基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 檢測控制面板(面板柜) 裝有各種檢測端子以及彩色電路圖和原理圖(1600*900*4mm) 1
2 點火開關   個 1
3 高壓壓力表 R134a,0~3.5MPa 個 1
4 低壓壓力表 R134a,0~1.5MPa 個 1
5 數字式進風口溫度表   個 1
6 數字式出風口溫度表   個 1
7 單風口空調控制器總成 原車全新 1
8 單風口空調蒸發箱總成 原車全新 1
9 壓縮機總成 原車全新 1
10 膨脹閥總成 原車全新 1
11 干燥器總成 原車全新 1
12 鼓風機總成 原車全新 1
13 冷凝器 原車全新 個 1
14 冷卻電子風扇 原車全新 1
15 三相異步電動機 YT 100L1-4/2.2KW 臺 1
16 R形移動臺架(帶自鎖腳輪裝置) 1600×700×1700mm(長×寬×高) 臺 1
17 故障模擬與排除裝置   1
18 設備教師手冊   1
19 設備合格證、保修卡   1
