一、捷達空調系統實訓臺特點：
1、本裝置上綜合了目前汽車空調系統中的制冷、暖風、通風三大工作模式；
2、從儀器儀表、專用電源、到實訓導線等均配套齊全，密切結合實訓需要進行配置；
3、各組件采用模塊化的分隔結構，部件與電路符號相對應，圖線分明，各組件任務明確，相應的過程均有相應的儀表指示，直觀、準確；
4、本裝置占地面積小，節約實訓用房，減少基建投資；設計合理、整齊美觀，改善實訓環境；并根據需求設置不同類型的故障，使學生的專業知識和操作技能（理論與實踐）緊密結合，從而提高學生的綜合分析判斷能力和調試維修技術水平。
二、捷達空調系統實訓臺技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.0kVA
三、捷達空調系統實訓臺基本配置及功能要求：

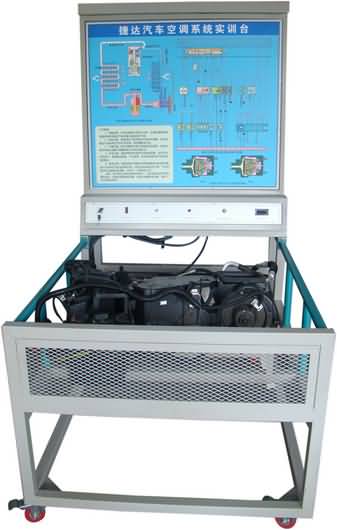

裝置采用臺架式結構，完全模擬汽車的布局，空調系統主要由手動空調控制面板、壓縮機、冷凝器、儲液干燥瓶、膨脹閥、蒸發器、鼓風機電動機、加熱器等組成，可以完成制冷、暖風、通風三大工作模式。
臺面上繪制了電控原理圖、測試孔和指示燈，可方便教學，空調系統中配有高低壓力表，便于觀察系統壓力的大小。
為了更好的鍛煉學生的故障分析和解決問題的能力，提高學生綜合素質，在設備中設置了采用手動方式的設故排故系統，可設置典型的汽車空調系統故障，完成對學生的技能的綜合考核。
四、完成實訓項目要求：
1、空調系統制冷
2、空調系統暖風
3、空調系統通風
