(1)水噴霧滅火系統的作用。
水噴霧滅火系統是利用水霧噴頭在較高的水壓力作用下,將水流分離成0.2mm~2mm甚至更小的細小水霧滴,噴向保護對象,由于霧滴受熱后很容易變成蒸汽,因此,水噴霧滅火系統的滅火機理主要是通過表面冷卻、窒息、稀釋、沖擊乳化和覆蓋等作用。
在實際應用中,水噴霧的滅火作用往往是幾種作用的綜合結果,對某些特定部位,可能是其中一兩個要素起主要作用,而其他滅火作用是輔助的。水噴霧滅火系統的防護目的有滅火和防護冷卻兩種。
水噴霧滅火系統的組成及工作原理。

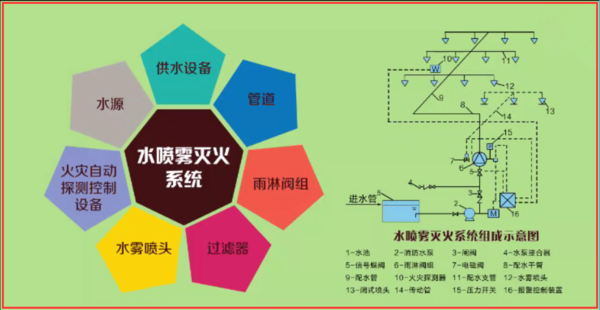

水噴霧滅火系統是由水源、供水設備、管道、雨淋閥組、過濾器、水霧噴頭和火災自動探測控制設備等組成,如圖所示。系統的自動開啟雨淋閥裝置,可采用帶火災探測器的電動控制裝置和帶閉式噴頭的傳動管裝置。

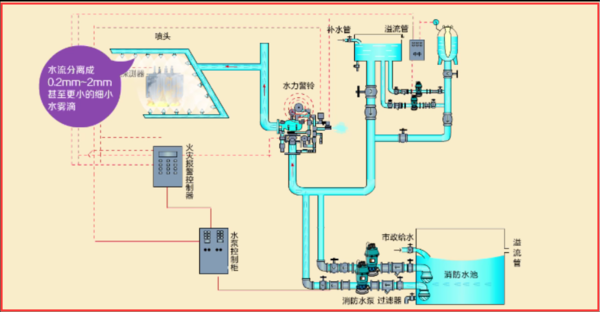

該系統在組成上與雨淋系統的區別主要在于噴頭的結構和性能不同,而工作原理與雨淋系統基本相同。它是利用水霧噴頭在較高的水壓力作用下,將水流分離成細小水霧滴,噴向保護對象實現滅火和防護冷卻作用的。
雨淋報警系統是由雨淋報警閥、探測控制系統、灑水噴頭及必要的控制閥、管件、接管和壓力表等組成的滅火系統。雨淋報警閥安裝的環境溫度不應低于4℃。
控制管路上的電磁閥和手動控制閥關閉時,通過壓力補償器保持雨淋閥隔膜室(控制腔)內的水壓壓力,能使雨淋閥保持伺服狀態。當電磁閥接到命令打開或手動控制閥打開時,隔膜室(控制腔)則通過泄壓的方式使雨淋閥打開,水流進入系統側,進行噴水滅火或由干式系統轉為濕式系統。廣泛應用于雨淋系統、預作用系統、水幕/水霧系統以及泡沫系統,也可作為干式室內消火栓系統的控制閥。

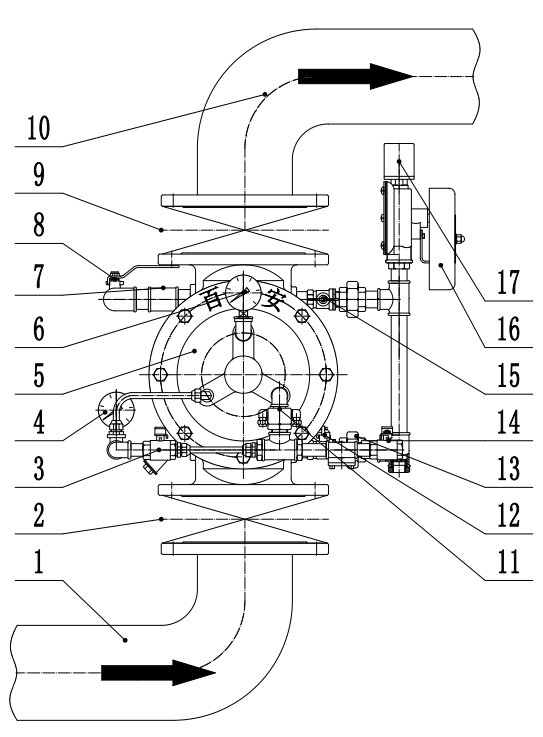

1.供水側
2.消防信號蝶閥(常開)
3.復位球閥(常閉)
4.供水側壓力表
5.閥組
6.系統側壓力表
7.自動排水閥
8.放水球閥(常閉)
9.消防信號蝶閥(常開)
10.系統側
11.防復位閥
12.警鈴試驗球閥(常閉)
13.消防電磁閥
14.緊急手動球閥(常閉)
15.報警控制球閥(常開)
16.水力警鈴
17.壓力開關
規格型號 |
ZSFM100 |
ZSFM150 |
ZSFM200 |
ZSFM250 |
ZSFM150(G) |
額定工作壓力(MPa) |
1.2 |
||||
密封試驗(MPa) |
2.4 |
||||
強度試驗(MPa) |
4.8 |
||||
供水壓力范圍(MPa) |
0.14~1.2 |
||||
報警口壓力(MPa) |
≥0.05 |
||||
執行標準 |
GB5135.5-2011 |

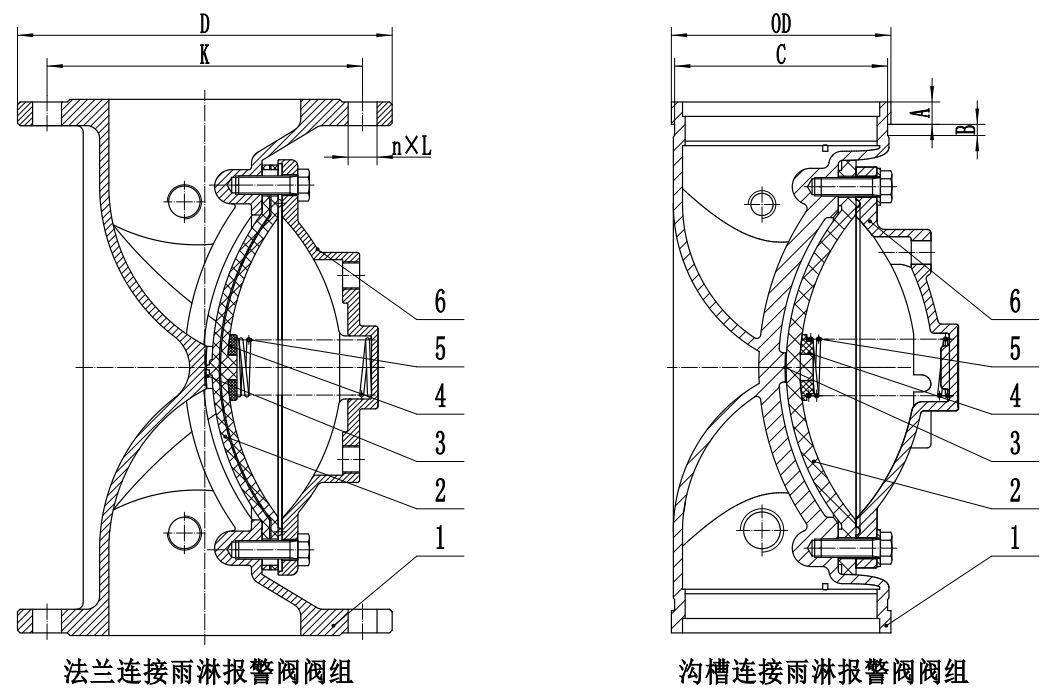

3.3.1、結構:
1.閥體
2.隔膜墊
3.閥座
4.彈簧擋圈
5.彈簧
6.閥蓋
3.3.2、法蘭連接寸:
規格型號 |
公稱通徑DN |
D(mm) |
K(mm) |
n×L(mm) |
ZSFM100 |
100 |
Φ220 |
Φ180 |
8-Φ18 |
ZSFM150 |
150 |
Φ285 |
Φ240 |
8-Φ22 |
ZSFM200 |
200 |
Φ340 |
Φ295 |
12-Φ22 |
ZSFM250 |
250 |
Φ400 |
Φ355 |
12-Φ26 |
3.3.3、溝槽連接尺寸:
規格型號 |
公稱通徑DN |
OD(mm) |
C(mm) |
A(mm) |
B(mm) |
ZSFM150(G) |
150 |
Φ165.1 |
Φ160.8 |
15.88 |
9.53 |
1.在系統側管網上裝開式噴頭,一旦打開雨淋報警閥則整個保護區的噴頭都同時噴水,所以它能撲滅迅速蔓延、燃燒猛烈的有易燃易爆物場所發生的火災,一臺雨淋閥只能保護一個防火分區。
2.用不同的控制探測系統打開雨淋閥,即構成濕式控制系統、手動控制系統或電控制系統,它們都控制雨淋閥控制腔內的壓力,因而能控制雨淋閥的開閉。雨淋閥也可以和泡沫系統組合成泡沫雨淋系統,用于撲救爆炸性燃燒危險的液體火災。
1.該雨淋報警閥一般為垂直安裝,雨淋報警閥的四周應留有足夠的維修空間,安裝高度宜為1.2m。
2.水力警鈴的安裝高度不應大于2m。進水管為¾″鍍鋅管,其長度不應大于20m。出水管為1″鍍鋅管,出水口為警鈴排水管的最高點,單獨接到無壓力排水溝處。這樣才能盡可能將警鈴中的水排出,暢通無阻。
3.各控制閥的出水口應通過適當口徑的鍍鋅管連接到適當?shù)呐潘艿郎稀?br />
4.雨淋報警閥的進出口應安裝信號隔離閥,建議使用本公司生產的信號蝶閥。這樣在維修保養、調試雨淋報警閥時更方便。
5.電磁閥應通過輸出模塊連接到控制柜上,當發生火災時,驅動該電磁閥的電信號應一直保持,直到火災停止該信號才能停止。該信號為直流24V。(本雨淋閥設有防復位裝置,電磁閥24v電信號意外斷開雨淋閥不會自動關閉,請放心使用。)
6.根據《自動噴水滅火系統設計規范》的要求,雨淋系統防護區的水流探測報警裝置應采用壓力開關,不應采用水流指示器。
進水端隔離蝶閥(2)應處于關閉位置。報警控制球閥(14)處于常開位置→球閥(3,8,12,14)應處于常閉位置→關閉出水端隔離蝶閥(9)→開啟供水閥門→開啟復位球閥(3)→慢慢打開進水端隔離蝶閥(2),對雨淋報警閥沖水→打開放水球閥(7)→緩慢打開緊急手動控制球閥(14)→完全排出控制腔、閥體內部空氣→關閉緊急手動控制球閥(14)使雨淋報警閥關閉→關閉復位球閥(3)→此時雨淋報警閥就處于伺服狀態。
關閉報警控制球閥(15)→開啟測試警鈴球閥(12)→水力警鈴啟動報警→關閉測試警鈴球閥(12) →開啟報警控制球閥(15)→測試警鈴?fù)瓿伞?/p>
雨淋閥處于伺服狀態下給電磁閥(13)接通24V電信號→電磁閥自動開啟→雨淋報警閥處于工作狀態(網管充水、水力警鈴工作、壓力開關動作)→斷開電磁閥24V電信號→開啟復位球閥(3)→雨淋報警閥處于關閉狀態→開啟放水球閥(7)→排完雨淋閥上腔的余水→關閉放水球閥(7)→雨淋閥回到伺服狀態。
泄水由自動排水閥實現,它是常開的,但在雨淋閥開啟時,壓力高于0.14MPa時,它將關閉,當雨淋報警閥發生泄漏時,由于壓力低,泄水閥不會關閉,水將從泄水閥中滴漏出去,從而防止水進入系統側。從自動排水閥是否有漏水可以確定雨淋閥的隔膜主密封是否良好,如有漏水應立即對雨淋閥進行維修。

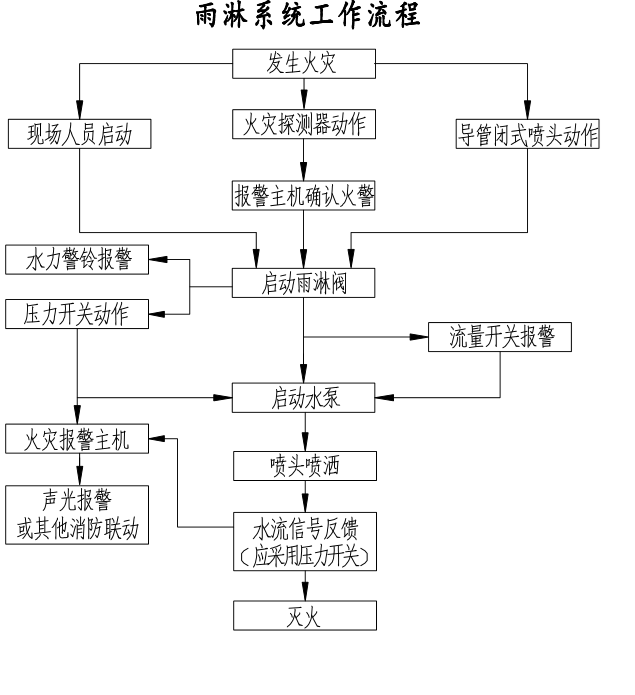

開啟雨淋報警閥有三種方式:
1.正常情況下閥門通過電信號啟動:各類型探測器探測到火災后,傳遞信號給控制器,并由控制器發出電信號,打開電磁閥(13)使控制腔泄壓,由此打開雨淋閥?;馂?zāi)停止后由控制器停止電信號,然后通過打開復位球閥(3)關閉雨淋閥。
2.也可以通過安裝濕式引導管和快速反應噴頭實現對雨淋閥的開啟:閉式噴頭玻璃球破裂,從而引起控制腔的泄壓,使雨淋報警閥開啟,故可以作為濕式控制系統。
3.一旦有緊急情況,火災報警系統未能探測到火災時,可以通過打開緊急手動控制球閥(14),使雨淋閥的控制腔泄壓,從而打開雨淋閥。
雨淋報警閥開啟后,水力警鈴開始報警,同時壓力開關動作,傳遞信號給水泵控制柜和報警主機,從而啟動水泵或聲光報警器。
關閉消防電磁閥(13)及手動緊急控制球閥(14),打開復位球閥(3)雨淋閥很快就復位。然后將各閥門置于伺服工作狀態位置。
1.雨淋報警閥裝置應每月巡檢、動作一次,每年拆下檢修一次,沖洗管道,清除水垢、雜質,檢查各運動件、密封件的性能。各橡膠件如有蠕化、壓痕變形、老化發硬、粘貼、磨損等現象,應即時予以更換。
2.雨淋報警閥裝置組件安裝時,必須在閥體的進出法蘭上抬起、放下受力,嚴禁在其他位置或零件上搬動,以免造成不應有的損害。
3.雨淋報警閥裝置在特殊環境(如腐蝕嚴重)、防爆場合使用,用戶需說明使用環境情況。

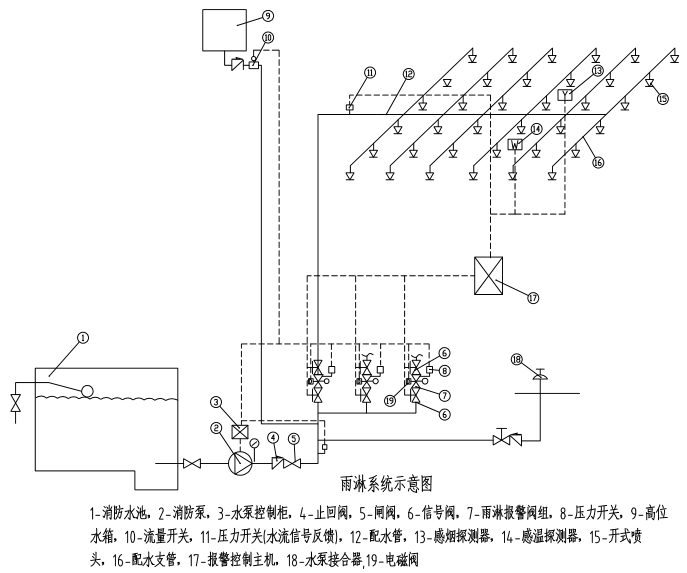

雨淋閥標準使用示意圖
