本系統元器件全部采用實物，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與綜合布線實訓系統聯網進行各種綜合實訓。

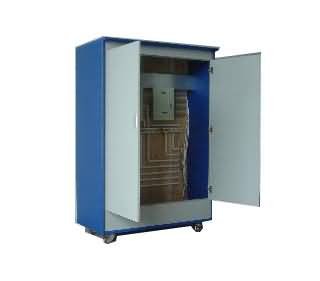

SG-B2弱電井中垂直工作區系統實驗實訓裝置（光纖傳輸系統實訓裝置）(圖2)

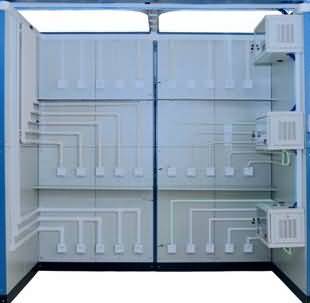

網孔板房間式結構

一、技術指標：

工作電壓：?jiǎn)蜗嗳€ 220V ± 5% 50Hz

整機容量：＜ 100W

外型尺寸： 180 × 70 × 180cm 3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

二、系統實訓功能：

能進行大對數配線架和大對數電纜的配線、理線、打線、軋線操作，能進行各種線槽的敷設、各種線管的敷設、配電箱的安裝、穿線、敷線、線端的連接等實訓，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。

三、實訓項目：

實訓項目一：大對數電纜理線、打線、軋線操作

實訓項目二：配線架標簽制作操作

實訓項目三：線管的布線操作

實訓項目四：線槽的布線操作

實訓項目五：配電箱的安裝

實訓項目六：弱電井設備安裝操作
實訓項目七：跳線連接操作

實訓項目八：線路故障的判斷與處理

實訓項目九：線路的測試實訓項目

實訓項目十：測試報告的制作實訓項目

實訓項目十一：按線路圖將各部分連線

實訓項目十二：設計并安裝一個簡易應用系統

四、主要配置：

組成	數量
橋架	1套
三通	2套
二通	1套
有線電視配線箱	1套
電話配電箱	1套
線槽	2米
線管	2米
配線架	1套
四通分配器	1個
F頭	20個
大對數電纜	4米
網絡線	100米
電話線	100米
三用壓線鉗	1把
螺絲刀	1把
鉗子	1把
板手	1把
打線刀	1把
密度板雙貼面進口防火板管道井	1套
安裝板	1塊
