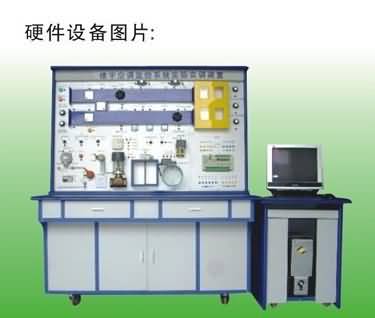

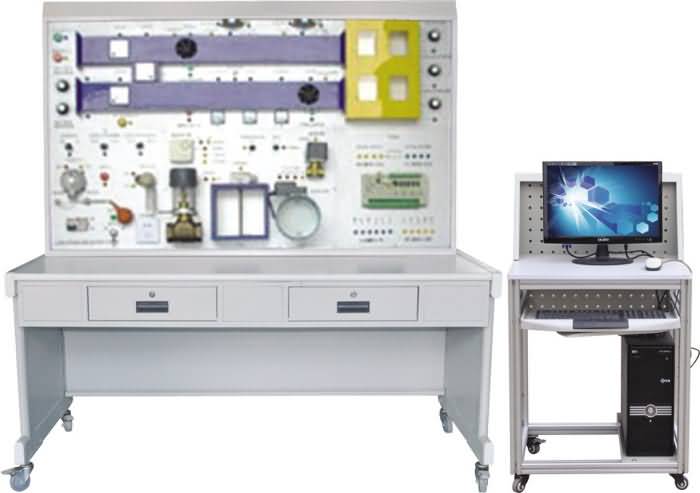

一、樓宇空調監控實訓裝置的實訓功能
空調監控實訓裝置能讓學員進行樓宇空調監控系統的元件、作用、組成和原理的實訓認識。
空調監控實訓裝置能讓學員進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓情況。

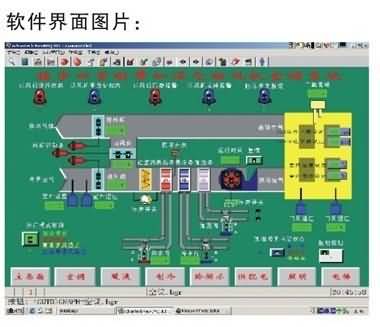

空調監控實訓裝置能讓學員通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的實訓設置操作。
空調監控實訓裝置能讓學員進行樓宇四管制帶加濕無回風機空調系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓技能、故障的設置與排除等實訓操作。
空調監控實訓裝置能讓學員進行樓宇二管制帶加濕帶回風機空調系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
空調監控實訓裝置能讓學生進行樓宇帶加濕新風空調系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
空調監控實訓裝置能讓學生進行樓宇無加濕新風空調系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。
空調監控實訓裝置能讓學生進行全實物的溫度傳感器的安裝與連接、水閥門驅動器的安裝與連接、風門驅動器的安裝與連接、壓差傳感器的安裝與連接、防凍開關的安裝與連接等操作實訓。
空調監控實訓裝置能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。
空調監控實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計，與樓宇自控實訓系統監控中心聯網實訓。
二、樓宇空調監控實訓裝置的技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
系統恢復：具有軟件快速恢復功能
三、樓宇空調監控實訓裝置的主要配置組成和數量
空調模擬系統 1套 ,DDC控制器 1臺 ,客戶端電腦 1臺 ,客戶端軟件 1套 ,空調系統控制軟件 1套,比例水閥門及其驅動器 1套,溫濕度傳感器 1套,冷凍開關 1只,壓差開關 1只,電磁水閥 1只,風閥及驅動器 1套,故障設置模塊 1套,密度板雙貼面進口防火板實訓桌 1只,密度板雙貼面進口防火板實訓屏架 1只,145×85cm優質鋁塑板絲網印刷面板 1塊,密度板雙貼面進口防火板電腦桌 1只
四、樓宇空調監控實訓裝置的實訓項目
第一實訓平臺：樓宇四管制帶加濕無回風機空調系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：自動模式下空調系統各設備的啟動順序?qū)嵱?xùn)；
實訓三：自動模式下空調系統各設備的停動順序?qū)嵱?xùn)；
實訓四：空調四種運行模式的操作實訓；
實訓五：加濕閥的設定與調節實訓；
實訓六：CO2濃度的設定與調節實訓；
實訓七：防凍開關的設定與調節實訓；
實訓八：線路故障的判斷與處理實訓；
實訓九：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇二管制帶加濕帶回風機空調系統
實訓十：按線路圖將各部分連線操作實訓；
實訓十一：自動模式下空調系統各設備的啟動順序操作實訓；
實訓十二：自動模式下空調系統各設備的停動順序操作實訓；
實訓十三：空調四種運行模式的操作實訓；
實訓十四：加濕閥的設定與調節操作實訓；
實訓十五：CO2濃度的設定與調節操作實訓；
實訓十六：線路故障的判斷與處理實訓；
實訓十七：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇帶加濕新風空調系統
實訓十八：按線路圖將各部分連線操作實訓；
實訓十九：自動模式下空調系統各設備的啟動順序操作實訓；
實訓二十：自動模式下空調系統各設備的停動順序操作實訓；
實訓二十一：空調二種運行模式的操作實訓；
實訓二十二：加濕閥的設定與調節操作實訓；
實訓二十三：防凍開關的操作實訓；
實訓二十四：線路故障的判斷與處理實訓；
實訓二十五：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇無加濕新風空調系統：
實訓二十六：按線路圖將各部分連線操作實訓；
實訓二十七：自動模式下空調系統各設備的啟動順序操作實訓；
實訓二十八：自動模式下空調系統各設備的停動順序操作實訓；
實訓二十九：空調二種運行模式的操作實訓；
實訓三十：防凍開關的操作實訓；
實訓三十一：線路故障的判斷與處理實訓；
實訓三十二：操作錯誤的判斷與糾正實訓。
第五實訓平臺：空調全實物系統：
實訓三十三：溫度傳感器的安裝與連接操作實訓；
實訓三十四：水閥門驅動器的安裝與連接操作實訓；
實訓三十五：風門驅動器的安裝與連接操作實訓；
實訓三十六：壓差傳感器的安裝與連接操作實訓；
實訓三十七：防凍開關的安裝與連接操作實訓；
實訓三十八：電動比例水閥的自動調節操作實訓；
實訓三十九：電磁水閥的調節操作實訓；
實訓四十：電動風閥的自動調節操作實訓；
實訓四十一：壓差開關的控制原理的認識；
實訓四十二：冷凍開關的控制原理的認識；
實訓四十三：線路故障的判斷與處理實訓。
