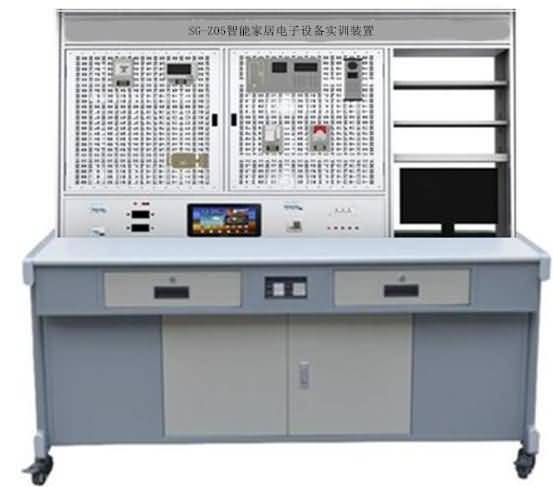

一、智能家居電子設備實訓裝置概述:
智能家居以住宅為平臺,兼?zhèn)浣ㄖ?、網絡通信、信息家電、設備自動化,集系統、結構、服務、管理為一體的高效、舒適、安全、便利、環保的居住環境。智能家居通過物聯網技術將家中的各種設備(如音視頻設備、照明系統、窗簾控制、空調控制、安防系統、數字影院系統、網絡家電等)連接到一起,提供家電控制、照明控制、窗簾控制、電話遠程控制、室內外遙控、防盜報警、以及可編程定時控制等多種功能和手段。與普通家居相比,智能家居不僅具有傳統的居住功能,提供舒適安全、高品位且宜人的家庭生活空間;還由原來的被動靜止結構轉變?yōu)榫哂心軇又腔鄣墓ぞ撸峁┤轿坏男畔⒔换スδ?,幫助家庭與外部保持信息交流暢通,優化人們的生活方式,幫助人們有效安排時間,增強家居生活的安全性,甚至為各種能源費用節約環保。
二、智能家居電子設備實訓裝置特點:
1.結構設計優越,全模塊化設計,學習可自行根據環境調整擺放格局,可以輕易的對任意一個系統拆卸與維護。
2.實訓系統框架由鋁合金型材和網孔板組成,智能家居器件安裝到網孔板上形成一個子系統模塊,各個網絡、電話、家居系統控制器件采用工程標準接線,以讓學生能夠掌握現實工程的設計規則標準。
3.實訓設備頂層使用單晶硅太陽能控制系統,可以滿足智能家居各個模塊供電需求以及內部電路調試.
4.智能家居系統在教學過程中進行對各種控制模塊的電路基礎學習,對模塊的焊接、安裝、調試與測試,通過把模塊接到智能家居仿真控制主機上進行基本功能的仿真測試。
5.模塊電路板盒采用雙板疊成,學生可以把調試好的模塊替換到實訓平臺上,自己動手焊接電路板、編寫控制程序,對智能家居電子設備的控制來真正驗證電路模塊的功能,并學習智能家居的布線和各種通信協議的應用和調試等。
三、智能家居電子設備實訓裝置技術參數:
1.產品結構:2000mm*1200mm*2400mm;實訓臺桌面為防火耐磨中密度板,歐標鋁型材框架、鈑金實訓模擬墻結構,內嵌有線路線槽,滿足于學習實訓時所需器件安裝走線,形成完善的的現實工程環境,使學生能直接通過工程項目實訓模塊的實習,熟悉現實智能家居的工程設計技術與規范要求。
2.實訓臺下體設有長方體半封閉式木柜,造型美觀大方,設有抽屜和儲存模塊柜,方便各種配件材料與工具的儲存。
3.電源:單相三線 220V±10% 50HZ
4.安全保護:具有漏電、過壓、短路,智能IC取電等保護,安全指標符合國家標準。
四、智能家居電子設備實訓裝置實訓內容:
(一)智能家居電子設備(產品)控制組件的裝配與調試實訓
1.太陽能供電系統安裝與調試。
2.智能家居照明控制系統的安裝與調試。
3.智能家居防盜系統的安裝與調試。
4.智能家居遠程視頻監控系統的安裝與調試。
(二)智能家居單片機實訓
1.單片機主機控制系統學習和編程。
2.驅動LED電阻屏實訓。
3.電機控制實訓。。
4.溫、濕度傳感器控制實訓。
5.電動窗簾控制實訓。
(三)智能家居電子設備控制組件間通信實訓
1.232通信實訓。
2.485通信實訓。
3.TCP/IP網絡通信實訓
4.zigbee無線通信實訓
5.SPRS/GSM通信實訓
6.433/415MHZ無線通信實訓。
(四)綜合布線與網絡構建實訓
1.水晶頭、面板接線、網線制作等網絡布線基礎實訓。
2.交換機、路由器調試實訓。
3.互聯網聯網調試實訓。
4.zigbee網絡調試實訓。
5.wifi無線網絡調試實訓。
