一、概述:
物聯網智能家居實訓系統主要采用zigbee無線通訊技術來實現家居智能化控制,Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術,主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域,可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。系統主要包括消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化。隨著物聯網的興起,此設備是現代智能居家系統最具代表之一,提供良好的教學設備實訓平臺。
二、物聯網智能家居實訓系統技術參數
1、實訓設備模擬房間尺寸長2000 mm×寬1200 mm×高2000 mm 操作臺長1600mm×寬700mm×高1800由鋁合金型材框架和安裝布線網孔板組成。用于ZigBee基本的傳感數據采集與輸出控制實驗
2、智能家居電器安防管理系統 模擬智能家居應用,通過軟件對產品模塊進行管理
3、提供3V、5V、12V等電源接口,以及電源適配線纜。
4、配接通用串行接口擴展到桌面,以方便模塊與PC通信,提供串口線纜
三、物聯網智能家居實訓系統實訓項目
1、遠程控制實訓
2、定時控制實訓
3、智能照明操作實訓
4、無線遙控操作實訓
5、場景控制操作實訓
6、集中控制操作實訓
7、電腦控制操作實訓
8、家電控制操作實訓
9、電動窗簾操作實訓
10、家居安防模塊的連接實訓
四、物聯網智能家居實訓系統設備配置
一)智能家居安裝維護操作臺
1)規格尺寸 1600 mm×750 mm×1700 mm
2)基礎控制區 用于基本的傳感數據采集與輸出控制實驗
3)智能家居電器安防管理系統 模擬智能家居應用
4)智能家居生態園藝管理系統 模擬家居園藝應用
5)智能書架管理系統 利用RFID技術,通過軟件對產品模塊進行管理
6)電源及配件 提供3V、5V、12V等電源接口,以及電源適配線纜。
7)串口及配件 通用串行接口擴展到桌面,以方便模塊與PC通信,提供串口線纜
1、基礎控制區
智能家居安裝維護操作臺基礎控制區,集成了多種傳感器和輸出控制設備,學生利用ZigBee協調器、路由器、傳感控制節點板,采用多種無線技術完成環境數據采集和控制實驗,組網實驗,同時也可以進行組合創新實驗?;A(chǔ)控制區功能
1)溫濕度傳感器模塊 采集環境的溫度與濕度
2)光敏傳感器模塊 采集環境的光照強度
3)煙霧探測傳感器模塊 模擬安防中的煙霧探測
4)人體感應傳感器 模擬安防中的入侵檢測
5)緊急呼救按鍵 模塊緊急呼救求助按鈕
6)數碼管模塊 模塊溫度顯示等
7)LED燈模塊 模擬室內照明
8)直流電機 模擬空調風扇等家電設備
9)步進電機 模塊電動窗簾、洗衣機等設備
10)繼電器輸出(燈)模擬環境加溫設備
11)自動灌溉模塊輸出
12)土壤溫度傳感器
2、智能家居電器安防管理系統
智能家居電器安防管理系統實現家居環境監測、智能家電自動控制、安防系統與報警、遠程監控等功能。通過ZigBee協調器和傳感控制節點組成無線網絡,采集室內溫度、濕度和光照度,實現燃?xì)馀c煙霧探測、入侵探測、門窗防撬,緊急求助報警等功能,并將采集的數據傳輸?shù)椒?wù)器,對模擬的家電設備進行控制功能
1)溫濕度傳感器模塊 采集環境的溫度與濕度
2)光敏傳感器模塊 采集環境的光線強度
3)煙霧探測傳感器模塊 用于安防中的煙霧探測
4)燃?xì)馓綔y傳感器模塊 用于安防中的燃?xì)馓綔y
5)人體感應傳感器模塊 模擬安防中的入侵檢測
6)干簧門磁 模擬安防中的門窗防撬
7)緊急呼救按鍵 模塊緊急呼救求助按鈕
8)數碼管模塊 2位數碼管,模擬空調溫度設定
9)LED燈模塊 一組四只LED燈,模擬室內照明
10)直流電機 模擬空調風扇等家電設備
11)步進電機 模塊電動窗簾、洗衣機等設備
12)ZigBee傳感控制節點 利用ZigBee協調器,通過傳感控制節點采集多種傳感數據,并進行輸出控制。
13)網絡攝像頭 采集捕捉視頻圖像,遠程實時動態攝像監控。
14)繼電器控制模塊,通過傳感器I/o輸出控制模塊。
15)壓力傳感模塊,可檢測氣壓,重壓等外力壓力信號。
16)紅外對射周界防范模塊,檢測直線人體感應穿越信號。
17)電氣控制仿真軟件需提供計算機軟件著作權證書
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心,能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
3、智能書架管理系統
物聯網智能書架管理系統包含了一個RFID智能貨架,它由RFID高頻讀寫器、天線多路器和若干平板天線構成,書架內嵌的平板天線采用水平方式放置,平放于每層書架的底部,每層書架放置一組數碼管輸出,用于顯示當前該層書架的數量。將基礎實驗中使用的每個設備當作書籍,在其底部貼上電子標簽(寫入貨品信息),平放于書架的天線上,保證能夠讀取到貨品信息。使用時要領用和歸還。無線傳輸庫管信息,通過RFID高頻讀寫器讀寫圖書惑貨物進出入管理,及數量,及時在對應的一組電子顯示屏上顯圖書數,借出或出庫信息等。
4、智能家居生態園藝管理系統
1)采用無線傳感網絡技術,可定時采集空氣溫度、空氣濕度、CO2濃度、光照強度,土壤溫度和水分等,來獲得作物生長的最佳條件,通過自動調節溫室環境、實現溫室集約化、網絡化遠程管理。
2)利用ZigBee協調器,通過傳感控制節點將環境監測數據傳輸?shù)椒?wù)器,并以圖表方式顯示給用戶,當監測數據出現異常時,可利用軟件網絡實現對溫室設備(溫、光、氣、水等)的自動控制,也可以通過Internet網絡遠程監測環境信息和設備運行狀態等。
3)溫濕度傳感器模塊 采集溫室環境的空氣溫度與濕度
4)光敏傳感器模塊 采集溫室環境的光照強度
5)CO2傳感器模塊 監測溫室環境空氣中的CO2濃度
6)加熱器 提供真實溫室大棚內環境加溫,實現溫室恒溫控制。
7)直流電機 模擬溫室大棚內風機/換氣設備
8)繼電器輸出(燈) 模擬溫室大棚內補光燈
9)電磁閥水閥 模擬開閘放水,實現對土壤微噴灌溉
10)ZigBee協調器 組建ZigBee無線網絡,將傳感控制節點采集的數據傳輸?shù)椒?wù)器進行處理。
11)ZigBee傳感控制節點 利用ZigBee協調器,通過傳感控制節點采集多種傳感數據,并進行輸出控制。
12)無線調光模塊,通過光敏傳感過通節點模塊進行遠程無線改變實時照度。
13)自動萬向噴灌器,實現土壤全方位進衍灌溉的模擬。
5、產品組件參數
1)溫濕度傳感器主要參數
輸入電壓:DC 5V測量范圍,溫度:-40℃~120℃,濕度:0~100%RH,測量精度溫度:±0.5℃,濕度:±4.5%RH
2)光敏傳感器主要參數
輸入電壓:DC 5V,測量范圍:0~200000LUX,測量精度:±20LUX
3)煙霧傳感器主要參數
輸入電壓:DC 5V,測量范圍:0~2000PPM,測量精度:±50PPM
4)可燃?xì)怏w傳感器主要參數
輸入電壓 DC 5V,測量范圍 0~2000PPM,測量精度 ±50PPM
5)紅外人體傳感器主要參數
輸入電壓 DC 5V,工作波長 6~14μm,靈敏度 3300W/V,輸出信號 >2.2V
6)攝像頭主要參數
接口類型 USB 2.0,分辨率 800X600,最大幀頻 30FPS,對焦范圍 >6mm,視場 >50mm,曝光控制 自動(在范圍22000:1內),系統支持 Windows 7,Windows Vista,Windows XP
7)直流電機主要參數
輸入電壓 DC 5V,額定轉速 7000 rpm,預計壽命 25°C時預計壽命40000小時,最大風量 9.0 m³/h,噪音指標 <31.0 dbA
工作溫度 -10℃~60℃
8)步進電機主要參數
輸入電壓 DC 5V,步進角度 5.625 x 1/64,減速比 1/64,噪音指標 <35.0 dbA,牽入轉矩 300gfcm,摩擦轉矩 600~1200gfcm,數碼管主要參數,輸入電壓 DC 5V,數碼管顯示位數 2位,顯示數值范圍 0~99
9)LED主要參數
輸入電壓 DC 5V,LED燈數量 4個紅色LED,預計壽命 30000~50000小時
10)求助按鍵主要參數
輸入電壓 DC 5V,預計壽命 100,000次,反應時間 <100ms,工作溫度 -30℃~70℃
11)繼電器主要參數
觸點形式 一開一閉,線圈電壓 DC 5V,觸電電壓 DC 12V,線圈功率 0.36W,吸合電流 70mA,釋放電流 0mA,觸點電流 <10A,預計壽命 100,000次
12)RFID貨架讀寫設備主要參數
產品尺寸 讀寫器180X140X38mm(不含天線及固定部分),天線多路器70X60X22mm(不含天線及固定部分),平板天線70X70X10mm(不含天線及固定部分),輸入電壓 DC 12V,支持天線數 標配12個,最大16個,天線切換時間 1S,支持標準 ISO14443A,ISO15693,讀卡距離 0-7cm,讀卡時間 1-2ms,工作頻率 13.56MHz,支持接口 RJ45,RS232,工作溫度 -20℃~60℃
二)智能家居樣板操作間
1、整套設備采用鋼結構及鋁合金型材承重支架,組成半封閉實訓環境;模擬真實家居環境。
2、鈑金采用1.5加厚型鋼板,數控沖銑網孔、便于學生組裝設備及布線實習;
3、實訓工位整體色調一致、整個系統采用烤漆工藝,確保產品不易生銹、易維護和保養;
4、模塊化設計,標準連接件,積木式架構,可隨意組裝成各種結構,便于維護、拆卸和運輸。
5、樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法;側面靠下裝有活動桌面,必須采用前置式固定法,牢固可靠,保證安全;
6、樣板間上固定線槽,線槽內布置實訓專用的電源線;支持每一個實訓所用部件的供電;
7、溫濕度傳感器:采用 CMOS 過程微加工專利技術,確保產品具有極高的可靠性和出色的長期穩定性。該傳感器由電容式聚合體測濕組件和 能隙式測溫組件組成,并與 A/D 轉換器以及數字接口在單晶片中無縫結合,使得該產品具有功耗低、反應快、抗干擾能力強等優點。
8、煙霧探測器:一種半導體氣體感測器,它用來偵測生物性的揮發性氣體,它的電阻值隨著大氣所含的氣體的增加而減少,這種電阻的減少現象,便是用來偵測氣體的電氣輸出信號。
9、安裝配套實訓部件:換氣扇 1個、旋轉式警示燈(不帶蜂鳴器)1個、節能燈 2個、梯子 1個、萬用表測量表 1只、32英寸LED液晶電視 1臺、掛壁式空調 1臺、電動窗簾 1套、平板電腦 1個、DVD、無線攝像機、掛式音響
10、智能開關,智能插座,吸頂燈、智能監控等。’
三)智能網關
1、控制主機:
主機尺寸:205x 150 x 30 (mm)
外形顏色:黑色(帶藍色呼吸燈)
電壓:DC9V
功率:0.5W
重量:1200g
環境:溫度:-20℃-+60℃;濕度:10%-95%
外置315M、GSM天線,標準以太網接口
SIM卡接口、RS232串行通信接口無線載波頻率:ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz
擁有800路發射通道
GSM蜂窩頻率:GSM 850/900/1800/1900M/
四)環境監測套件
1、ZigBee協調器
1)支持通過JTAG接口進行嵌入式程序的寫入、調試。
2)Zigbee協調器支持RS232
3)射頻芯片:TI CC2430
4)Flash容量:128KB
5)工作頻率:2.4GHz-2.4835GHz
6)傳輸速率:250 kbps
7)通訊協議標準:IEEE 802.15.4
8)傳輸距離:室內30m,室外100m
9)數據通訊接口:RS232
10)天線接口:2.4G SMA天線
11)工作電壓:電池DC 3.3V;外部電源適配器DC 6V-12V,典型5V
12)工作電流:<120mA
13)供電方式:外部電源適配器/JTAG接口
14)溫度:-20℃~+70℃
15)工作濕度:5%RH~90%RH
2、Zigbee傳感控制節點
1)每個Zigbee傳感控制節點能夠同時支持下列傳感器和執行器件:LED燈接口,溫濕度傳感器,氣體傳感器,人體感應,干簧管,直流電機,繼電器,步進電機,數碼管同時工作
2)射頻芯片:TI CC2430
3)支持通過JTAG接口進行嵌入式程序的寫入、調試。
4)Flash容量:128KB
5)工作頻率:2.4GHz-2.4835GHz
6)傳輸速率:250 kbps
7)通訊協議標準:IEEE 802.15.4
8)傳輸距離:室內30m,室外100m
9)天線接口:2.4G SMA天線
10)工作電壓:電池DC 5V;典型5V
11)工作電流:<3A
12)供電方式: 4種供電模式。
①、3v直流干電池現場供電;
②、通過仿真下載器供電;
③、外接DC5V電源供電;
④、通過主板數據接線通過電腦供電等方式;
13)工作溫度:-20℃~+70℃
14)工作濕度:5%RH~90%RH
五)智能家居套件序號
1、Zigbee協調器
1)支持通過JTAG接口進行嵌入式程序的寫入、調試。
通訊接口:Zigbee協調器支持USB通訊,選RJ45接口
射頻芯片:TI CC2530
Flash容量:256KB
工作頻率:2.4GHz-2.4835GHz
傳輸速率:250 kbps
通訊協議標準:IEEE 802.15.4,Zigbee 2007Pro
傳輸距離:室內50m,室外100m
天線接口:板載天線
2)工作電壓:電池DC 3.7V;外部電源適配器DC 5V ,板載電池充電。
工作電流:<40mA
供電方式:外部電源適配器/JTAG接口
溫度:-20℃~+70℃
工作濕度:5%RH~90%RH
鍵盤接口:五向鍵
顯示接口:128X64 LCD顯示屏
2、Zigbee傳感控制節點
1)支持通過JTAG接口進行嵌入式程序的寫入、調試。
通訊接口:支持USB通訊 、TTL UART通訊
射頻芯片:TI CC2530
Flash容量:256KB
工作頻率:2.4GHz-2.4835GHz
傳輸速率:250 kbps
通訊協議標準:IEEE 802.15.4 ,Zigbee 2007Pro
傳輸距離:室內50m,室外100m
天線接口:板載天線
2)工作電壓:電池DC 3.7V;外部電源適配器DC 5V ,板載電池充電
工作電流:<40mA
供電方式:外部電源適配器/JTAG接口
溫度:-20℃~+70℃
工作濕度:5%RH~90%RH
3、其它配件
1)傳感控制節點外殼
2)無線路由54M
3)節點繼電器板
4)節點繼電器板外殼
5)電壓繼電器板
6)電壓繼電器板外殼
7)紅外學習模塊
8)紅外學習模塊外殼
智能家居管理系統軟件(正版軟件,投標文件中提供著作權證書)
1、具有集中管理、設備增加、無線對碼、情景配置,區域功能分配,遠程無線管理,無線監控、網絡配置等,
2、系統內建網接口,適用WIFI、GPS、局域網、寬帶、等
3、具用強大的數據同步功能
4、基于GSM無線監控
5、無線控制有效范圍廣

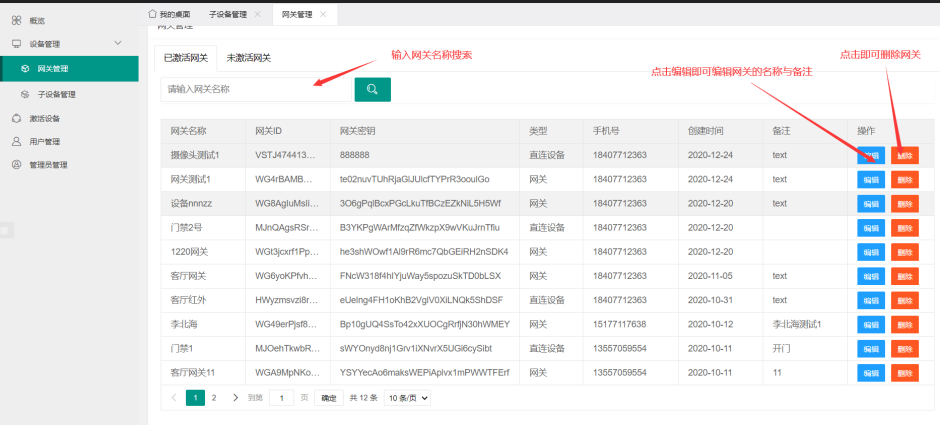

網關管理

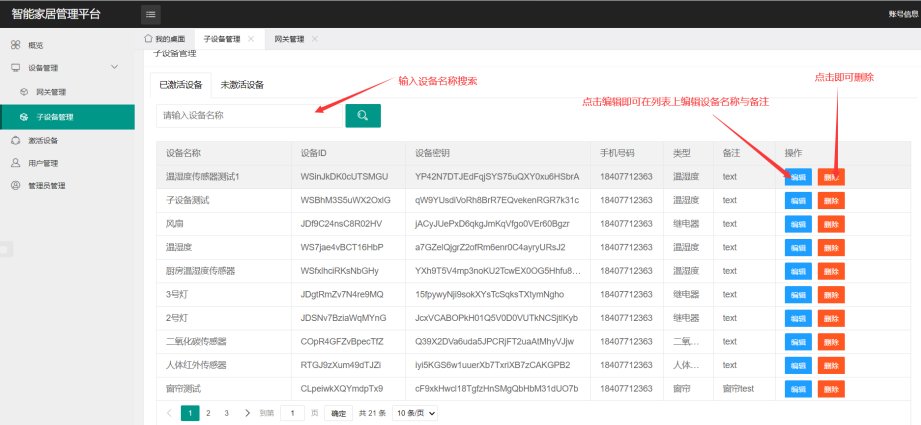

子設備管理
激活設備
生成網關標識

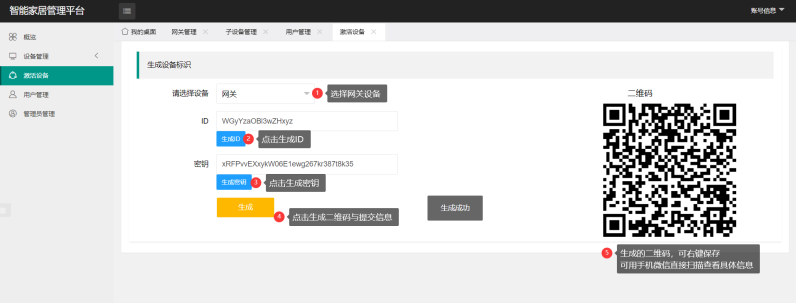

生成攝像頭網關標識

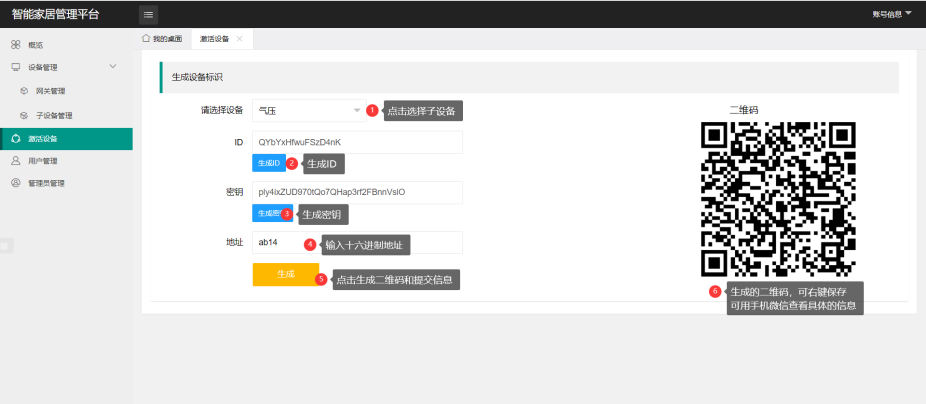

生成子設備標識(看圖)

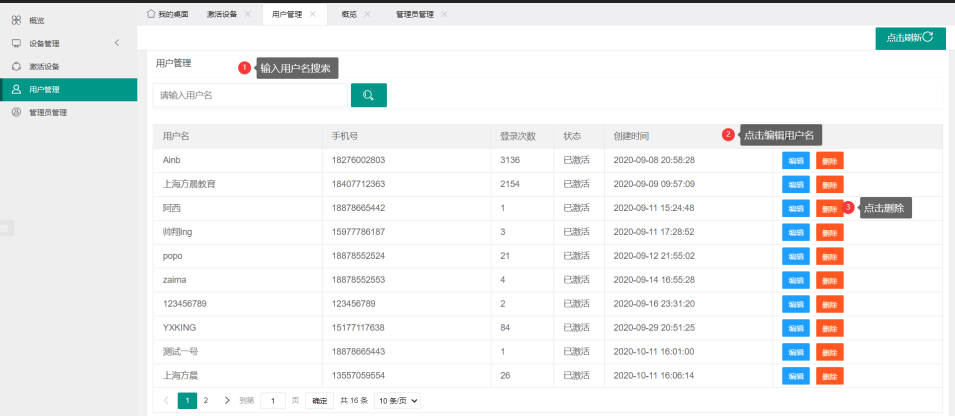

用戶管理(看圖)

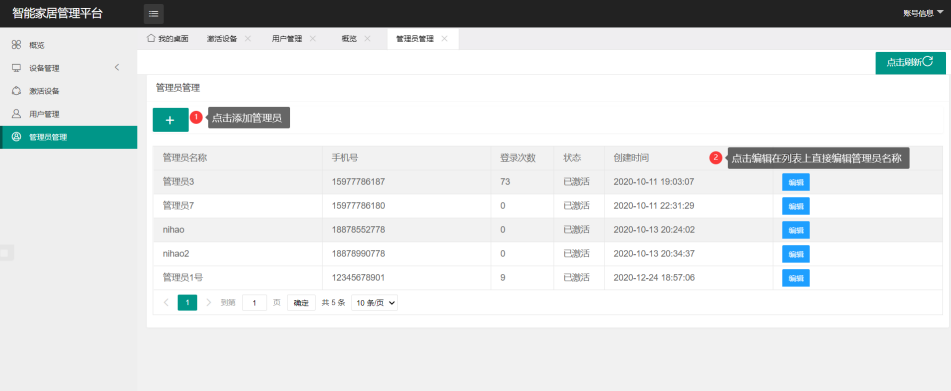

管理員管理
