一、系統概述
噴淋滅火系統實訓裝置依據《自動噴水滅火系統設計規范》相關標準設計該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

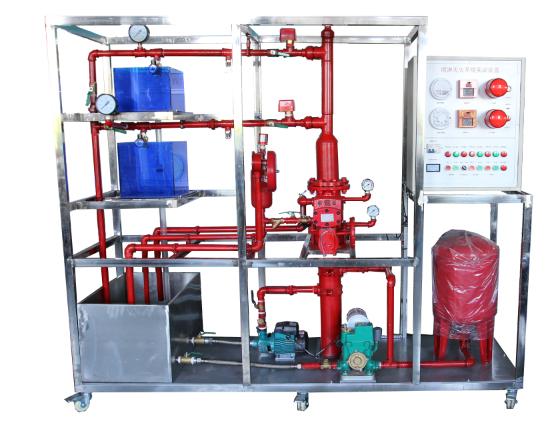

二、自動噴淋滅火系統實訓裝置組成
自動噴淋滅火系統實訓裝置全部元器件均采用標準工程件，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
三、實訓功能
自動噴淋滅火系統實訓裝置能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
四、系統技術指標
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜1500W
3.外型尺寸：2400×1000×2260cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
五、自動噴淋滅火系統實訓裝置實訓項目
1.控制臺及自動噴水滅火系統原理的認識實驗
2.火警狀態下自動啟動噴水滅火系統的模擬
3.火警狀態下手動啟動噴水滅火系統的模擬
4.四種類型噴頭的噴水實驗
5.未端試水裝置的實驗
6.排氣閥的認識實驗
7.自動噴水滅火系統與報警主機的聯網實驗
8.自動噴水滅火系統的連接與噴頭的安裝
9.自動噴水滅火系統故障的設置與排除
10.按線路圖將各部分連線
11.設計并安裝一個簡易應用系統
12.全真滅火及噴頭性能測試的擴展實驗
六、具體組成
1、SFZ-100報警閥：
報警閥一套，選用的是工程上使用的主流產品，裝有延時器、水力警鈴、壓力繼電器、排水閥，試驗閥和進出水壓力表的報警閥。
2、SXFD100信號閥：
信號閥二套，選用的是工程上使用的主流產品。
3、DW25自動排氣閥：
自動排氣閥一套，選用的是工程上使用的主流產品。
4、ZSTP-15/68各種噴淋頭：
各種噴淋一套，要求不少于五種噴淋頭且是工程上使用的主流產品。
5、HS-580消防水箱和高位水箱
消防水箱和高位水箱一套，裝有全部接口且是工程上使用的主流產品。
6、HS-581消防泵
消防泵一套，選用的是工程上使用的主流產品。
7、HS-50水系統管路套件
水系統管路套件一套，選用的是優質國標管材和各種接口。所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。
8、HS-60自動控制套件
自動控制套件一套，選用的是優質國標元器件，能完全滿足噴淋系統的全部控制要求，所選用套件均滿足國家規范標準并為實際工程中采用的主流產品。
七、實訓裝置配置
