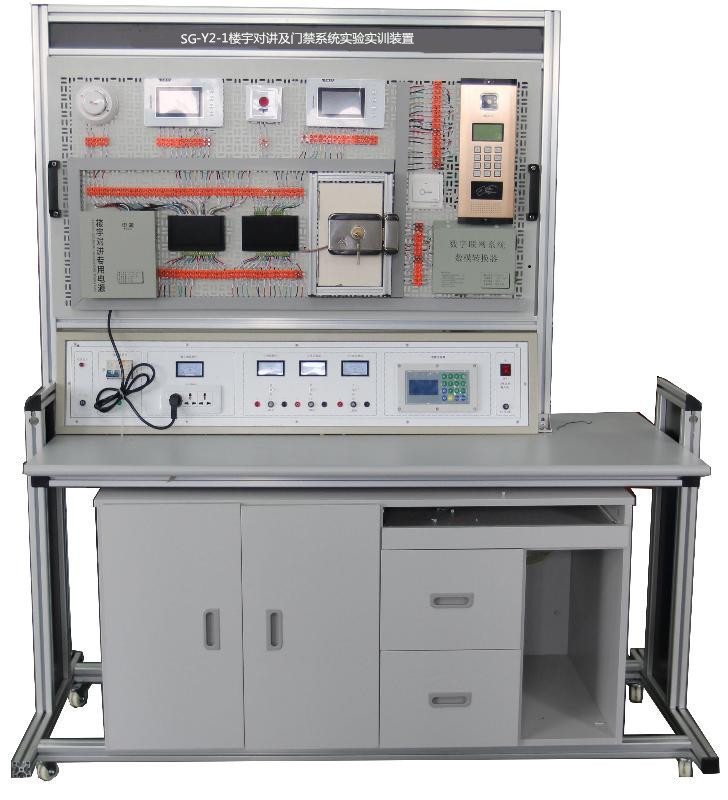

一、樓宇對講及門禁系統實驗實訓裝置參數:
1、裝置組成:
樓宇對講實訓系統采用開放式和拆裝式結構設計,采用鋁合金型材+網孔板結構,桌面為高級防火防水板,耐磨高密度板,結構堅固,配有常用電源控制柜,能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有設備備柜,用于放置工具、存放資料等,實訓桌還設有四個萬向輪和四個固定調節機構,便于移運和固定,有利于實訓室布局。本系統控制部分全部采用實物,控制對象采用防真門模型,整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、電腦中心軟件系統等組成
2、系統實訓功能:
能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接,電控鎖、靈性鎖的工作原理及安裝調試,樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓,并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
二、樓宇對講及門禁系統實驗實訓裝置技術指標:
1.工作電壓:?jiǎn)蜗嗳€220V±5% 50Hz
2.整機容量:<300W
3.外型尺寸:160×70×180cm3
4.安全保護:具有漏電自動保護裝置
5.故障設置:具有故障設置系統
三、主要設備配置參數:
1、彩色可視數碼ID刷卡主機:
對講主機一套,選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心,還要具備下述功能和特點:
主機外殼采用不銹鋼材料。
整體結構和內部結構設計合理,便于安裝和維修。
主機板采用雙面印刷電路板,鍵盤與主機板一體化,主機板和其他部分連接采用接插件,便于安裝和維修。
分機和主機呼叫號碼采用彈性編碼模式,以適應各種不同結構的應用。
主機開鎖密碼由管理中心隨意更改。
電源供應器為不間斷直流穩壓電源,當停電時電源供應器自動切換為蓄電池供電,設有蓄電池過充電和過放電和限流保護電路。
采取雙組電源供電技術,即視頻部分獨立供電,提高視頻部分的抗干擾性能。
采用視頻放大器和分配器,使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸,確保圖像質量。
系統采用模塊化設計,可視分機與非可視分機可兼容于同一個系統。
可視分機設有4防區報警控制器,報警器控制功能強,使用方便。
管理中心可連接個人電腦,使用TRONIC®20009000智能小區管理系統軟件。
可視對講:主機呼叫分機實現可視對講。
遙控開鎖:分機和管理中心機可遙控開鎖。
密碼開鎖:由管理員隨意修改開鎖密碼。
管理中心呼叫/監視:管理中心可呼叫/監視主機,也可呼叫分機。
分機呼叫/緊急報警:分機可向管理中心呼叫/緊急報警。
監視:分機監視主機。
安防聯網:分機內置的報警控制器所連接的探測器被觸發后,自動向管理中心報警,分機連接的警號也發出報警聲。
多性質防區:分機內置4防區,4個防區的性質分別為:①延時防區 ②24小時防區。
分機報警密碼撤布防及修改功能。
環境溫度:-20~+55℃
相對濕度:45%~95%
大氣壓力:86~106Kpa
分機使用環境:
環境溫度:-10~+55℃
相對濕度:45%~95%
大氣壓力:86~106Kpa
外殼防護等級:
主機:IP33
分機:IP30
音頻特性:
諧波失真:≤5%
應答通道信噪比:≥35dB
主呼通道信噪比:≥40dB
應答通道音頻輸出不失真功率≥100mW
主呼通道音頻輸出不失真功率≥5mW
振鈴聲壓:≥70dB
視頻特性:
攝像頭:1/3”黑白廣角CCD,內置紅外LED照明,解析度>380TVL最低照度<0.1LUX。
黑白顯示器:4”扁平CRT,解析度>450TVL。
電源供應器:
輸入:交流220V±10%
輸出:直流12V±10%(非電池供電時)
電瓶:免維護蓄電池,一個12V7Ah。
分機內置報警控制器:4防區。
報警器主要參數:
四個防區
四個防區性質:24小時防區,延時防區
延時防區延時時間:30秒
密碼撤布防功能,密碼可修改。
其他參數:
配線方式:管理中心到主機為(2+2)總線+1根視頻線,主機至層間分配器為8總線,主機至視頻放大器、分配器為1視頻線,可視電源至視頻放大器、分配器、用戶分機為2+2電源線,層間分配器至用戶分機為5線,視頻分配器至用戶分機為1視頻線。
開鎖功能:分機開鎖、主機密碼開鎖、管理中心開鎖
管理中心帶載能力:最多99主機
主機帶載能力:最多256個層間分配器。(可根據用戶要求進行擴展)
層間分配器帶載能力: 2、4、8個分機。
2、聯網轉換器:
聯網板一套,選用的是工程上使用的主流產品。
3、門禁專用電源:
可視電源一套,選用的是工程上使用的主流產品。
4、彩色高清4.3寸室內分機 (帶2防區):
可視戶機帶安防2套,選用的是工程上使用的主流產品。
5、彩色高清4.3寸室內分機 (帶8防區)
對講戶機二套,選用的是工程上使用的主流產品。
6、層間分配器
層間分配器一套,選用的是工程上使用的主流產品。
7、網絡控制器
網絡控制器一套,選用的是工程上使用的主流產品。
8、NTS-SM9000電腦中心軟件
電腦中心軟件一套,選用的是工程上使用的主流產品。
9、DJ2CR電控鎖
電控鎖一套,選用的是工程上使用的主流產品,并要配立體模型門。
10、SCK-01出門按鈕
出門按鈕1只,選用的是工程上使用的主流產品。
11、系統技術參數:
1)輸入電源:AC220V±15%,50Hz
2)環境溫度:-20℃~+45℃
3)裝置容量:<1kVA
4)安全保護:具有漏電自動保護裝置
5)具體能夠?qū)嵱?xùn)以下內容:
6)樓宇對講門禁系統使用情形模擬
7)可視分機的安裝連接與使用
8)非可視分機的安裝連接與使用
9)單元門口機的安裝連接與使用
10)管理中心機的安裝連接與使用
11)適配器的安裝連接與使用
12)系統電源和主機電源的安裝連接與使用
13)煤氣探測器、門磁、緊急按鈕的安裝與使用
14)電控鎖的安裝與連接
15)按線路圖將各部分連線
16)上位機軟件的安裝與使用
17)ID卡門禁
18)室內安防
19)管理中心機的干預
20)系統故障的判斷與處理
21)系統開放,接線靈活
22)功能:可視對講與非可視對講混裝,并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能,具有與小區管理中心互聯的功能,可實現小區的聯網管理實訓。
四、可以做的實訓項目:
1.門口機安裝操作
2.可視分機安裝操作
3.非視分機安裝操作
4.電腦管理中心軟件操作
5.各類探頭的安裝調試操作
6.按接線圖系統接線操作
7.系統調試操作
8.分機設置號碼操作
9.門口機呼叫分機操作
10.分機呼叫管理機操作
11.門口機與管理機間操作
12.軟件報警處理設置操作
13.線路及設備故障的判斷與處理
14.設計并安裝一個簡易應用系統
五、樓宇對講及門禁系統實驗實訓裝置設備配置單:
