一、變頻恒壓供水技能實驗?zāi)Ｐ吞攸c(diǎn)

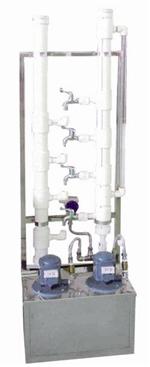

SG-X62變頻恒壓供水技能實驗?zāi)Ｐ?/span>是隨變頻調速技術日益成熟和完善，人們節能意識不斷增強的形勢下，由本公司精心研制開發生產的設備。該模型可模擬住宅小區、高層建筑的生活及消防供水系統。模型主要由變頻調速水泵、壓力變送器、蓄水池、水龍頭等設備構成，能夠完成常規的電機變頻調速、靜態壓力定值控制、動態變頻恒壓供水等實訓項目。
它可廣泛應用于本公司生產的配有變頻器實驗掛箱或配有變頻器、PLC、繼電接觸器實訓掛箱的實訓裝置中。
變頻器模塊：
采用三菱D720S高性能變頻器，三相輸出，輸出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有線性V/F控制、平方V/F，可編程多點設定v/f控制，磁通電流控制（FCC）等多種控制模式。集成數字量輸入3個，模擬量輸入1個，模擬量輸出1個，繼電器輸出1個；具有過電壓、欠電壓保護，變頻器、電機過溫保護，接地故障保護，短路保護等保護功能。
二、變頻恒壓供水技能實驗?zāi)Ｐ图夹g(shù)參數
1、工作電源：三相四線制AC380V±10%/50Hz；
2、工作環境：溫度+3℃-+45℃；相對濕度<85%(25℃)；海拔<4000m；
3、變頻范圍：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、壓力控制范圍：低壓控制4-12kPa；高壓控制10-35kPa。
