數字電視實驗系統基本功能

時間:2023-10-03 11:02:24

數字電視實驗系統基本功能

一.實驗準備
1.熟悉數字電視實驗系統的基本構成。
2.結合教材了解其基本功能。
3.實驗所需要儀器:
(1)  數字電視實驗箱
(2)  DVB-C QAM調制器
(3)  AS305E彩色電視模擬信號源
(4)  4IN1 MPEG-2編碼器(包含復用器功能)
(5)  DVD播放器(選配)
(6)  計算機(選配)
(7)  USB傳輸流適配器(選配)
(8)  60MHz雙蹤示波器
二.實驗?zāi)康?/strong>
1.熟悉數字電視實驗系統的工作原理。
2.熟悉數字電視實驗系統各個接口的原理,以及連接方式。
3.觀察彩色電視信號輸入輸出端的波形。
4.了解LCD顯示和CVBS,SVIDEO,Y/PB/PR顯示格式的不同。

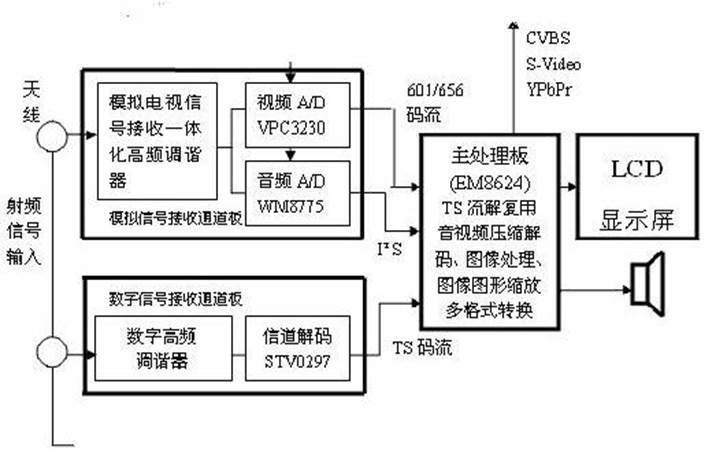

三.系統總體功能圖
1. 數字電視實驗系統主要包括以下5個模塊:
l  模塊A:主處理板(用以TS流的解復用,以及對ITU601/656信號的壓縮以及編碼)
l  模塊B: 模擬A/D變換處理板(接收模擬RF,CVBS,SVIDEO,Y/Cr/Cb,AUDIO-in信號,并做A/D變換,輸出ITU601/656視頻信號以及I2S的聲音數據)
l  模塊C:數字高頻調諧器(用以接收MPEG-2的TS流信號)
l  模塊D:測試點
l  模塊E:鍵盤控制
l  功能按鍵:F鍵可切換模擬射頻與數字射頻接收的節目欄。
              F2鍵:按一次F2鍵可切換至外接監視器輸出(CVBS,S-VIDEO),再按一次可切換至Y/Pb/Pr輸出,按第三次切換回LCD顯示; VGA顯示可直接連接,無需切換。
文本框: 模擬及數字集中電視信號源文本框: 音視頻信號文本框: 鍵盤文本框: 示波器文本框: 監視器文本框: 掃頻儀
圖1-1
四.實驗原理
1. 本實驗包含5種輸入方式,4種輸出方式。
輸入方式:模擬RF,CVBS,S-VIDEO,Y/CR/CB,數字RF(TS)。
輸出方式:CVBS,S-VIDEO,Y/PB/PR,VGA, LVDS(低壓差分?jǐn)?shù)字信號直接輸出到LCD顯示器)。
五.實驗步驟

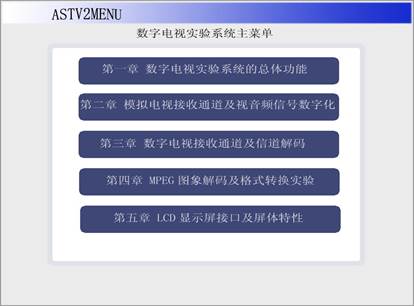

1. 開啟“數字電視實驗系統軟件”平臺的電源,約10S左右后將在LCD顯示屏上出現“歡迎”界面——“歡迎使用DBTV-2數字電視實驗系統”。按鍵盤控制器上的OK鍵按鈕后,便進入主菜單,如圖1-3所示。然后用↑或↓鍵選擇你要做的實驗。本節選擇〔第一章 數字電視實驗系統總體功能〕,單擊選中,即進入主菜單,如圖1-4所示。再按OK鍵,進入信號選擇菜單。

圖1-3

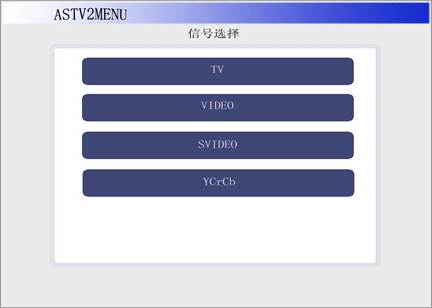

2. 進入信號選擇菜單,如圖1-4.
l  TV:進入TV欄,我們可以接收到模擬射頻電視信號(模塊B的模擬高頻調諧器接收)以及數字射頻的TS流信號(模塊C的數字高頻調諧器接收)
l  VIDEO:進入VIDEO欄,我們可以接收復合視頻信號(模塊B的CVBS輸入口接收)
l  S-VIDEO:進入S-VIDEO欄,我們可以接收Y,C分量信號(模塊B的S-VIDEO輸入口接收)
l  YCrCb:進入YCrCb欄,我們可以接收Y,CR,CB的信號(模塊B的YCrCb輸入口接收)





圖1-4
3. 首先, 選擇電視集中信號源S305E輸出彩條復合視頻信號(或者DVD播放影音)作為信源,進入MPEG-2編碼器,然后通過QAM調制器形成數字射頻信號,它和模擬射頻信號經過混合器后,再經分配網絡送至數字電視實驗系統中模塊C的數字高頻調諧器。

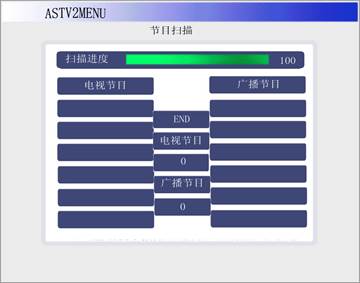

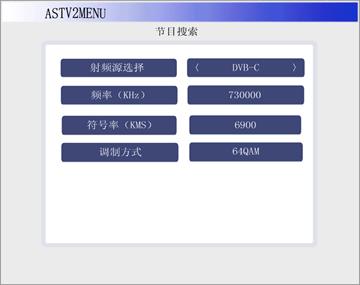

4. 數字電視射頻接收信號(MPEG-2 TS流)播放:首先選擇TV欄,按OK鍵進入下一級菜單,如圖1-5,按鍵盤控制器上的←或→鍵可在射頻源選擇欄上選擇DVB-C(數字射頻)或者ATV(模擬射頻).首先我們選擇DVB-C.然后我們把頻率、符號率、調制方式的參數設置成與QAM調制器一致.確認正確后按下OK鍵.此時系統進入節目掃描菜單,如圖1-6當掃描進度條掃描到“100”時,再按OK鍵,則可以進入播放界面,選擇播放的節目,按OK播放.此時觀看LCD屏上所播放的影象。
   要求:a. 改變QAM調制器頻率: 500MHz,300MHz,100MHz,
        觀察數字高頻調諧器接收情況。
       b. 改變QAM調制器符號率:6900KMS,6500KMS,6000KMS,
            觀察數字高頻調諧器接收情況。
         c. 改變QAM調制器的調制方式:16QAM,32QAM,64QAM,128QAM,256QAM,
        觀察數字高頻調諧器接收情況。


                 圖1-5                                      圖1-6
5. 返回圖1-4界面, 電視集中信號源S305E輸出彩條射頻信號。
6. 模擬電視射頻信號接收播放:如圖1-4界面中選擇TV欄,進入圖1-5界面,此時在射頻源選擇欄中選擇ATV項(默認為DVB-C),進入模擬射頻信號接收界面,此時出現“電視標準”和“頻道號”2個可選的選項,電視標準PAL_DK,PAL_BG,PAL_I,NTSC_M,頻道號:1~57。
按照模擬電視信號源上的電視標準和頻道號,調整實驗系統上這兩個參數,使其相同,然后按OK鍵,進入掃描界面,掃描完成后按OK鍵進入播放界面,按F鍵,此時在節目欄中可找到接收的模擬射頻節目,按OK鍵可播放。
實驗要求:改變?nèi)缦聟?shù)
a.改變S305E電視標準:PAL_BG,PAL_I,NTSC_M;
b.改變S305E頻道號:  10,16,30;
c.改變S305E輸出信號:COLOURBAR,GRAY等。
7. CVBS輸入信號播放
8. S-VIDEO輸入信號播放
9. YCRCB輸入信號播放
10. 按F2鍵切換至外接監視器,按一次F2鍵可切換至CVBS、S-VIDEO輸出,再按一次可切換至Y/Pb/Pr輸出,按第三次切換回LCD顯示;VGA輸出可直接連接,無需切換。
11. 模塊D測試點波形: 4TP1.1(CVBS);
4TP1.2(S-VIDEO-Y);
4TP2.2(S-VIDEO-C);
4TP1.3(Pb),4TP1.4(Y),4TP2.3(Pr)。
六.實驗報告以及要求
1. 掌握數字電視實驗系統個接口的連接播放以及設置。
2. 詳細說明數字高頻調諧器接收與模擬高頻調諧器接收的信號的區別。
3. 了解數字電視實驗系統幾大模塊的基本功能。
4. 說明LVDS與CVBS輸出信號的格式區別。
5. 記錄測試點波形。
補充實驗波形截圖: S305E送彩條信號到實驗箱中實驗結果

4TP1.1(CVBS輸出)       4TP1.2(S-VIDEO輸出Y信號)   4TP2.2(S-VIDEO輸出C信號)


4TP1.4(YPbPr輸出Y信號)   4TP1.3(YPbPr輸出Pb信號)   4TP1.5(YPbPr輸出Pr信號)
