雙重聯鎖的三相異步電動機正反轉控制線路

時間:2023-10-10 09:51:24

雙重聯鎖的三相異步電動機正反轉控制線路
一、操作所需電器元件明細
代 號 名     稱 型    號 規       數量 備   注
QF 低壓斷路器 DZ108-20/10 0.63-1A 1
FU 直插式保險座 RT14-20/2A 配熔體3A 3
KM1
KM2
交流接觸器 CJX2-1210 線圈AC380V 2
FR 熱繼電器   整定0.63 1
SB1
SB2
SB3
按鈕開關     3 SB2、SB1用綠色 SB3紅色
XT 接線端子排     10位
M 三相鼠籠式
異步電動機
WDJ24(廠編) UN380V(Y) 1


二、電路圖

圖5C(a
該控制線路集中了按鈕聯鎖和接觸器聯鎖的優點,故具有操作方便和安全可靠等優點,為電力拖動設備中所常用。

三、安裝與接線

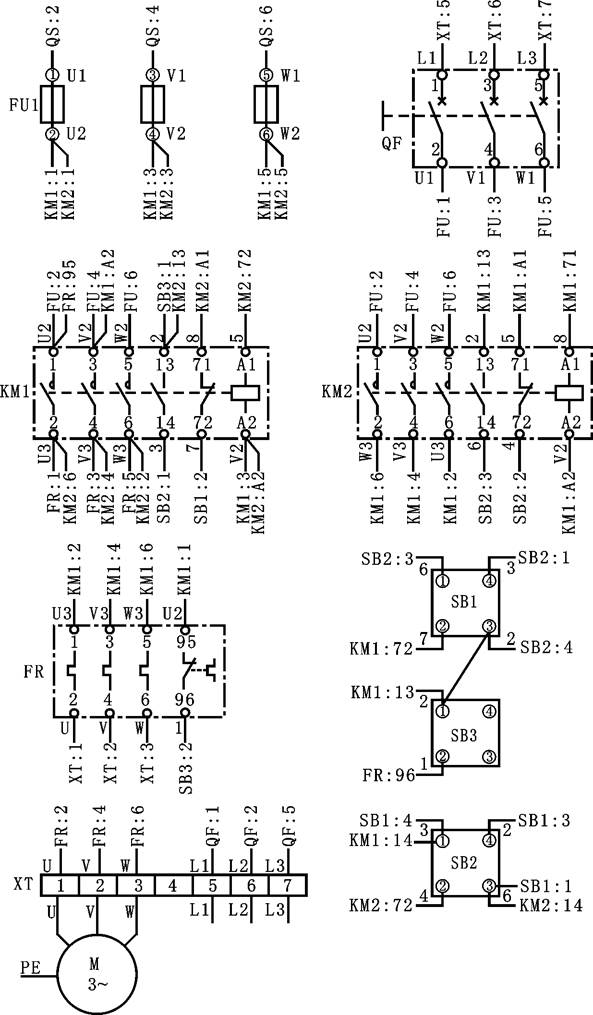

圖5C(b
按布置圖器件的位置,在WD-21、WD-22掛板上選擇QF、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。圖5C(b)為用中斷線表示的單元接線圖,每個器件端子處接的線號及端子之間的連線圖上已明確示出。對接線和查線帶來很大方便。安裝與接線后,應符合第二章的要求。

四、檢測與調試
1、經檢查接線牢固、無誤后,按下SB1(或SB2),電機應正轉(或反轉);按下SB3電機應停轉;
2、按下SB1,電機應正轉;松開SB1,再按下SB2,電機應從正轉狀態變?yōu)榉崔D(zhuǎn)狀態。
3、按下SB2,電機應反轉;松開SB2,再按下SB1,電機應從反轉狀態變?yōu)檎D(zhuǎn)狀態。
4、若控制線路不能正常工作,則應分析排除故障后才能重新操作。

五、思考題
為什么要采用雙重聯鎖?如果單采用按鈕或接觸器聯鎖,可能會有什么意外事故發生。

上海朔光科教設備有限公司專業從事教學設備,教學儀器,化工原理實驗裝置,流體力實驗裝置,熱工實訓裝置,環境工程實驗裝置,PLC控制液壓氣動實驗室設備,電工電子實驗室設備的綜合性企業。銷售熱線:021-56355661, 聯系手機:15901901049
