三相鼠籠式異步電動機的降壓起動控制線路

時間:2023-10-18 10:20:36

三相鼠籠式異步電動機的降壓起動控制線路
   一、實訓目的
    1、通過對三相異步電動機降壓起動的接線,進一步掌握降壓起動在機床控制中的應用。
    2、了解不同降壓起動控制方式時電流和起動轉矩的差別。
    3、掌握在各種不同場合下應用何種起動方式。
   二、選用組件
    1、實訓設備
序 號 型  號 名           稱 數 量
1 DQ10 三相鼠籠異步電動機(△/220V) 1臺
2 GDQ39-1 繼電接觸控制組件(一) 1件
3 GDQ39-3 繼電接觸控制組件(三) 1件
4 GDQ25 交流參數表 1件
5 DQ26 三相可調電阻箱 1件

      2、屏上掛件排列順序
     DQ26、GDQ39-1、GDQ39-3、GDQ25
三、實訓內容
    1、手動接觸器控制串電阻降壓起動控制線路
把三相可調電壓調至線電壓220V,按下屏上“停止”按鈕。按圖5-17接線。圖中SB1、SB2、SB3、KM1、KM2、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件,RDQ26上三組180Ω電阻,安培表用GDQ25上指針交流電流表,電機M選用DQ10(△/220V)。
(1)交流電流表選擇1A檔,按下屏上“啟動”按鈕,接通220V交流電源。
(2)按下SB1,觀察并記錄電動機串電阻起動運行情況、安培表讀數。
(3)再按下SB2,觀察并記錄電動機全壓運行情況、安培表讀數。
(4)按下SB3使電機停止后,交流電流表選擇3A檔,按住SB2不放,再同時按SB1,觀察并記錄全壓起動時電動機和接觸器運行情況、安培表讀數。
(5)試比較瞬間I串電阻/I直接= _____________,試分析差異原因。




圖5-17 手動接觸器控制串電阻降壓起動控制線路

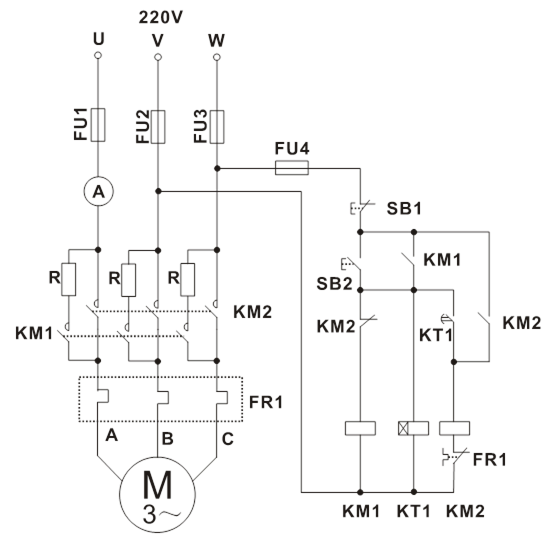

2、時間繼電器控制串電阻降壓起動控制線路:
關斷電源后,按圖5-18接線。圖中SB1、SB2、KM1、KM2、FU1、FU2、FU3、FU4為掛件GDQ39-1上器件,KT1為掛件GDQ39-3上器件,將其設定為6S,RDQ26上三組180Ω電阻,安培表用GDQ25上指針交流電流表1A檔,電機M選用DQ10(△220V)。
(1)按下屏上“啟動”按鈕,接通220V交流電源。
(2)按下SB2,觀察并記錄電動機串電阻起動時各接觸器吸合情況、電動機運行狀態、安培表讀數。
(3)同時時間繼電器KT1吸合,延時一段時間后,電動機全壓運行時各接觸器吸合情況、電動機運行狀態、安培表讀數。



圖5-18  時間繼電器控制串電阻降壓起動控制線路

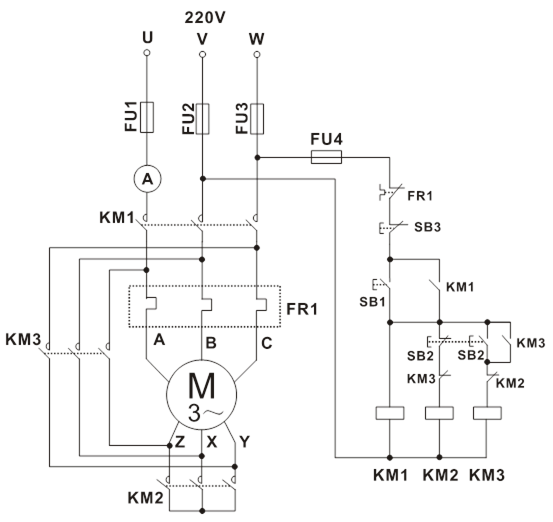

3、接觸器控制Y-Δ降壓起動控制線路:
關斷電源后,按圖5-19接線。圖中SB1、SB2、SB3、KM1、KM2、KM3、FR1、FU1、FU2、FU3、FU4為掛件上器件,安培表用GDQ25上指針交流電流表,電機M1選用DQ10(△/220V)。
(1)交流電流表選擇1A檔,按下屏上“啟動”按鈕,接通220V交流電源。
(2)按下SB1,電動機作Y接法起動,注意觀察起動時,電流表最大讀數IY起動=_____ A。
(3)按下SB2,使電機為△接法正常運行時,注意觀察△運行時,電流表電流為I△運行=_____    A
(4)按SB3停止后,交流電流表選擇3A檔,先按下SB2,再同時按下起動按鈕SB1,觀察電機在△接法直接起動時電流表最大讀數I△起動=_____ A
(5)比較IY起動/I△起動=_____ ,結果說明什么問題?


圖5-19  接觸器控制Y-Δ降壓起動控制線路
4、時間繼電器控制Y-Δ降壓起動控制線路
關斷電源后,按圖5-20接線。圖中SB1、SB2、KM1、KM2、KM3、FR1、FU1、FU2、FU3、FU4掛件GDQ39-1上器件,KT1為掛件GDQ39-3上器件,將其設定為5S安培表用GDQ25上指針交流電流表1A檔,電機用DQ10(△/220V)。
(1)啟動控制屏,接通三相交流電源220V
(2)按下SB1,電動機作Y接法起動,觀察并記錄電機運行情況和交流電流表讀數。
(3)經過一段時間延時,電機按△接法正常運行后,觀察并記錄電機運行情況和交流電流表讀數。
(4)按下SB2,電動機M停止運轉。


圖5-20  時間繼電器控制Y-Δ降壓起動控制線路
 四、思考題
1、畫出圖5-17、5-18、5-19、5-20的工作原理流程圖。
2、時間繼電器在圖5-18、5-20中的作用是什么?
3、圖5-18比圖5-17中串電阻方法有什么優點?
4、采用Y-Δ降壓起動的方法時對電動機有何要求?
5、降壓起動的最終目的是控制什么物理量?
6、降壓起動的自動控制與手動控制線路比較,有哪些優點?
