變壓器的組裝與絕緣處理

時間:2024-03-19 11:22:16

變壓器的組裝與絕緣處理
一、實驗目的
1、熟悉變壓器的結構
2、掌握變壓器的繞線方法
3、掌握變壓器的組裝技巧
4、掌握變壓器絕緣處理方法
二、實訓器材
繞線機、工作臺、線架、刷子、剪刀、裁紙刀、鋼直尺、鉗子、扳子、一字(或十字)旋具及電烙鐵等。
三、注意事項
1、在繞制變壓器的時候盡量使繞組緊、密、平整的繞在骨架上,在裝配變壓器硅鋼片避免由于拆造成硅鋼片的變型,再次利用時可能會造成由于硅鋼片之間的不緊密,而產生變壓器在運行時會有震動和噪音。
2、裝配過程中注意硅鋼片劃破身體、在敲打硅鋼片時,最好使用木錘、以免造成變形及對線圈的傷害。
3、學員在實訓過程中,遇到需要通電的實訓步驟時,一定要由實訓指導老師檢查過后,確保無接線錯誤、無危險隱患事故存在后方可通電。
4、學員在實訓過程中,遇到不能按實訓步驟完成時或突發其它意想不到的事時,應立即停止實訓,請實訓指導老師檢查并處理成功后,方可繼續進行實訓演練。
四、實訓步驟
1、制作木心
木心用來套在繞線機轉軸上支撐繞組骨架,以便進行繞線。通常用楊木或杉木。
2、制作骨架(繞組架)
骨架有紙質無框骨架和有框骨架兩種。對于電壓較高的變壓器是用有框骨架來繞線的。
3、繞線
繞制程序如下:
1)木心固定在繞線機軸上,并在木心上套好紙質無框骨架如圖1-10。

                     1-10繞組框架在繞線機上的安裝
2)一層電纜紙與一層黃臘布重疊在一起繞兩周后用膠水粘牢,作為繞組對鐵芯間的絕緣。

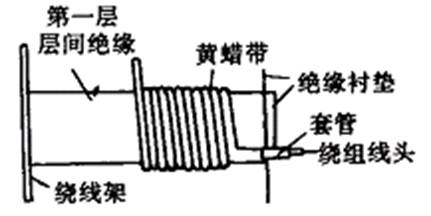

3)開始繞線,線頭壓入一條1cm寬的黃臘布折條,以便抽緊起頭,如圖1-11。

1-11 繞組線頭的固緊
4)起繞時導線距骨架邊沿大約留出2~3mm寬的空間。
5)導線要求繞得緊密而且整齊,不允許有疊線現象。繞時將導線稍微拉向繞組前進的相反方向(約5°左右)。拉線的手順繞組前進的方向移動,拉力大小隨導線的直徑增大而稍微變大,這樣導線就容易排齊而且緊。
6)繞完一層就刷一層薄凡立水,墊上一層層間絕緣紙,再繞下一層。
7)一次側繞完后,用一層電纜線與一層黃臘紙重疊在一起繞兩周后用膠水粘牢,作為一次繞組與二次繞組間的層間絕緣。
8)對于電子設備中用的電源變壓器,需要在一、二次繞組間放置靜電屏蔽層,屏蔽層用0.1mm左右的薄銅箔,在銅箔上焊一根多股軟線引出接地,但不要碰觸導線或自行短路。
9)按繞組間絕緣處理方法在銅箔外再墊上一層絕緣。

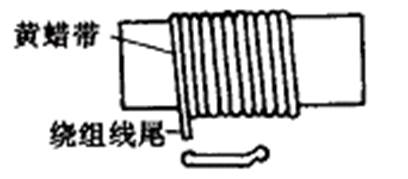

10)對于繞組末頭的固定可用1cm寬的黃臘紙折條圖1-13所示方法處理。

1-13  繞組線尾的固緊
11)按上述同樣方法繞二次側繞組。
12)最外層的絕緣可按繞組間的絕緣方法處理。
13)繞完后在所有引出線上套上絕緣套管并將引出線焊接在接線片上。
4、絕緣處理方法
絕緣處理方法:
1)邊緣邊涂絕緣漆
繞一層涂一層凡立水絕緣漆,最后烘干。
2)用浸泡法處理
(1)預熱:將線包放到70~80℃的烘箱內加熱3~5h,取出后立即浸入凡立水中半小時左右,取出后放在通風處滴干。
(2)烘烤:放進烤箱,把烘箱加熱到80℃,烘烤12h左右即可。
5、裝配鐵芯
1)鐵芯鑲片要求緊而牢,否則鐵芯截面達不到計算要求,造成磁通密度增大而發熱,使硅鋼片產生振動噪聲。
2)鑲片一片一次地交叉對鑲,也可兩片一次交叉對鑲,鐵芯中柱最不易插緊,往往有1/6的硅鋼片比較難鑲,這時用旋鑿撬開一夾縫,插入后用木錘慢慢敲入,要把設計的硅鋼片全部插入,又不要損傷線包。
3)鑲完片后,把變壓器放在平板上,兩頭用木錘敲打平整,尤其是E型和F型鐵芯兩對插片間不能留空隙。
4)用螺絲釘或夾板固緊鐵芯。
5)把引出線接到接線柱上或焊接在焊片上。
6、成品測試
1)絕緣電阻測試:用500V兆歐表進行測量,對于容量在1kVA以下沒電壓在500V以下的小型變壓器,其繞組絕緣電阻不低于下式之值:

2)空載電壓的測試:變壓器的變比應符合設計的規定,當原邊輸入額定電壓時,副邊電壓應較其額定值高出5%~10%。
3)空載電流的測試:用自耦變壓器供電,當電壓調到一次側的額定值時,其空載電流應為額定電流的5%~8%。
7、三相電動機拆卸后的檢查
當變壓器組裝完畢后,將其擺放整齊,等老師檢查變壓器制作的效率和質量,聽取并記錄實訓指導老師的指導意見。
五、實訓完畢
當實訓課程完成時,學員不要馬上離開,而應作好當天該課程的實訓記錄,斷開設備的所有工作電源,收拾好實訓器材及實訓工具,整齊擺放到實訓指導老師規定的位置。等老師檢查后,方可有序地走出實訓教室。
