實訓目的：
1. 了解PT100熱電阻的工作原理。
2. 掌握PT100熱電阻使用方法。
實訓設施：
過程裝備安裝調試技能實訓裝置平臺、實訓導線。
PT100熱電阻的工作原理：
利用導體電阻隨溫度變化的特性，可以制成熱電阻，要求其材料電阻溫度系數大，穩(wěn)定性好，電阻率高，電阻與溫度之間最好有線性關系。常用的熱電阻有鉑電阻(500℃以內)和銅電阻(150℃以內)。鉑電阻是將0.05～0.07ｍｍ的鉑絲繞在線圈骨架上封裝在玻璃或陶瓷內構成，圖5-1是鉑熱電阻的結構。
圖5-1鉑熱電阻的結構
在0～500℃以內，它的電阻Rt與溫度t的關系為：Rt=Ro(1+At+Bt2)，式中： Ro系溫度為0℃時的電阻值(本實驗的鉑電阻Ro＝100Ω)。A＝3.9684×10－3／℃，B＝－5.847×10－7／℃2。鉑電阻一般是三線制，其中一端接一根引線另一端接二根引線，主要為遠距離測量消除引線電阻對橋臂的影響(近距離可用二線制，導線電阻忽略不計)。實際測量時將鉑電阻隨溫度變化的阻值通過電橋轉換成電壓的變化量輸出，再經放大器放大后直接用電壓表顯示，如圖5-2所示。

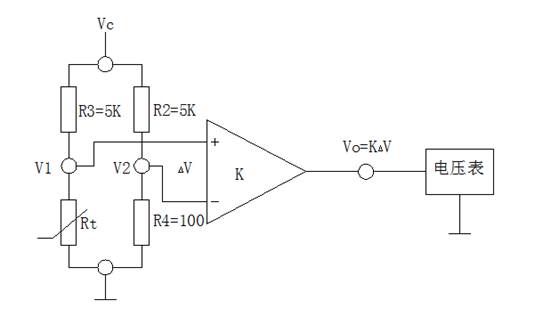

圖5-2熱電阻信號轉換原理圖
圖中△V=V1-V2；V1=［Rt/(R3+Rt)］Vc；V2=［R4/(R4+R2)］Vc；
△V=V1-V2=｛［Rt/(R3+Rt)］－［R4/(R4+R2)］｝Vc；
所以Vo=K△V= K｛［Rt/(R3+Rt)］－［R4/(R4+R2)］｝Vc。
式中Rt隨溫度的變化而變化，其它參數都是常量，所以放大器的輸出Vo與溫度(Rt)有一一對應關系，通過測量Vo可計算出Rt：
Rt=R3［KR4Vc-(R4+R2)Vo］／［KVcR2+(R4+R2)Vo］。
Pt100熱電阻一般應用在冶金、化工行業(yè)及需要溫度測量控制的設備上，適用于測量、控制＜600℃的溫度。本實驗由于受到溫度源及安全上的限制，所做的實驗溫度值≤100℃。
PT100熱電阻調試步驟：
1、 PT100接法：
PT100熱電阻兩線制接法
電動調節(jié)閥接線如下：
2、 將儲水箱中貯足水量，一般接近儲水箱容積的3/5，然后將V2閥門打開，關閉V1、V4閥門。
3、 打開控制面板上的總電源開關，給設備上電。
4、 打開智能儀表電源，設置儀表參數（操作參考智能儀表說明書）
Sn=21，DIP=1。
記錄溫度測量值。
5、 在設備控制柜面板上打開水泵1電源，手動設置儀表輸出控制調節(jié)閥門開度80%，給鍋爐供水，觀察鍋爐水標，當水位大于鍋爐的2/3高度，關閉水泵1電源開關，打開網孔板上的加熱開關。
6、 改動儀表輸出接線
加熱接線如下：
7、 改變儀表輸出，觀察各測量值是變化，并做相應記錄。
實訓報告要求
1、 寫出PT100熱電阻工作原理。
2、 畫出PT100熱電阻接法。
