一、總體概述
  西門子智能控制技術實訓平臺主要是為滿足自動化、電氣工程及其自動化、測控技術與儀器、機械電子工程等專業的《PLC原理及應用》、《PLC應用課程設計》、《變頻調速技術》、《現場總線控制技術》、《電氣及PLC控制技術》等相關課程實驗實訓要求，相關實驗裝置可以用于學生對PLC的編程學習、工業網絡架構認識與熟悉、工業以太網通訊及編程、觸摸屏現場控制、組態軟件控制與監控、遠程控制及工業復雜網絡架構控制設計、實物對象設計及控制設計及各種傳感器及工業元器件的認識與使用，同時還可應用于多個PLC實際應用的模擬及實物控制等教學。
  西門子智能控制技術實訓平臺采用西門子可編程控制器（S7-1200系列），并配用西門子變頻器、MCGS觸摸屏、電動機組、編程軟件、仿真實訓教學軟件、模擬控制模塊、實物模型模塊；對象可以單獨控制，也可以通過實驗臺遠程及多機組網控制。
二、裝置特點
1.  模塊化：所有儀表、交直流電源（帶數字化設定功能，不燒保險絲，帶3個指針表同步顯示電壓等）、實驗部件模塊化設計，學校上課學生可以直接替換備品，不影響上課。
2．西門子智能控制技術實訓平臺采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可。
3.  西門子智能控制技術實訓平臺實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4．西門子智能控制技術實訓平臺實驗項目齊全，含變頻調速、觸摸屏、網絡通訊等。
5．西門子智能控制技術實訓平臺數據采集和工控組態軟件的應用開發，所有實驗均有組態棒圖跟蹤教學。
三、技術條件
1.輸入電源：380V±10％ 50Hz；
2.容量：<1000VA；
3.工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；
4.實驗臺外形尺寸：不小于1452*700*1560mm（可根據用戶需求調整）
5.臺架材料：整體鋁型材框架結構+鈑金柜子；
6.安全保護措施：具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合國家環保標準。
四、裝置裝備
（一）桌體結構
實訓桌為型材結構，桌面為防火、防水、耐磨高密度板；設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計，造型美觀大方。桌底設有帶剎車萬向輪，便于移動和固定；配置鈑金吊柜固定于實驗臺下方，可以用于存放掛件等。
（二）電源部分

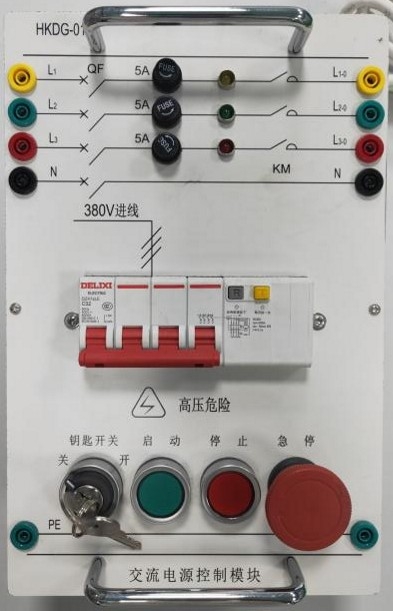

1.HKDG-01交流電源模塊：提供三相固定 380V 交流電源，380V 交流電源經空氣開關控制后輸出，面板上設有鑰匙開關、啟動、停止以及急停按鈕，整體設計成獨立模塊，可以單獨使用，工藝采用塑料專用模具設計，操作面板尺寸200mm*250mm*330mm。模塊箱后置單相以及三相電源插座；具有短路保護、過流保護和電壓型漏電保護模塊等，采用施耐德高質按鈕。
參考圖片：

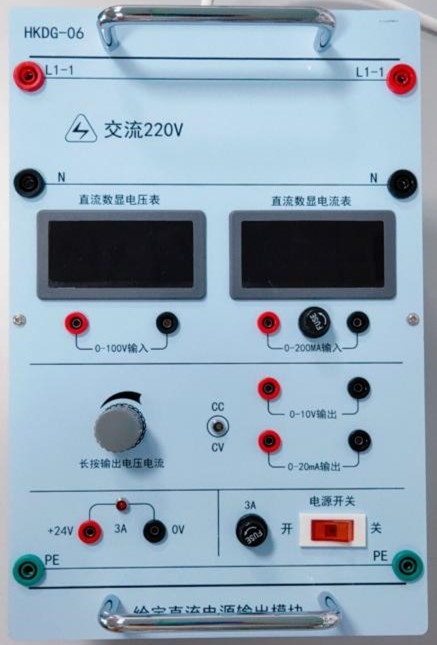

2.HKDG-06給定電壓模塊：尺寸大小約為長290mm×寬210mm，具有24V電源輸出，5V電源輸出，0-20MA的電流信號，0-10V的正負給定電壓模塊。
參考圖片：

（三）實驗組件
1.主控制器部分
（1）PLC模塊一：西門子S7-1200 CPU1214C組件
配置西門子S7-1200 CPU1214C主機及配套軟硬件。
2. V20變頻器組件
與PLC模塊1配套,0.37KW功率.
3. MCGS觸摸屏模塊
采用MCGS昆侖通態觸摸屏，液晶屏：7"TFT 液晶屏，接口：1×RS232，1×RS485，2×USB，1×LAN。
4.PLC模擬實驗組件掛件
（1）為便于維修及更換，所有主、附件實驗設備均設計成獨立模塊化組件。模塊組件面板：采用彩色噴涂工藝的絕緣環氧樹脂板；模塊組件外殼：采用ABS整體殼體設計，絕緣、輕便、耐磨。
產品實物圖片：

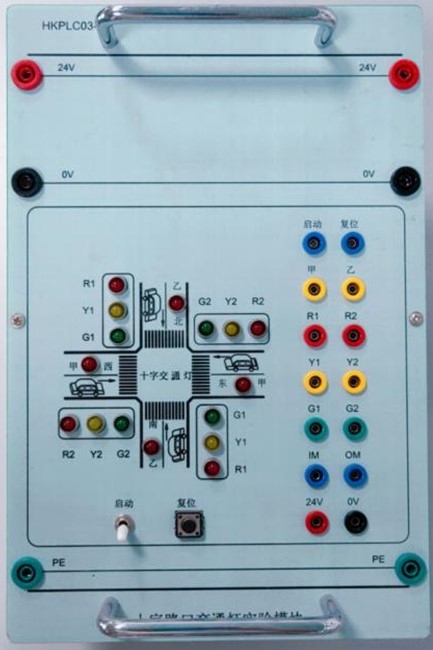

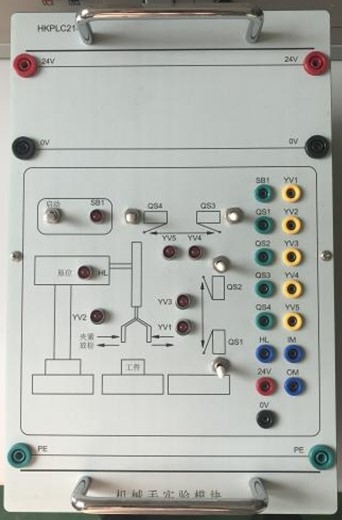

（2）所有掛件模塊采用彩色噴涂工藝，面板尺寸195mm×300mm，具有2個專用拉手，30度ABS開模帶底座機箱）：設置LED 流水燈、十字路口交通燈、傳送帶輸送等實驗，全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖。
參考圖片：


5.低壓電器控制部分

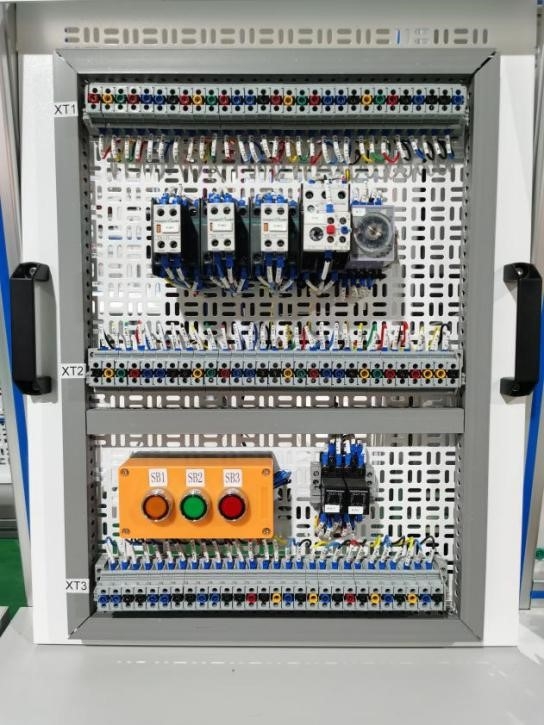

配有一塊網孔板、網孔板與掛箱一樣便于拆卸及安裝；上面裝有交流接觸器 3 只、時間繼電器 1 只、熱繼電器 1 只端子等滿足實驗內容要求的電氣元件，配合三相異步電機導軌，可以開展電機正反轉和星三角控制實驗，能實現典型電動機控制實操單元。

6.電機單元

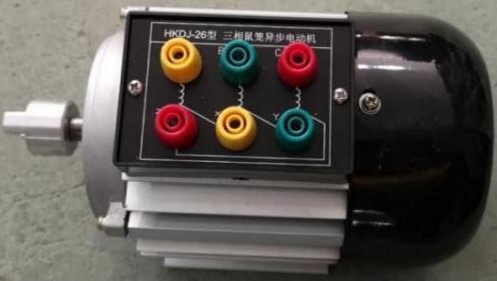

三相異步電動機采用三相 380V，轉速：1400r/min，90W，所有端子均引出至面板。


7.配套編程軟件
（1）PLC 及觸摸屏專用編程軟件，每個實驗均組態棒圖跟蹤；配套仿真模型應用軟件。
8.實驗導線：配備滿足實驗需求的導線數量，導線需采用高規格安全護套線，2 種規格，區分強弱電。根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
9. 電工工具箱及套件
10. 數字萬用表一只：2通道50M波形采集器，3.5寸液晶顯示器，DA輸出，具有4位交直流電壓表、電流表、電阻、電容、二極管測量功能，2通道自動量程數字毫伏表，配置LABVIEW應用程序軟件，支持云端顯示等功能。
六、可完成的實驗內容
1、PLC 基本技能實訓
（1）PLC 的認識實訓；
（2）PLC 的編程軟件認識和使用；
（3）基本指令實訓；
（4）定時器指令實訓；
（5）計數器指令實訓；
（6）傳送指令實訓；
（7）數據移位指令實訓；
（8）算術運算指令實訓；
（9）邏輯指令實訓。
2、PLC 模擬控制實訓
（1）LED 流水燈實驗；
（2）十字路口交通燈實驗；
（3）傳送帶輸送實驗；
3、變頻器控制實訓
（1）變頻器功能參數設置與操作；
（2）變頻器報警與保護功能；
（3）變頻器外部端子點動控制；
（4）變頻器控制電機運行時間操作；
（5）變頻器控制電機正反轉運行；
（6）外部模擬量（電壓/電流）變頻調速、多段速度選擇變頻調速；
（7）三相異步電動機的變頻調速。
4、工業網絡通訊實驗
（1）PLC 與觸摸屏的通訊
5、PLC 控制電氣線路綜合實驗
（1）PLC 控制三相鼠籠式異步電動機點動控制線路；
（2）PLC 控制的三相鼠籠式異步電動機 Y／△降壓?jiǎn)?dòng)控制線路；
（3）PLC 控制的三相鼠籠式異步電動機正反轉控制線路。
