一、概述

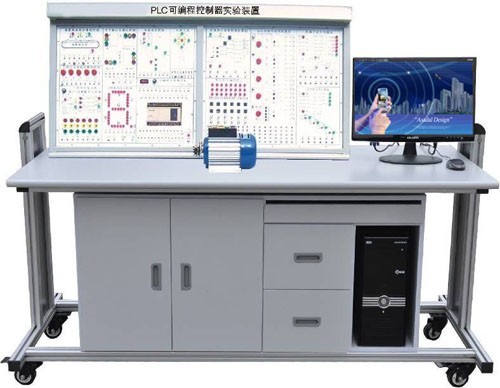

“SGS-61型PLC可編程控制實驗裝置(臥式)”是目前專為我國各院校開設的“可編程控制器技術”、“可編程控制器及其應用”課程配套設計的。可編邏輯控制器、通信編程器、GX Developer7.0編程軟件、MCGS V5.5工控組態軟件、仿真教學軟件、模擬控制實驗板、實物等于一體,可直觀地進行PLC的基本指令練習、多個PLC應用的模擬實驗及實物實驗,同時也為高層次的設計開發實驗提供良好的條件。為了結合教學要求,設計過程中參考了國內多種教材,從中精選出最具典型性的實驗項目,配套三相鼠籠異步電機。
二、PLC可編程控制實驗裝置特點
1、可靠性、靈活性強提供實驗所需的+24V直流電源,設計時將容易損壞的功能及對學生沒有技能要求的線路直接接好,保證設備的可靠性。設有過壓保護電路,當電源電壓超過了主機所能承受的范圍,即自動報警并切斷電源,使主機不會因承受過高的電源電壓而導致?lián)p壞。還設有電流型漏電保護器充分保證人身安全。學生可充分利用面板上的資源進行實驗,靈活方便。
2、直觀性強面板布局合理、圖線清晰分明,板上印有必需的文字說明,在保證接線正確、編制程序無誤的情況下,只要細心地操作,就能形象、直觀地顯示程序執行的過程和結果,從而檢驗編程的正確性。
3、采用先進、易用的PLC 配備日本三菱FX1N-40MR型可編程控制器(用戶也可選擇其他品牌控制器,價格另儀)。
4、組態棒圖教學采用MCGS工控組態軟件,所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖,進行實驗動態跟蹤教學。
三、技術性能
1、輸入電源:三相四線~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<250VA
4、重量:80Kg
5、外形尺寸:117×73×130cm3
四、基本實驗項目
1.可編程控制器的基本指令編程練習
2.LED數碼顯示控制
3.裝配流水線的模擬控制
4.天塔之光模擬控制
5.步進電機運動控制(實物)
6.直線運動控制系統
7.運料小車控制模擬
8.十字路口交通燈控制
9.四層電梯控制系統的模擬
10.三相鼠籠式異步電動機點動控制和自鎖控制(實物)
11.三相鼠籠式異步電動機聯鎖正反轉控制(實物)
12.三相鼠籠式異步電動機帶延時正反轉控制(實物)
13.三相鼠籠式異步電動機星/三角(Y/△)換接起動控制(實物)
14.水塔水位的控制模擬
15.裝配流水線的模擬控制
16.液體混合裝置控制的模擬
17.機械手動作的模擬
18.傳送帶的模擬
19.自動配料系統控制的模擬
20.軋鋼機控制系統模擬
21.郵件分揀系統模擬
22.自動售貨機的模擬控制
23.加工中心的模擬控制MCGS組態棒圖實驗教學
24.利用已編輯好的組態棒圖,對以上任何實驗進行動態跟蹤實驗教學。
25.針對實驗項目的具體要求,學生自行編輯組態棒圖,進行教學實驗。
