SG-DQ44 東風天錦全車電器實訓臺

時間:2022-03-28 15:11:25

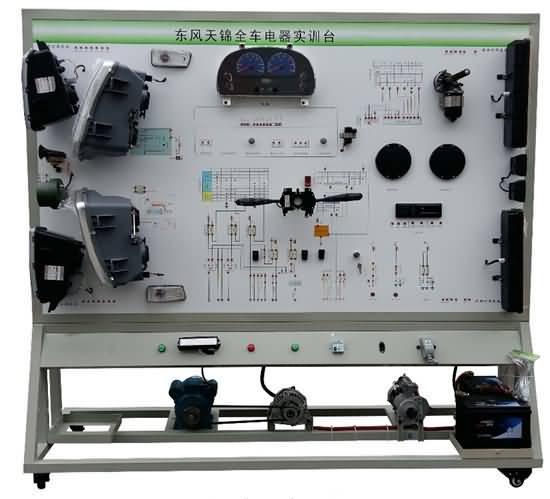

SG-DQ44 東風天錦全車電器實訓臺



一、東風天錦全車電器實訓臺產品簡介
該設備采用東風天錦柴油機整車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。

二、東風天錦全車電器實訓臺功能特點
1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。

三、技術規格
    外形尺寸(約):2080×700×1900mm(長×寬×高)
    動力電源:三相四線(或三相五線)380V±10% 50Hz
    工作電壓:直流24V
    工作溫度:-40℃~+50℃
    三相異步電動機
    型  號:YT 100L1-4
    電壓:AC 220V/380V
    功率:2.2KW
    轉速:1420r/min
    顏色:7032
    鋼管:40*40*3mm
    機柜:1.5mm冷板沖壓成形,背面設置維修門;
    移動腳輪:100*60mm

四、東風天錦全車電器實訓臺基本配置(每臺)

序號 名       稱 規格型號 單位 數量
1 面板 裝有各種檢測端子以及彩色電路圖 1
2 點火開關   個 1
3 組合儀表 原車 1
4 組合開關 原車 1
5 左右前大燈總成 原車 1
6 左右前霧燈 原車 1
7 左右轉向燈 原車 1
8 左右轉向邊燈 原車 1
9 左右組合尾燈 原車 1
10 牌照燈 原車 1
11 燈光開關 原車 1
12 剎車燈開關 原車 1
13 倒車燈開關 原車 1
14 危險燈開關 原車 1
15 線束   1
16 雨刮總成 原車 1
17 雨刮控制繼電器 原車 個 1
18 噴水電機 原車 1
19 噴水壺 原車 1
20 喇叭 原車 個 2
21 喇叭繼電器 原車 個 1
22 霧燈繼電器 原車 個 1
23 起動機總成 原車 臺 1
24 發電機總成 原車 臺 1
25 三相異步電動機 YT 100L1-4 臺 1
26 蓄電池   臺 2
27 保險絲盒   個 1
28 電源總開關 50A 個 1
29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1
30 故障模擬與排除裝置   1
31 教師手冊   1
32 合格證與保修卡   1
