SG-DQ48 汽車充電系統實訓臺

時間:2022-03-28 15:15:01

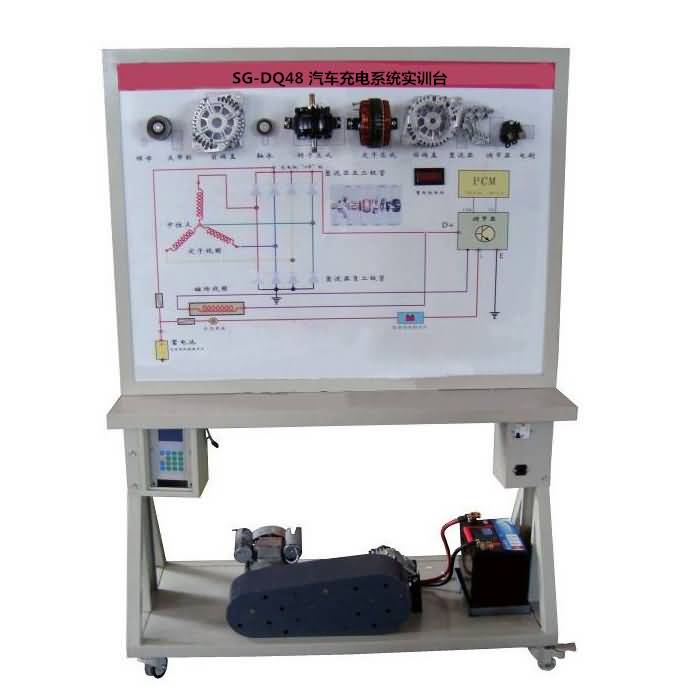

SG-DQ48 汽車充電系統實訓臺


一、汽車充電系統實訓臺產品簡介
該設備采用全新STN2000汽車充電系統實物為基礎,充分展示汽車充電系統的組成結構和工作過程。
適用于學校對汽車充電系統理論和維修實訓的教學需要。

二、汽車充電系統實訓臺功能特點
1.真實可運行的充電系統,充分展示汽車充電系統的組成結構。
2.打開點火開關,觸發三相電機運行,帶動發電機工作,充電指示燈滅,蓄電池端電壓升高,真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車充電系統的工作原理。
4.示教板面板上安裝有發電機總成分解部件,可直觀認識發電機的組成結構。
5.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車充電系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。

三、技術規格
外形尺寸(約):1240×600×1700mm(長×寬×高)
動力電源:三相四線(或三相五線)380V±10% 50Hz
工作電壓:直流12V
工作溫度:-40℃~+50℃
三相異步電動機
電  壓:AC 220V/380V
功  率:2.2KW
轉  速:1420r/min
顏色:7032
鋼管:40*40*3mm
機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:100*60mm

四、汽車充電系統實訓臺基本配置

序號 名       稱 規格型號 單位 數量
1 檢測控制面板 裝有各種檢測端子,彩色電路圖和工作原理示意圖
(面板:1200*900*4mm)
1
2 點火開關   1
3 發電機總成 全新 1
4 發電機總成分解部件   1
5 充電指示燈   1
6 三相異步電動機 TY   100L1-4 1
7 保險絲盒   1
8 電壓表 0~30V 1
9 電流表 0~±100A 1
10 蓄電池 12V   45Ah 1
11 電源總開關 50A 1
12 移動臺架(帶自鎖腳輪裝置) 1240×600×1700mm(長×寬×高) 1
13 故障模擬與排除裝置   1
