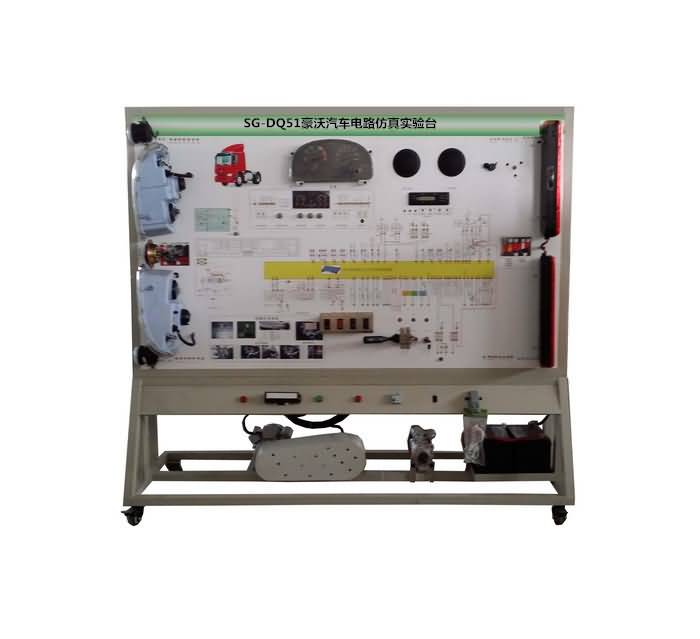

SG-DQ51 豪沃整車電器實訓臺

時間:2022-03-28 15:16:24

SG-DQ51豪沃汽車電路仿真實驗臺


一、豪沃整車電器實訓臺產品簡介
豪沃汽車電路仿真實驗臺采用全新原整車電器實物為基礎,充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
豪沃汽車電路仿真實驗臺適用于學校對整車電器理論和維修實訓的教學需要。
豪沃汽車電路仿真實驗臺滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、豪沃整車電器實訓臺功能特點
1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。
5. 配套汽車多媒體教學系統(16合一)(投標時需提供教學系統,未提供者取消投標資格,并提供該系統現場演示,否則投標無效。),適應所有的教材,內容豐富并可隨意調取。提供現場演示內容分別是:1、汽車發動機構造與維修;2、汽車底盤構造與維修;3、汽車電器構造與維修;4、電控發動機原理與維修;5、自動變速器原理構造與維修;6、汽車空調構造原理與維修;7、汽車安全舒適系統原理構造與維修;8、汽車保養與維護;9、汽車車身構造與修復;10、汽車檢測與故障診斷技術;11、汽車機械基礎;12、汽車美容與裝飾;13、汽車電學基礎;14、汽車文化;15、汽車專業英語;16、汽車教學資源包。

三、技術規格
外形尺寸(約):2080×700×1900mm(長×寬×高)
動力電源:三相四線(或三相五線)380V±10% 50Hz
工作電壓:直流12V
工作溫度:-40℃~+50℃
三相異步電動機
型 號:TY 100L1-4
電壓:AC 220V/380V
功率:2.2KW
轉速:1420r/min
顏色:7032
鋼管:40*40*3mm
機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:100*60mm

四、豪沃整車電器實訓臺基本配置(每臺)

序號 名 稱 規格型號 單位 數量
1 示教板面板 裝有各種檢測端子以及彩色電路圖 1
2 點火開關   個 1
3 組合儀表 原車 1
4 組合開關 原車 1
5 左右前大燈總成 原車 1
6 左右前霧燈 原車 1
7 左右轉向燈 原車 1
8 左右轉向邊燈 原車 1
9 左右組合尾燈 原車 1
10 牌照燈 原車 1
11 燈光開關 原車 1
12 剎車燈開關 原車 1
13 倒車燈開關 原車 1
14 危險燈開關 原車 1
15 線束 上海朔光 1
16 雨刮總成 原車 1
17 雨刮控制繼電器 原車 個 1
18 噴水電機 原車 1
19 噴水壺 原車 1
20 喇叭 原車 個 2
21 喇叭繼電器 原車 個 1
22 霧燈繼電器 原車 個 1
23 起動機總成 原車 臺 1
24 發電機總成 原車 臺 1
25 三相異步電動機 TY 100L1-4 臺 1
26 蓄電池   臺 1
27 保險絲盒 上海朔光 個 2
28 電源總開關 50A 個 1
29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1
30 故障模擬與排除裝置 上海朔光 1
31 教師手冊 上海朔光 1
32 合格證與保修卡 上海朔光 1
