1)適用于汽車專業學員實操技能的培訓考核。

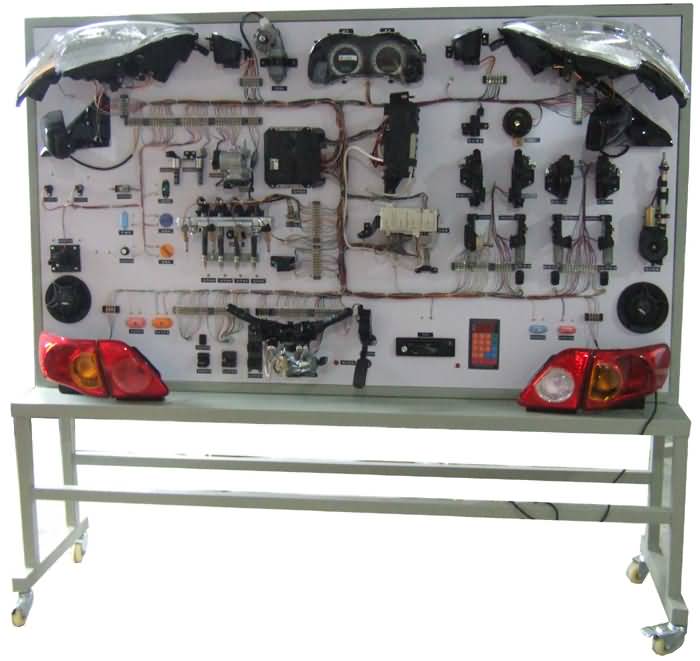

2)真實的汽車零部件展示發動機點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖的組成結構,可對點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖進行結構和控制系統的認識實訓。
3)接通工作電源,操縱各種開關完成點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖工作,充分展示整車電器系統的工作過程。
4)示教板上安裝有診斷座,使用電腦檢測設備,可完成電控單元的故障碼讀取、數據流檢測等自診斷功能。
5)示教板上安裝有故障設置和排除區,跟據實際運行工況設置有多種常風故障,可真實展現故障設置對各系統工作的影響。
6)示教板上繪有完整的各系統電路圖,可直觀學習整車電器系統的工作原理。
7)示教板上安裝有與部件一一對應的檢測端子,可使用檢測儀器實時檢測工況,測量出電壓、阻值、電流、頻率等信號參數。
8)可實現線路連接與動態演示功能。
9)實訓臺設置故障裝置,便于學生考核。采用380流電源,發電機發電直流DC12V
10)材料要求:外觀全新;附件齊全;功能良好。
11)附設備使用說明書。
規格:2200×600×1800mm
