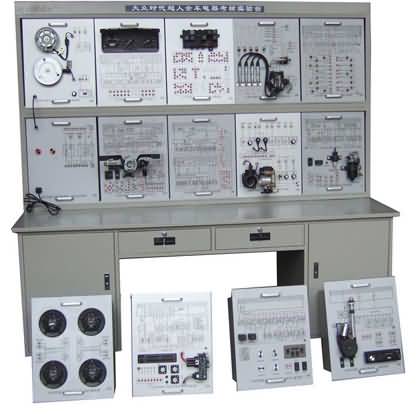

一、汽車技能鑒定考核裝置功能配置:
一)、裝備分七大模塊:1.起動/充電系統、2.發動機點火/噴油系統、3.雨刮系統、4.燈光照明系統、5.儀表系統、6.音響系統、7.電動門窗/電動后視鏡等。各模塊相互獨立且緊密聯系,能按照原車操作方式,正常演示原車各大電器工作原理;并可隨時拆卸/裝配各模塊,方便對學員進行全車電器實訓考核需要。
二)、各模塊上部:1、配電路原理圖,各電器整齊系統擺放,每個部件標注名稱;中部:2、配相對應的線路連接端子。3、下部:配通用的電源、LED工作顯示燈、液晶數字表等通用設備。可讓學生可對照電路原理圖進行各個模塊的線路連接實訓,以鍛煉學生實際動手和分析電路的能力。
各模塊實訓功能要求:
1)、起動/充電系統:完整的起動/充電系統電路原理圖。外配: 1.1KW三相異步電機帶動發電機,動態檢測充電系統是否正常工作,同時為用電設備供電。方便教師教學,同時提高學習興趣。
2)、發動機點火/噴油系統:完整的發動機點火/噴油、發動機智能鑰匙防盜電路原理圖,同時外加:發動機曲軸/速度調節模擬器、噴油LED頻率顯示燈;可通過正確的跨線方法,動態觀察點火/噴油工作工況,通過調節發動機曲軸/速度模擬器,動態觀察不同工況下,點火/噴油各種頻率脈寬模擬,形象的表達發動機電控系統。
3)、雨刮系統:完整的雨刮系統電路圖,通過跨線連接后,可按照原車功能,正常演示,雨刮系統:間隙檔、低速檔、高速檔等運行狀態,同時配:雨刮低速、雨刮高速、噴水器電機等工作LED顯示燈,實時觀察各種狀態動態變化情況。
4)、燈光照明系統:完整的燈光照明系統電路原理圖,通過跨線連接后,可按照原車功能,正常演示前大燈/小燈,轉向燈,霧燈、剎車燈、倒車燈等照明系統工作狀況。便于分析各電器工作原理,線路走向等,為教學與學員理解提供更加簡明的方法。
5)、儀表系統:完整的儀表教學模塊,同時外加各種信號模擬裝置,能夠真實的展示儀表系統的各種信號提取顯示功能。為駕駛提供良好安全隱患信號,大大的避免安全事故發生。
6)、音響系統:1 可播放全區域VCD, CD,CD-R/RW,MP3等格式碟片;2 收音可存儲本地發射的AM調幅頻道(12個)和FM立體聲調頻(18個);3 支持外接分壓式萬能方向盤控制,不破壞原車功能,方便司機操作;4 支持2.0版本U盤;5 二路視頻輸出,四路音頻;一路視頻輸入,二路音頻輸入;6 全智能化,人性化操作界面
7)、車門系統:完整的電動門窗/電動后視鏡電路圖,充分展示原車汽車CAN-BUS車門/電動后視鏡系統的結構組成和工作原理;可模擬車門防盜系統各種功能,如鑰匙啟動電動車窗、門鎖等功能,能進行鑰匙匹配、解鎖等實訓操作;裝原車OBD-II診斷座、可連接專用解碼器通過CAN-BUS系統對發動機電控系統、防盜系統進行故障碼讀取、故障碼清除、動態數據流讀取、波形分析等實驗。
三)、七工位結構:每個臺架共可同時容納七個實訓工位;獨立模塊化:根據實訓內容需要,靈活調換各種實訓模塊,實現快速方便,一臺多用的效果;
四)、每個模塊的線路難易程度不同,教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核;
二、汽車技能鑒定考核裝置工藝要求:
1、裝備整體采用分式機構設計,外框統一采用40×20×1.5mm,國際標準鋼板機械沖壓結構架,底架均配40×40×1.5MM 50×50×2.0MM;裝備結構穩定、樣式新穎、美觀大方、安全系數高。
2、面板電路原理圖制造工藝先進,采用5mm厚,高強度復合塑料板,彩色噴繪技術,高強度保護膜制作而成。確保面板結構穩定,同時提高裝備檔次。
3、配有桌面課本放置區域,規格為:2200×200(長×寬)mm,方便于放置課本資料、輕型檢測儀器等;樣式新穎,更人性化。
4、輪腳結構:半徑:50mm 厚50mm的萬向帶鎖尼龍輪腳裝置,可固定/行移動式教學。
