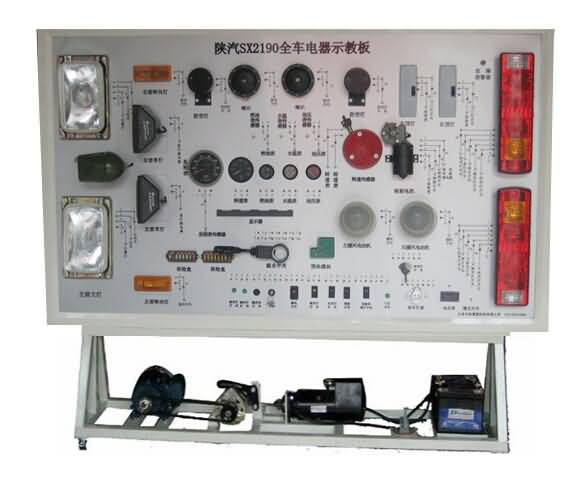

陜汽SX2190全車電器實訓臺是配合大專院校,部隊、汽修等專業的教具之用,通過專業課程的教學和本模型演示,可清楚地了解汽車的內在部位的結構和作用,使學生很快地掌握專業知識。
1.實訓車采用柴油車元件制作,近似原車的布置方式;主要由全車線束、儀表盤、各種開關、燈光系統、加熱、繼電器、燃油供給系統、燃油分配泵、發電機、起動機、可移動式臺架。
2.功能說明:
演示燈光系統的工作、信號燈的工作;
演示起動充電系統的工作,可用萬用表檢測線路接頭電壓及電流,并設有斷路故障;
演示發動機燃油系統的工作,可在實訓臺上觀察燃油的噴油,配有噴油器、噴油支管、燃油壓力管;
演示加熱塞的功能:配有加熱塞溫度顯示,由電機驅動高壓泵運轉,可演示不同載荷下噴油量的變化。
3.測量面板上配備測量端子,可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
4.實訓臺配備故障設置系統,可以設置40個故障,包括開路、短路、元件損壞和 高電阻狀態下等故障。
5.實驗臺支架采用優質鋼材焊接,表面經過噴塑處理。
6.對于轉動部位和加熱部位設置安全防護措施。
7.所有電器部件設置接線端子,提供線路連線
8.系統電器元件線路實際操作和故障設置,實時模擬各系統故障,并進行診斷和排除。
9.可分別進行各組成部分線路的基礎學習和實訓,同時又能進行綜合的學習和實訓。
10.能學習汽車基本電器的線路組成,了解各部分的相互聯系和影響,完整掌握全車電路的基本知識和故障排除。
外形尺寸:2460×1100×1820(mm)
