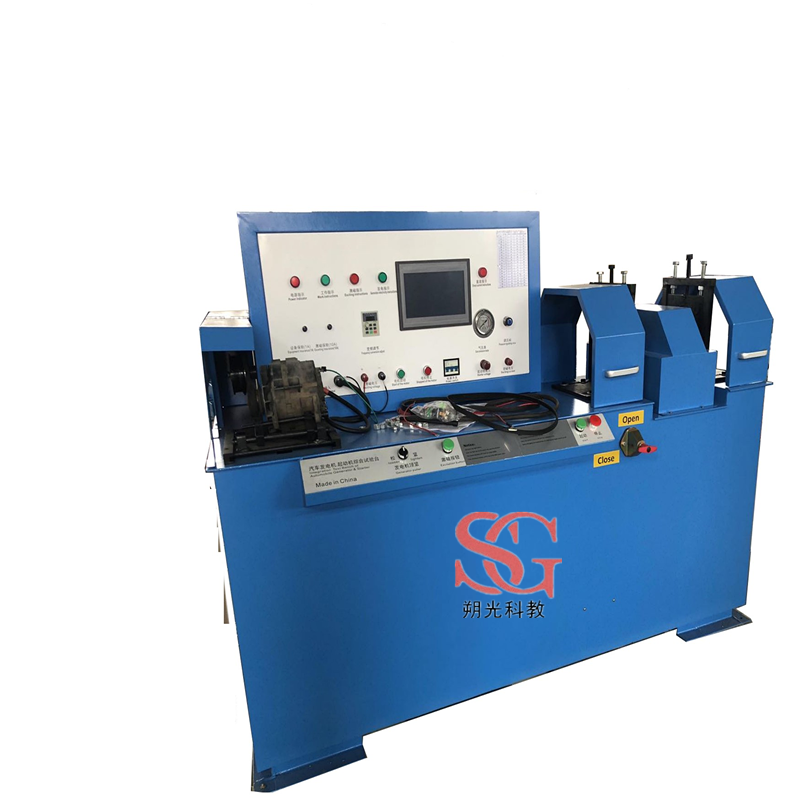

SG-TQD-3發電機啟動機綜合試驗臺

時間：2022-04-28 15:51:39

SG-TQD-3發電機啟動機綜合試驗臺采用變頻調速LED數字顯示，主要用于發電機、啟動機性能試驗，也可作專用發電機、啟動機試驗。該機具有調節靈敏度高，可控性強等特點，觸摸屏顯示方式，可直接讀取數據。負載采用電子模塊式，安全可靠。

本設備采用先進的觸摸屏工控和PLC相結合，將整個測試過程進倉觸摸式控制、程序化運行，可對被測發動機進行編號、存儲（外接優盤），即時顯示測試數據，形成曲線和報表。內設軟鍵盤，可對被測發電機和起動機進行編號、存儲。對整個測試過程進行全面的動態檢測和數據記錄。

一、優于同類產品說明
1、本試驗臺啟動機檢測安裝有兩種不同模數的齒盤及工裝，基本涵蓋多數汽車啟動機齒輪模數，突破傳統試驗臺需要更換與啟動機相匹配的齒圈的工作方式，根據不同啟動機的齒輪模數，直接選擇合適的工裝進行裝夾，減輕了工作人員的勞動強度，提高了工作效率。
2、發電機夾具采用電動按鈕操作，方便快捷、安全可靠。發電機負載采用新代電子模塊式，質量可靠。該模塊控制電路采用專用的PWM（脈沖寬度調制電路），功率電路采用可靠的大功率MOSFET管，全密封封裝為控制器提供了大功率輸出。
具有如下特點：
1.結構小巧緊湊、密封、防塵、防水。
2.采用目前國際上先進的電機控制芯片，工作穩定可靠。挑選進口優質的金屬氧化物半導體場效應晶體管（MOSFET）作為電力功率管，通態電阻小，發熱少，使控制器的效率更高。
3.可以輸出全額功能，確保設備高性能使用。
4.高頻功率斬波電路，保證調速平穩，從而保證電機速度變化均勻和無噪音。
5.加速度。這個特性決定了在強行加速到最高速時，控制模塊只需約5秒即達到滿功率輸出。
6.過流保護功能。
7.具有高溫保護電路，使控制器在過載運行時，有效地保護控制器。
8.內切CPU檢測系統時刻監視控制器的工作狀態。
9.檢修維護方便。與電阻或可控硅（晶閘管）調速相比可大大節省能源，延長工作時間，將分級調速變?yōu)闊o極調速，操作更穩定。

二、技術參數
1、輸入電壓380V AC、50HZ；
2、電機功率：7.5KW
3、變頻器功率：7.5KW（三相AC）轉向：正、反轉；
4、調速范圍：空載0-8000r/min,負載0-6000r/min；
5、負載方式：電子模塊式 DC (0～200A)
6、發電機工作電流：0-200A    (連續可調)
7、勵磁電壓：DC 12V 24V
8、發電機夾具：電動式
9、發電機轉速調節：觸摸屏（自動和手動可選）
10、發電機加載調節：觸摸屏（自動和手動可選）
11、顯示方式：曲線和數字表
11、啟動機工作電壓：(根據啟動機選定)
12、啟動機工作電流：0-2000A
13、啟動機扭矩：0～200.0N.M
14、壓力設置：0～1Mpa (任意調節)
15、啟動時間：1～99S (任意設置)
16、啟動機制動：液壓自動剎車

三、測試項目
  1、發電機測試項目
     可對發電機進行空載檢測。
     可對發電機進行負載試驗，檢測發電機的最大發電量，工作時的電壓和轉速通過觸摸屏顯示
發電機W端電壓測試
2、起動機測試項目
   可對起動機進行空載試驗，檢測起動機的空載電流，空載電壓，空載轉速通過觸摸屏顯示
   可對起動機進行負載檢測，檢測起動機的負載電流，負載電壓，負載扭矩，負載轉速。通過觸摸屏顯示
   可對起動機進行制動性能檢測，制動電壓，制動電流，制動扭矩。通過觸摸屏顯示
