一、氣—液式翅片管換熱器實驗臺實驗?zāi)康模?/strong>
了解翅片管式換熱器的結構原理。
了解換熱器強化傳熱的基本原理和方法。
3、 掌握換熱系數及阻力的測試方法。

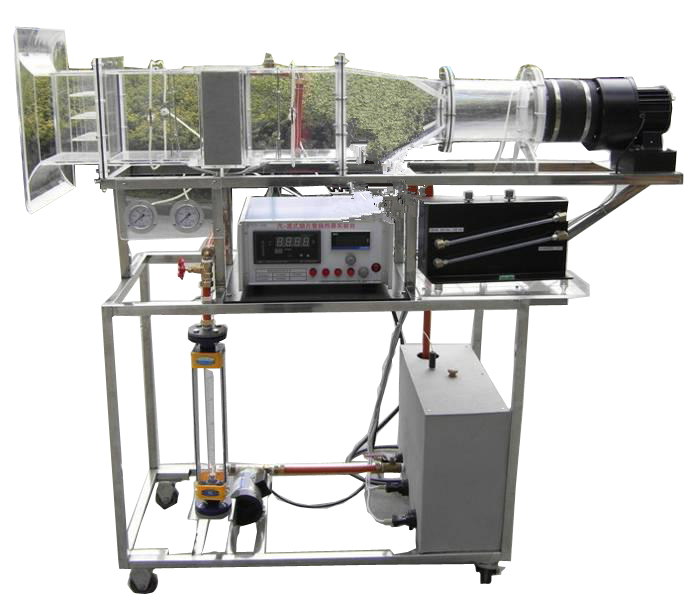

二、氣—液式翅片管換熱器實驗臺主要配置:
循環熱水泵,轉子流量計,翅片管式換熱器,風洞實驗段,離心式風機,自動調節風門,笛形管及差壓測風速裝置,加熱由固態調壓模塊無極調節,控制測試儀表箱,不銹鋼加熱水箱,溫度巡檢儀、不銹鋼臺架及控制屏。
三、氣—液式翅片管換熱器實驗臺技術參數:
1、輸入電源:三相AC380V±10% 50Hz,功率5.5KW。
2、翅片管式換熱器,換熱面積2.0m2,材質為紫銅管。
3、不銹鋼加熱水箱,容積60L,加熱功率4.0KW。
4、循環熱水泵參數:流量:20L/min ,揚程:12m,功率:120W。流量計范圍40-400L/h。
5、離心風機參數:風量2000m3/h ,風壓1000 Pa,功率750W。
6、實驗風道采用透明有機玻璃材質,分為風口段,實驗段,測試段等,彼此之間采用法蘭連接。
7、溫度由高精度溫度傳感器測量,萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、阻力、流速、功率等實驗全部測量參數,手動風門調節風量。
8、外形尺寸:2000×500×1500mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀,增加帶標準信號的數顯電流表電壓表,增加文丘里流量計配差壓傳感器測流量,軟件等
