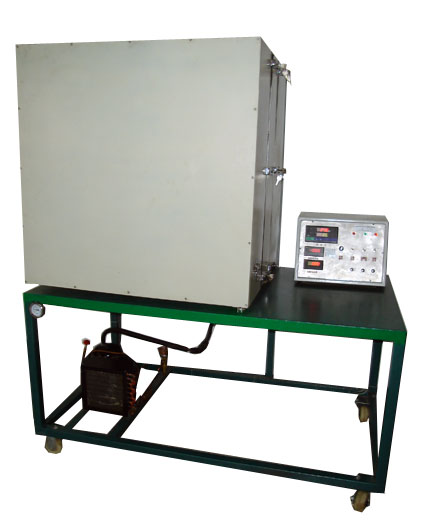

一、建筑材料熱阻熱流計法測量實驗裝置實驗?zāi)康模?/span>
掌握測量建筑圍護構建熱阻及傳熱系數的方法。
可應用于實際建筑圍護構件<150mm的科學研究。
二、建筑材料熱阻熱流計法測量實驗裝置主要配置:
熱面箱體,循環風扇,輻射屏護罩,熱箱溫度控制裝置,熱箱熱面加熱系統,PT100熱電阻溫度傳感器,熱流計,溫度、熱阻信號采集系統,冷面箱體,循環風扇,輻射屏護罩,冷箱溫度控制裝置,冷箱冷面制冷系統,16路萬能信號輸入巡檢儀,不銹鋼臺架。
三、建筑材料熱阻熱流計法測量實驗裝置技術參數:
1、輸入電源:?jiǎn)蜗郃C220V±10% 50Hz,功率3.0KW。
2、溫度由溫度傳感器(通常用銅-康銅熱電偶或熱電阻)測量,熱流由熱流計測量,熱流計測得的值是熱電勢,通過測頭系數轉換成熱流密度。
3、冷箱冷面制冷系統:QD91壓縮機,內充裝R12制冷劑,3.4m2風冷冷凝器帶40W電機。
4、溫度測量:12路溫度,范圍:-20℃—85℃;測量系統配置有智能溫度控制儀表(PID調節控溫,精度 ±0.2℃),高精度PID調壓模塊電路。
5、外形尺寸:2000×100×1600mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型可增加計算機數據采集,控制和自動數據分析處理功能
