一、自由對流橫管管外放熱系數測試裝置實驗?zāi)康模?/span>
1、測定水平單管的自由運動放熱系數。
2、根據對自由運動散熱的相似分析,整理出準則方程式。

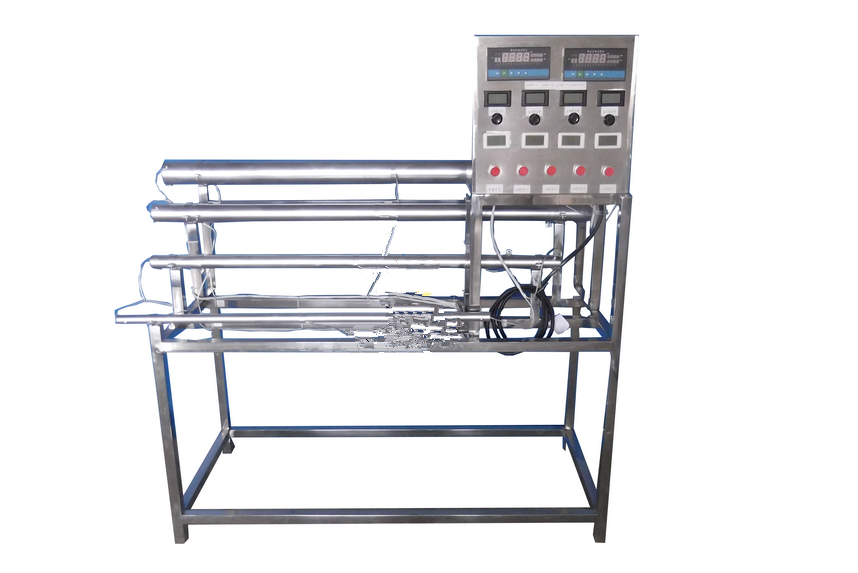

二、自由對流橫管管外放熱系數測試裝置主要配置:
不同長度和直徑的電鍍紫銅管四根,管內設置加熱器,固態調壓模塊無極調節加熱,測溫傳感器,電功率測試數顯儀表,萬能信號輸入巡檢儀顯示溫度,各管配有溫度控制儀表,不銹鋼臺架及控制屏等。
三、自由對流橫管管外放熱系數測試裝置技術參數:
1、輸入電源:單相AC220V±10% 50Hz,功率3.0KW。
2、電鍍紫銅管規格:Φ80mm×1600mm,Φ60mm×1400mm,Φ40mm×1200mm,Φ25mm×1000mm。
3、溫度由高精度溫度傳感器測量,高精度16路萬能信號輸入巡檢儀顯示。
4、外形尺寸:1700×800×1600mm,外形為不銹鋼可移動支架,帶雙剎車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀及數顯電流表電壓表,軟件等。
