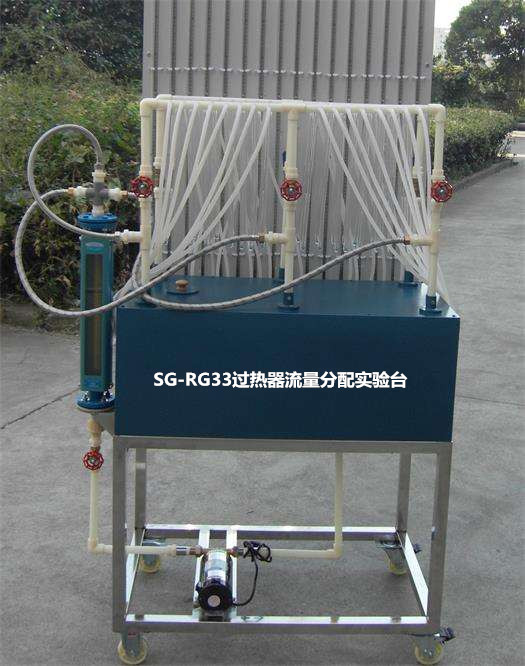

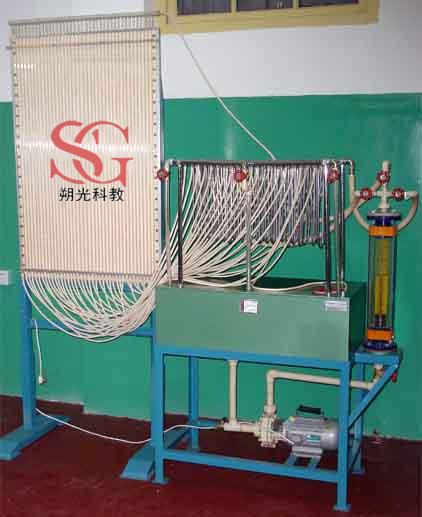

一、過熱器流量分配實驗臺實驗?zāi)康模?/span>
1、演示過熱器平行并列管在各種不同連接方式下流量分配的不均勻性。
2、觀察兩聯箱在不同聯結形式下,靜壓沿聯箱長度的分布特性。
3、測定各種聯結形式下的水力不均勻系數及Z型和Π型聯結時的壓力變化系數。
二、過熱器流量分配實驗臺主要配置:
防腐水泵,PVC水箱,水位計,分配聯箱、匯集聯箱,蛇形管,40根測壓管,40根玻璃差壓板,可調節閥門組,不銹鋼支架等。
三、過熱器流量分配實驗臺技術參數:
1、輸入電源:?jiǎn)蜗郃C220V±10% 50Hz,功率370W。
2、水泵參數:流量:30L/min ,揚程:20m,功率:370W。
3、PVC水箱,尺寸600×400×400mm。
4、40根玻璃差壓板,長度1600mm,上帶有刻度標尺。
5、外形尺寸:1500×500×2100mm,外形為不銹鋼可移動支架,帶雙剎車輪。
