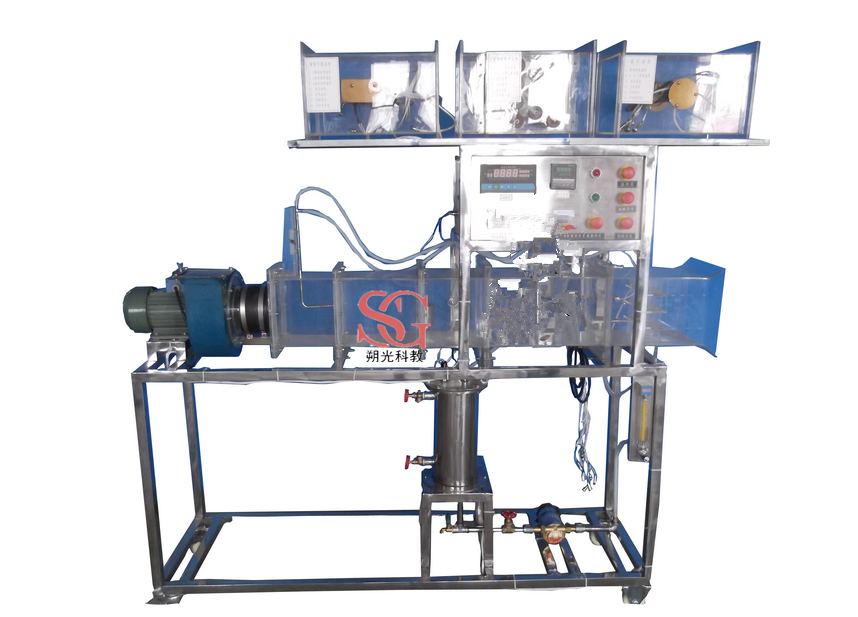

SG-RG44 強迫對流綜合試件放熱系數測試裝置

時間:2022-02-16 15:45:09

SG-RG44 強迫對流綜合試件放熱系數測試裝置



一、強迫對流綜合試件放熱系數測試裝置實驗?zāi)康模?/span>
1、強迫對流單管管外放熱系數測試。
2、強迫對流管蔟管外放熱系數測試。
3、強迫對流空氣橫掠平板及橫掠旋轉圓柱放熱系數測試。
4、強迫對流空氣通過水換熱器換熱系數測試。

二、強迫對流綜合試件放熱系數測試裝置主要配置:
離心風機,自動調節風門,組合式有機玻璃風洞,有機玻璃實驗管段,有機玻璃叉排、順排實驗段,旋轉圓柱體試件,紫銅平板試件,穩壓電源配電位器調節加熱功率,電流表,電壓表,畢托管及差壓傳感器,熱電阻測溫,巡檢儀顯示溫度、阻力、流量,不銹鋼臺架等。

三、強迫對流綜合試件放熱系數測試裝置技術參數:
1、輸入電源:單相AC220V±10% 50Hz,功率5.0KW。
2、實驗風道采用透明有機玻璃材質,分為風口段,實驗段(實驗段可拆卸更換),測試段等,之間采用法蘭連接。
3、離心風機參數:風量1000 m3/h,風壓1000 Pa,功率370W。
4、旋轉圓柱試件,實驗管規格:Φ32 ×250mm ,材質紫銅管。管內裝有電加熱器作為熱源,功率300W,管壁嵌有四支熱電偶以測壁溫。
5、紫銅平板試件,規格:δ=4 mm,長度250mm,寬度150 mm,平板電加熱器功率:≤500W。
6、氣水換熱器試件,通過水來加熱氣體,熱水流過小型換熱器而降溫,空氣通過小型換熱器升溫。熱水通過電加熱器來加熱。換熱器面積1.0m2,水流量16~160L/h,液體加熱功率2.0KW。
7、管蔟管外放熱試件:翅片式(鋁軋片管)熱管換熱器,尺寸 Φ20 × 250mm ,材質紫銅管。采用叉排或順排排列方式。
8、畢托管流量計配差壓傳感器:量程0—1000Pa,精度0.5級。
9、溫度測量:測量系統配置有智能溫度控制儀表(PID調節控溫,精度 ±0.2℃),高精度PID調壓模塊電路。
10、萬能信號輸入巡檢儀配合高精度數字顯示表,顯示溫度、阻力、流速等實驗全部測量參數,手動風門調節風量。
11、外形尺寸:2000×500×1700mm,外形為不銹鋼可移動支架,帶雙剎車輪。

數字II型增加帶標準信號的萬能信號輸入巡檢儀,變頻器調節分量,增加帶標準信號的數顯電流表電壓表,軟件等。
