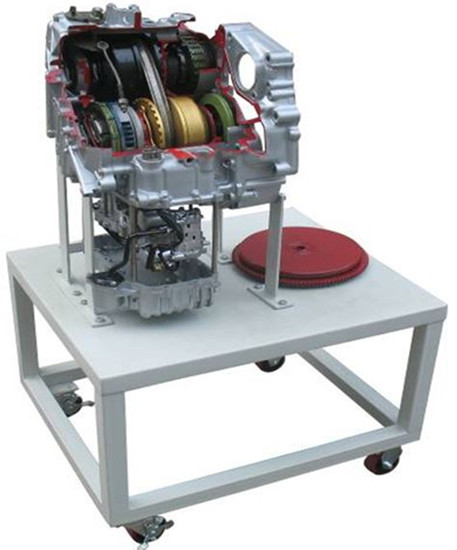

一、無極變速器解剖模型技術參數
1、變速器型號：本田飛度CVT無級變速器
2、外形尺寸：600×800×1000(mm)
3、重 量：90±10kg
4、工作電源：220V DC12V
5、工作溫度：-40～50℃
二、臺架功能特點
1、將飛度CVT無級變速器及內部零件進行各種剖面處理，全面展示液力變矩器的內部構造。便于對學習汽車無極變速器的拆裝、檢修、判斷和排除機械故障的實踐，提供標準參照物。
2、從解剖面，可清晰觀察無極變速器內部細微的機械各組成，如變速、傳動、離合器、制動器及液壓控制系統的油泵、管路、閥類等的機械構造。
3、原理簡明跨接液壓管路，顯示液力傳遞方向，可拆卸油路板，方便油路講解。
4、無極變速器閥體采用螺桿與無極變速器剛性連接，便于對無極變速器液力傳遞的教學。
5、通過先進的冼床解剖，各解剖面、各相互不同的零件均采用不同顏色區分，讓學員能夠清楚的觀察內部元器件的工作狀況
6、整體臺架采用鋼性結構焊接，表面采用高溫噴漆處理，防銹效果好，使用壽命長，臺架設有萬向滾輪，移動靈活，并帶有腳輪鎖止裝置；操作方便、安全可靠。
三、無極變速器解剖模型教學實訓項目
1、無極變速器系統結構認識
2、無極變速器元件部位的分析
3、分析無極變速器系統檔位傳動路線實驗
4、無極變速器系統的綜合診斷
