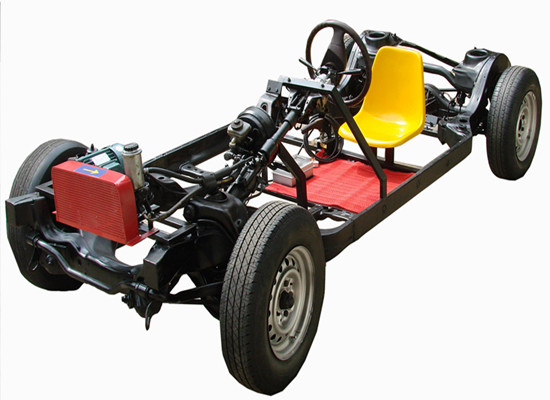

一、豐田皇冠汽車綜合底盤解剖實訓臺產品簡介
該設備采用豐田皇冠2.8L手動擋汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
適用于學校對底盤各系統的理論和維修實訓的教學需要。

二、豐田皇冠汽車綜合底盤解剖實訓臺功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、豐田皇冠汽車綜合底盤解剖實訓臺技術規格
外形尺寸：3000×1700×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
    顏色：7032
    鋼管：40*40*3mm
    移動腳輪：100*50mm

四、豐田皇冠汽車綜合底盤解剖實訓臺基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	傳動系統		套	1
2	轉向系統		套	1
3	制動系統		套	1
4	行駛系統		套	1
5	離合器		套	1
6	變速器		套	1
7	前后橋/懸架		套	1
8	換檔機構		套	1
9	減速電動機		只	1
10	單相交流電動機		只	1
11	漏電保護開關及附件		套	1
12	司機座椅		套	1
13	鋼制臺架	約3000×1700×1500mm(長×寬×高)	臺	1
