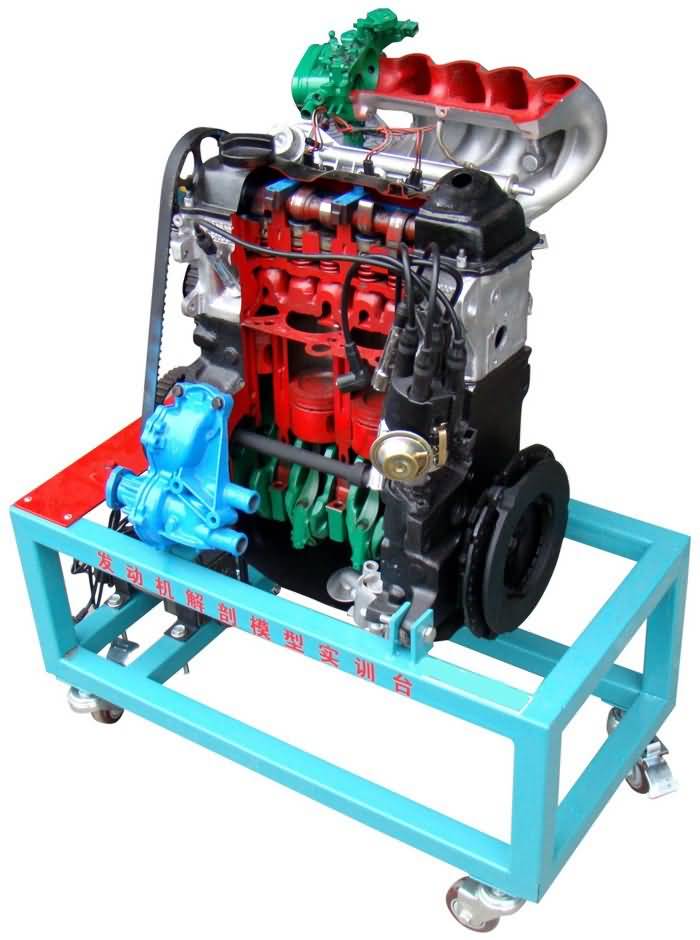

發動機型式：前驅動、4沖程、4缸、水冷、直列、2000CC，單頂置凸輪軸，電子控制。曲軸、活塞、氣門等部件在剖開的氣缸中不表楚地顯示，點火過程用指示燈顯示。進排氣系、冷卻系、供油系、起動機、空調壓縮機，點火系等全部采用剖視結構，便于教學。

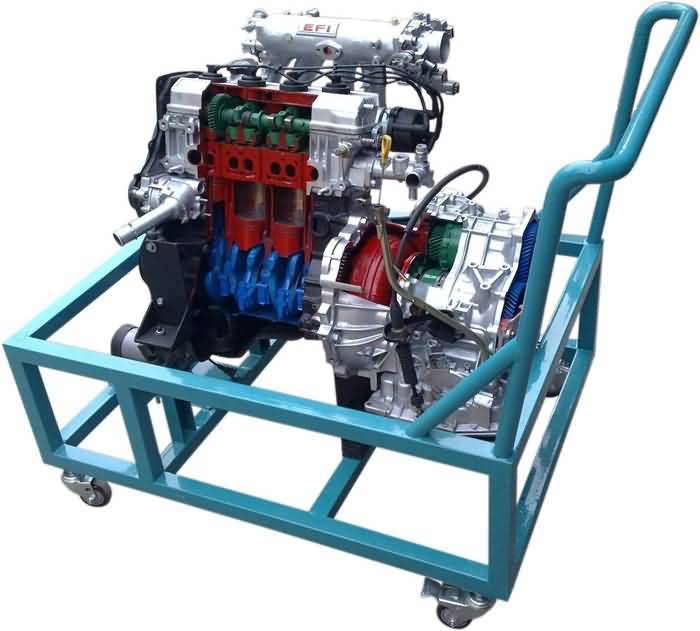

發動機帶自動變速器解剖實訓臺
本產品是進行動力系各部結構的教學和故障診斷、定期檢修及保養等技術培訓的最直接、最有效的教學系統。通過剖視結構，容易掌握動力傳動系的工作原理和工作過程。
發動機型式：前驅動、4沖程、4缸、水冷、直列、2000CC，單頂置凸輪軸，電子控制。曲軸、活塞、氣門等部件在剖開的氣缸中不表楚地顯示，點火過程用指示燈顯示。進排氣系、冷卻系、供油系、起動機、空調壓縮機，點火系等全部采用剖視結構，便于教學。

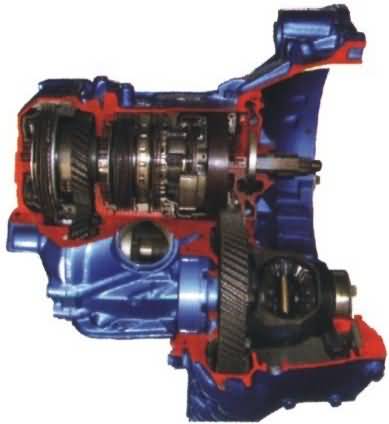

前驅變速器解剖臺架
1.設備的主要用途、功能以及特點
1.1 功能及用途：
1.1.69功能：發動機前置前輪驅動汽車變速器結構展示、原理介紹。
1.1.70用途：用于汽車構造課程的理論教學以提高教學效率和教學效果。
2.技術參數及指標
組成：解剖過的變速箱總成、減速機構、可移動臺架。
功能：
1．可清晰觀察到變速箱的內部結構。
2．可演示變速箱內部元件運動傳遞過程。
3．可展示油路控制板的內外結構。
4．變速箱不同零部件之間著色區分，易于識別。

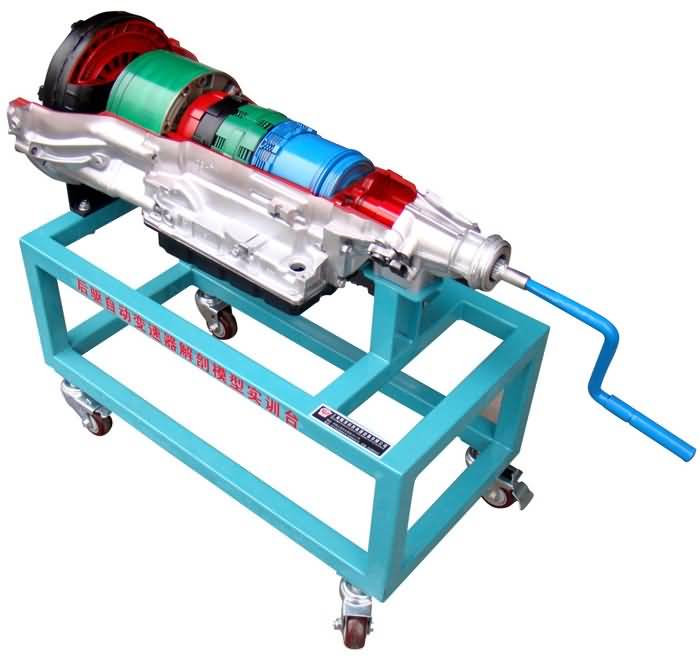

變速箱解剖演示臺（自動）
1.設備的主要用途、功能以及特點
1.1 功能及用途：
1.1.59功能：手自動變速器結構展示、原理介紹。
1.1.60用途：用于汽車構造課程的理論教學以提高教學效率和教學效果。
2.技術參數及指標
組成：解剖過的變速箱總成、減速機構、可移動臺架。
功能：
1．可清晰觀察到變速箱的內部結構。
2．可演示變速箱內部元件運動傳遞過程。
3．可展示油路控制板的內外結構。
4．變速箱不同零部件之間著色區分，易于識別。

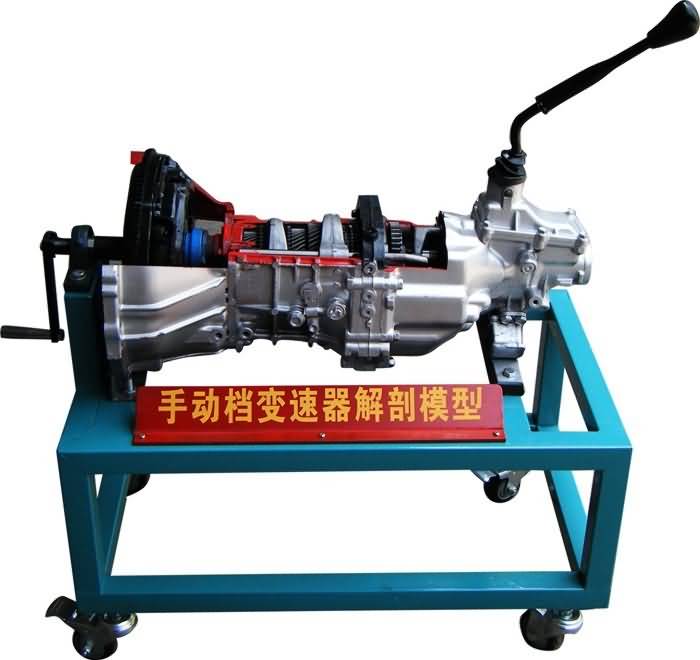

變速箱解剖演示臺（手動）
1.設備的主要用途、功能以及特點
1.1 功能及用途：
1.1.59功能：手自動變速器結構展示、原理介紹。
1.1.60用途：用于汽車構造課程的理論教學以提高教學效率和教學效果。
2.技術參數及指標
組成：解剖過的變速箱總成、減速機構、可移動臺架。
功能：
1．可清晰觀察到變速箱的內部結構。
2．可演示變速箱內部元件運動傳遞過程。
3．可展示油路控制板的內外結構。
4．變速箱不同零部件之間著色區分，易于識別。
發動機帶自動變速器解剖實訓臺
本產品展示發動機、離合器、變速器、差速器、后軸、制動器在內的動力傳動系，解釋動 力傳動系的設計原理，力學關系和運動原理。
本產品是進行動力傳動系各部結構的教學和故障診斷、定期檢修及保養等技術培訓的最直接、最有效的教學系統。通過剖視結構，容易掌握動力傳動系的工作原理和工作過程。
發動機型式：前驅動、4沖程、4缸、水冷、直列、2000CC，單頂置凸輪軸，電子控制。曲軸、活塞、氣門等部件在剖開的氣缸中不表楚地顯示，點火過程用指示燈顯示。進排氣系、冷卻系、供油系、起動機、空調壓縮機，點火系等全部采用剖視結構，便于教學。
剖開的五檔變速器，進一步了解其齒輪傳動比和內部機構的工作原理。彩色的剖面增強結構間的層次感。220V交流電機，以12-15rpm的轉速驅動系統，使每個活動零部件達到運動狀態。彩色剖面部分用1個鹵素?zé)粽丈洹ｄ撡|(zhì)噴漆框架，靠其4個輪子輕松移動。
外形尺寸及重量：
長180cm寬95cm高130cm 重400kg。
