一、產品的功用
螺紋聯接是最常用的可拆機械靜聯接,應用廣泛。螺栓與螺栓組聯接測試實驗臺通過對單個螺栓聯接的受力與變形進行測試與分析,驗證其受力變形規律,驗證提高螺栓聯接疲勞強度的各項措施。
螺柱組或螺釘組聯接。其中以螺栓組聯接最為典型。本實驗臺測試螺栓組聯接在翻轉力矩作用下各螺栓所受的載荷,加深對螺栓組聯接受力分析的認識。
螺栓與螺栓組聯接測試實驗臺用于機械類專業開設螺栓聯接與螺栓組聯接綜合實驗,驗證其受力變形規律,驗證提高螺栓聯接疲勞強度的各項措施。
實驗項目與內容:
1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗:
(1)剛性墊片、無錐塞聯接的靜、動態實驗;
(2)剛性墊片、有錐塞聯接的靜、動態實驗;
(3)彈性墊片、無錐塞聯接的靜、動態實驗;
(4)彈性墊片、有錐塞聯接的靜、動態實驗;
并繪制螺栓和被聯接件受力與變形的靜、動態曲線。
2、完成螺栓組聯接特性(測定螺栓組的載荷分布)實驗,繪制螺栓組的載荷的靜態曲線。
3、了解單個螺栓在擰緊過程中各部分的受力情況。
4、了解單個螺栓受靜態軸向載荷時的變形規律。
5、觀察單個螺栓動應力幅值的變化,以驗證提高螺栓聯接強度的各項措施。
6、電阻應變片靈敏度系數測量實驗。
二、產品技術特點:
1、螺栓與螺栓組聯接測試實驗臺結構合理、外形美觀大方;實驗臺工作臺板材料為高強度鑄鐵,經鑄造、铇、銑、平磨、手工鏟刮花等工序精工制作,表面光亮,達二級平板精度,剛度大、抗震性能好。鋼制件精加工表面均作防銹處理,發蘭、鍍鎳;箱體表面噴塑平整光滑清潔、無劃跡和脫落斑點。
2、螺栓與螺栓組聯接測試實驗臺是采用現代測試技術,利用傳感器器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真,完成螺栓應力與變形的測試與分析實驗;又可對螺栓組應力與變形的測試與分析實驗。
3、配有新型的高性能靜態電阻應變儀,可手動、自動、計算機控制調零,測量數據穩定,重復性好,
4.配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線;可由人工記錄、手工繪制實驗數據曲線。
5、實驗臺電阻應變片應粘貼牢固穩定工藝應由專業傳感器廠家承擔;
6、實驗臺外形為工作臺板+箱體落地式結構,裝有可調地腳螺栓和活動輪,便于實驗室調整布置。
三、實驗臺配套軟件

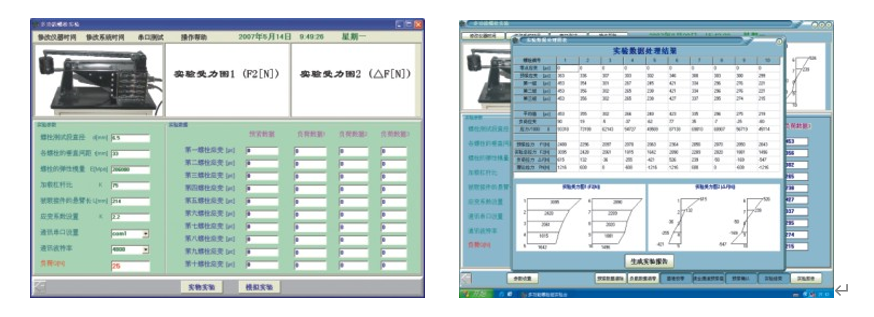

1、單個螺栓連接專用多媒體軟件;完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗界面:

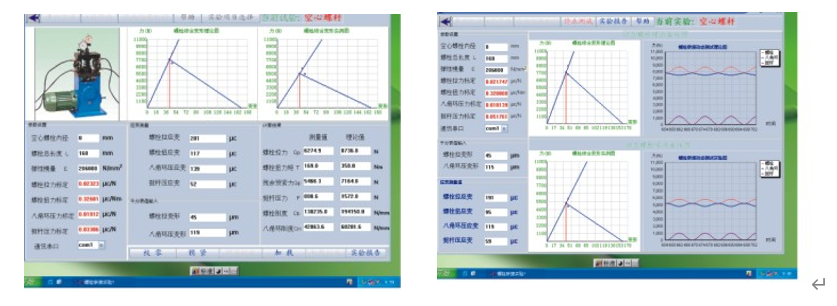

2、螺栓組連接專用多媒體軟件;完成螺栓組聯接特性(測定螺栓組的載荷分布)實驗,繪制螺栓組的載荷分布的靜態曲線實驗界面:
四、實驗原理、方法與步驟
1、實驗原理
利用動態測量?jī)x的工作原理(將非電量的變化轉換成電量變化)測出被測件的應變量,通過標定或計算換算出各部分應變的大小。
2、方法與步驟
實驗臺能完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗和螺栓組聯接特性(測定螺栓組的載荷分布)實驗,其每個實驗的方法與步驟,參考產品使用與實驗指導說明書。
五、主要配置及技術參數:
1、螺栓組被測螺栓10根,中段直徑Φ6.5mm,兩端螺紋M10,螺栓材料40Cr;
2、單個緊聯接螺栓被測螺栓1根,螺紋M16×2,螺栓材料40Cr;
3、(工程用)電阻應變片電阻值 R=120Ω; 靈敏度系數 K=2.20;
4、靜動態電阻應變測量?jī)x1臺 測量通道 14路
測量范圍:0±30000με 零點不平衡: ±10000με
基本誤差:±0.2%FS ±2個字 分辨率:1με
零點漂移: ±2με/4小時 ±0.5με/℃
5、砝碼 1kg 2塊,0.5kg 3塊;
6、交流電動機 1臺 功率:N=240W U=220V n=910轉/分;
7、千分表 2個 量程 0-1mm;
8、專用軟件光盤 1張;
9、使用說明與實驗指導書 1本;
10、外形尺寸:約1000×1280×310mm;
11、電源:AC220V ±10% 5A 50Hz
11、實驗臺重量:約120kg。
六、產品配置清單
序號 |
名稱 |
規格 |
數量 |
1 |
千分表 |
|
2塊 |
2 |
靜動態應變儀 |
|
1臺 |
3 |
電源線 |
|
1根 |
4 |
測點連接線 |
|
4根 |
5 |
數據線 |
|
1根 |
6 |
數據線 |
|
1根 |
7 |
應變信號傳輸線 |
|
6根 |
8 |
彈性墊片/剛性墊片 |
|
1塊 |
9 |
錐塞 |
|
2個 |
10 |
砝碼 |
1KG |
2塊 |
11 |
砝碼 |
0.5KG |
3塊 |
12 |
力矩扳手 |
|
1把 |
13 |
十字起 |
4″ |
1把 |
14 |
內六角扳手 |
M8 |
1把 |
15 |
內六角扳手 |
M5 |
1把 |
16 |
梅花扳手 |
13-15 |
1把 |
17 |
柜門鑰匙 |
|
2片 |
18 |
電源線 |
|
1根 |
19 |
使用說明與實驗指導書 |
|
1份 |
20 |
軟件光盤 |
|
1張 |
